| Номер в госреестре | 57672-14 |
| Наименование СИ | Калибраторы давления |
| Обозначение типа СИ | 6000 |
| Изготовитель | "Laversab Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 29.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
Калибраторы давления серии 6000 (далее - калибраторы) - предназначены для измерения и задания абсолютного давления и разности давлений, а также для расчета по результатам измерений давления высотно-скоростных и аэродинамических параметров авиационных приборов - высоты полета, скорости полета, вертикальной скорости полета и числа Маха.
Калибраторы давления серии 6000 представляют собой многофункциональные цифровые измерительные приборы, включающие электронные и пневматические элементы, с расположенными на передней панели органами управления в виде клавиш задания режимов измерений или воспроизведения, а так же для набора, ввода и вывода значений давления. Внутри корпуса находятся два или три измерительных преобразователя давления, на базе которых осуществляются все операции.
Принцип действия калибраторов основан на аналого-цифровом преобразовании (АЦП) аналоговых электрических сигналов (постоянного напряжения или частотных) в зависимости от механических напряжений, вызываемых изменением абсолютного давления или разности давлений.
Выходная частота или постоянное напряжение измерительного преобразователя давления, преобразованная в цифровой код, поступает в микроконтроллер, который вычисляет значение измеренного давления, формирует сигналы, управляющие работой функциональных узлов, осуществляет хранение в постоянном запоминающем устройстве основной программы и коэффициентов аппроксимации градуировочных характеристик измерительного преобразователя давления.
Модификации калибраторов отличаются друг от друга погрешностями, конструкцией корпуса, расположением органов управления и габаритными размерами, имеют 2 или 3 независимых пневматических канала измерения давления.
Автоматический контроль и поддержание требуемого давления осуществляется с помощью управляемых микроконтроллерами специальных клапанов, подключающих источники вакуума и давления к измерительным каналам. Задаваемое и измеренное значения давления могут выводиться на дисплей как в единицах давления, так и аэронавигационных единицах (высоты полета, скорости полета, вертикальной скорости полета и числа Маха).
Калибраторы модификаций 6500, 6500-НА, 6580, 6580-НА имеют панельную конструкцию для установки в приборную стойку. Калибраторы модификаций 6500 и 6500-НА не имеют встроенных источников вакуума и давления, поэтому для их работы необходимо использовать внешнее оборудование для создания абсолютного давления.

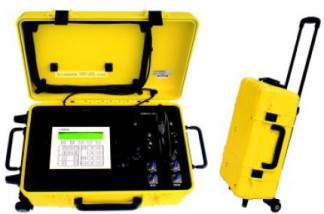

Калибраторы модификаций 6300, 6300-М3, 6300-М4, 6600, 6600-М4Н - переносные, исполнены в прочных корпусах, имеющих колеса и выдвижную ручку для перевозки; комплектуются пультом дистанционного управления и содержат в себе встроенные вакуумный насос и компрессор.
Все калибраторы имеют универсальный преобразователь входного напряжения и могут быть подключены к любой однофазной сети переменного тока; модификация 6300-М3 может быть подключена к источнику постоянного тока напряжением 28 В; калибраторы 6200 и 6250 могут иметь комплект батарей, обеспечивающих их непрерывную работу в течение 8 часов.
Места нанесения клейма (пломбы) указаны на рисунках 5 и 6.
Рис. 5 Рис. 6
Место нанесения клейма (пломбы) Место нанесения клейма (пломбы)
на калибраторы давления мод. на калибраторы давления мод.
6500, 6500-НА, 6580, 6580-НА 6200, 6250, 6300, 6300-М3, 6300-М4,
6600, 6600-М4Н
Все калибраторы снабжены ручными клапанами аварийного сброса давления для выравнивания давления в подключенных пневматических системах с атмосферным давлением при внезапном отключении электроэнергии.
Калибраторы давления серии 6000 имеют встроенное программное обеспечение. Программное обеспечение управляет работой встроенных измерительных преобразователей давления; осуществляет сбор, обработку, передачу, отображение данных на дисплее, проверку состояния и исправности электронных систем и преобразователей давления.
Идентификационные данные программного обеспечения. Таблица 1.
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «6200RU10.hex» | RU-1.0 | 0x14EFCA32 | CRC-16 |
| «6250RU10.hex» | RU-1.0 | 0xDC201A5F | CRC-16 |
| «6300RU10.hex» | RU-1.0 | 0x7EE549B2 | CRC-16 |
| «63M3RU10.hex» | RU-1.0 | 0x942E8FAC | CRC-16 |
| «63M4RU10.hex» | RU-1.0 | 0x3AC344BD | CRC-16 |
| «6500RU10.hex» | RU-1.0 | 0xBB725D2E | CRC-16 |
| «65HARU10. hex» | RU-1.0 | 0xBA1934A1 | CRC-16 |
| «6580RU10.hex» | RU-1.0 | 0x60F51F98 | CRC-16 |
| «658HRU10. hex» | RU-1.0 | 0x83B7C2DA | CRC-16 |
| «6600RU10.hex» | RU-1.0 | 0xAC277DF2 | CRC-16 |
| «66M4RU10.hex» | RU-1.0 | 0xEE026B22 | CRC-16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик.
Информация о версии доступна через меню калибратора.
Основные метрологические и технические характеристики приведены в таблицах 2-5.
Таблица 2
| Наименование параметра | Модификация | |||
| 6200 | 6250 | |||
| Диапазон измерений | Пределы допускаемой погрешности | Диапазон измерений | Пределы допускаемой погрешности | |
| Входные параметры - задание и измерение давления | ||||
| Статическое давление (Рс) | 11,6 - 108,36 кПа | ±17 Па | 11,6 - 108,36 кПа | ±10 Па |
| Разность давлений (Pv) | 0 - 50,8 кПа | ±10 Па | 0 - 50,8 кПа | ±10 Па |
| Выходные параметры | ||||
| Высота полета (Н), м | минус 570 -15240 | ±1,5 (Н=0) ±2 (Н=3000) ±3 (н=6000) ±4,6 (Н=10668) ±9,1 (н=15240) | минус 570 -15240 | ±0,9 (Н=0) ±1,2 (н=3000) ±1,8 (н=6000) ±2,7 (н=10668) ±5,5 (н=15240) |
| Вертикальная скорость, м/с | ±50* | ±50* | ||
| Скорость полета (Уп), км/ч | 0 - 926 | ±1,85 (Уп=37) ±0,56 (Уп=93) ±0,37 (Уп=185) ±0,19 (Уп=370) ±0,07 (Уп=926) | 0 - 926 | ±1,85 (Уп=37) ±0,56 (Уп=93) ±0,37 (Уп=185) ±0,19 (Уп=370) ±0,07 (Уп=926) |
| Число Маха | 0 - 1 | ±0,001 М | 0 - 1 | ±0,001 М |
| Диапазон рабочих температур, °С | 0 - 50 минус 40 - 50** | |||
| Напряжение питания однофазного переменного тока, В-А (частота, Гц) | 90 - 260 (47 - 440) | |||
| Потребляемая мощность, ВА | 100 | |||
| Габаритные размеры, мм | 559x356x229 | |||
| Масса, кг | 12,8 | |||
| Средний срок службы, лет | 20 | |||
* - приведен диапазон показаний ** - с подогревателем
Таблица 3
| Наименование параметра | Модификация | |||
| 6300 | 6300-М3, 6300-М4 | |||
| Диапазон измерений | Пределы допускаемой погрешности | Диапазон измерений | Пределы допускаемой погрешности | |
| Входные параметры - задание и измерение давления | ||||
| Статическое давление (Рс) | 7 - 128,7 кПа | ±7 Па | 1,09 - 128,7 кПа | ±7 Па |
| Полное давление (Рп) | 7 - 203,2 кПа | ±10 Па | 1,09 - 338,6 кПа | ±10 Па |
| Выходные параметры | ||||
| Высота полета (Н), м | минус 1200 -18288 | ±0,6 (Н=0) ±1,83 (Н=10668) ±3,66 (н=15240) | минус 1200 -30480 | ±0,6 (Н=0) ±1,83 (Н=10668) ±3,66 (н=15240) ±15,24(Н=24384) |
| Вертикальная скорость, м/с | ±127* | ±254* | ||
| Скорость полета (Уп), км/ч | 0 - 1200 | ±0,93 (Уп=93) ±0,46 (Уп=185) ±0,09 (Уп=1200) | 0 - 2000 | ±0,93 (Уп=93) ±0,46 (Уп=185) ±0,19 (Уп=556) ±0,02 (Уп=1852) |
| Число Маха | 0 - 3 | ±0,001 М | 0 - 5 | ±0,001 М |
| Диапазон рабочих температур, °С | 0 - 50 | минус 40 - 55** 0 - 50*** |
| Напряжение пи- | ||
| тания | ||
| - однофазного | ||
| переменного то | ||
| ка, В | 90 - 260 | 90 - 260 |
| (частота, Гц) | (47 - 440) | (47 - 440) |
| - постоянного | ||
| тока, В | + 28** | |
| Потребляемая | 150 | |
| мощность, В • А | ||
| Габаритные | 559x356x229 | |
| размеры, мм | ||
| Масса, кг | 19 | 20,5 |
| Средний срок | 20 | |
| службы, лет | ||
* - приведен диапазон показаний ** - для 6300-М3 *** - для 6300-М4
Таблица 4
| Наименование параметра | Модификация | |||
| 6500, 6580 | 6500-НА, 6580-НА | |||
| Диапазон измерений | Пределы допускаемой погрешности | Диапазон измерений | Пределы допускаемой погрешности | |
| Входные параметры - задание и измерение давления | ||||
| Статическое давление (Рс) | 1,09 - 128,7 кПа | ±7 Па | 1,09 - 128,7 кПа | ±3,4 Па |
| Полное давление (Рп) | 1,09 - 338,6 кПа | ±10 Па | 1,09 - 338,6 кПа | ±6,8 Па |
| Выходные параметры | ||||
| Высота полета (Н), м | минус 1200 -30480 | ±0,6 (Н=0) ±1,83 (Н=10668) ±3,66 (н=15240) ±15,24(Н=24384) | минус 1200 -30480 | ±0,3 (Н=0) ±0,92 (Н=10668) ±1,83 (н=15240) ±7,62 (н=24384) |
| Вертикальная скорость, м/с | ±254* | ±254* | ||
| Скорость полета (Уп), км/ч | 0 - 1852 | ±0,93 (Уп=93) ±0,46 (Уп=185) ±0,19 (Уп=556) ±0,02 (Уп=1852) | 0 - 1852 | ±0,62 (Уп=93) ±0,31 (Уп=185) ±0,13 (Уп=556) ±0,01 (Уп=1852) |
| Число Маха | 0 - 5 | ±0,001 М** | 0 - 5 | ±0,001 М** |
| Диапазон рабочих температур, °С | 0 - 50 | |||
| Напряжение питания однофазного переменного тока, В (частота, Гц) | 90 - 260 (47 - 440) |
| Потребляемая | 100 |
| мощность, В • А | |
| Габаритные | 508x483x178 |
| размеры, мм | |
| Масса, кг | 14 |
| Средний срок | 20 |
| службы, лет |
* - приведен диапазон показаний **- при числе Маха > 0,2 М
Таблица 5
| Наименование параметра | Модификация | |||
| 6600 | 6600-М4Н | |||
| Диапазон измерений | Пределы допускаемой погрешности | Диапазон измерений | Пределы допускаемой погрешности | |
| Входные параметры - задание и измерение давления | ||||
| Статическое давление (каналы Рс1, Рс2) | 7 - 128,7 кПа | ±7 Па | 1,09 - 128,7 кПа | ±7 Па |
| Полное давление (Рп) | 7 -203,2 кПа | ±10 Па | 1,09 -338,6 кПа | ±10 Па |
| Выходные параметры | ||||
| Высота полета (Н), м (каналы Рс1, Рс2) | минус 1200 -18288 | ±0,6 (Н=0) ±1,83 (Н=10668) ±3,66 (н=15240) | минус 1200 -30480 | ±0,6 (Н=0) ±1,83 (Н=10668) ±3,66 (н=15240) |
| Вертикальная скорость, м/с | ±127* | ±254* | ||
| Скорость полета (Уп), км/ч (канал Рс2) | 0 - 926 | ±0,62 (Уп=93) ±0,31 (Уп=185) ±0,06 (Уп=926) | 0 - 926 | ±0,62 (Уп=93) ±0,31 (Уп=185) ±0,06 (Уп=926) |
| Скорость полета (Уп), км/ч (канал Рп) | 0 - 1200 | ±0,93 (Уп=93) ±0,46 (Уп=185) ±0,09 (Уп=1200) | 0 - 1852 | ±0,93 (Уп=93) ±0,46 (Уп=185) ±0,09 (Уп=1200) |
| Число Маха | 0 - 3 | ±0,001 М | 0 - 5 | ±0,001 М |
| Диапазон рабочих температур, °С | 0 - 50 | минус 40 - 50 | ||
| Напряжение питания однофазного переменного тока, В (частота, Гц) | 90 - 260 (47 - 440) | |||
| Потребляемая мощность, В • А | 200 | 200 350** |
| Габаритные | ||
| размеры, мм | 559x356x229 | |
| Масса, кг | 20,5 | 22,5 |
| Средний срок | 20 | |
| службы, лет | ||
* - приведен диапазон показаний ** - при включенном подогревателе
Знак утверждения типа наносят методом трафаретной печати на лицевую панель калибраторов и типографским способом на титульные листы руководств по эксплуатации.
В комплект поставки калибратора входят:
1. Калибратор давления (модификация по заказу)
1 шт.
1 шт.
1 шт. 1 кт.
1 шт.
2. Пульт дистанционного управления (в соответствии с модификацией)
1 шт.
3. Коммуникационный кабель пульта управления
4. Коммуникационный кабель RS232
1 шт.
5. Шнур подключения электропитания к прибору
6. Комплект пневматических шлангов
7. Руководство по эксплуатации (на каждую модификацию)
8. Методика поверки МП-25511-0021-2013 1 шт.
9. Свидетельство о поверке 1 шт.
осуществляется по документу МП-25511-0021-2013 «Калибраторы давления серии 6000 фирмы «Laversab Inc.», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ» 20 декабря 2013г.
Основные средства поверки:
- грузопоршневой манометр абсолютного давления, входящий в состав Государственного первичного эталона единицы давления ГЭТ 101-2011, диапазон измерений (7 - 700) кПа, СКО результата измерений (0,2 - 1) Па, НСП (0,3 - 7) Па;
- рабочий эталон абсолютного давления нулевого разряда, диапазон измерений (0,3 - 250) кПа, СКО результата измерений (1,3 - 2,5) Па;
- грузопоршневой манометр абсолютного давления мод.2468, диапазон измерений (1,4 - 350) кПа, пределы допускаемой относительной погрешности ± 0,003 %;
- грузопоршневой манометр абсолютного давления мод.2465, диапазон измерений (1,4 - 700) кПа, пределы допускаемой относительной погрешности ± 0,003 %.
Нормативные и технические документы, устанавливающие требования к калибраторам давления серии 6000
1. ГОСТ 8.233-76 «ГСИ. Государственный специальный эталон и общесоюзная повероч-
2 2
ная схема для средств измерений абсолютного давления в диапазоне 2,7 10 ...4000 10 Па»
2. Техническая документация фирмы «Laversab Inc.», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации обязательным требованиям.
Выполнение работ и (или) оказания услуг по обеспечению единства измерений в качестве рабочих эталонов 0-го, 1-го и 2-го разрядов (в зависимости от модификации калибраторов).
