| Номер в госреестре | 57673-14 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | QS, S, LS, D, PST, USB |
| Изготовитель | "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 10.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

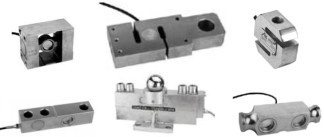

Датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB (далее-датчики) предназначены для измерений и преобразования, воздействующей на датчик силы тяжести взвешиваемого объекта, в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки изгиба. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой. Варианты исполнения отличаются габаритными размерами, массой и материалом упругого элемента.
Датчики имеют следующее обозначение:
[Щ21 - [31 [41, где:
| № п. | Обозначение | Расшифровка |
| [11 | QS, S, LS, D, PST, USB | обозначение модификации датчика |
| [21 | B, C, F, E, EB, EC, G, NB, K, P, PG, MC | обозначение варианта исполнения датчика QS |
| B, BB, BE, BK, BO, BY, BI, BJ, BT, QB, QBB, QBK | обозначение варианта исполнения датчика S | |
| E, EE, EF, EL, CB, G | обозначение варианта исполнения датчика D | |
| [31 | A | исполнение из обычной стали |
| АSS, SS | исполнение из нержавеющей стали | |
| [41 | о о ад м о (N | наибольший предел измерений датчиков: 20 кг ... 100 т |
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- серийный номер;
- знак утверждения типа.
Класс точности по ГОСТ Р 8.726-2010, максимальное число поверочных интервалов (nmax) и минимальный поверочный интервал (vmin) приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение* |
| Класс точности по ГОСТ Р 8.726-2010 | С |
| Максимальное число поверочных интервалов, nmax = Emax /v | 3000 |
| Минимальный поверочный интервал, vmin, кг | Emax /10000 |
| Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. | |
Значение поверочного интервала v, кг..................................................Етах / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 2.
Таблица 2
| Интервалы измерений | Пределы допускаемой погрешности mpe |
| до 500v вкл. | ± 0,35v |
| св. 500v до 2000v вкл. | ± 0,70v |
| св. 2000v | ± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке Соя, выраженный
через поверочный интервал v.................................................................................±0,5
Относительный выходной сигнал при Emax, мВ/В:
- для DG...................................................................................................1,8
- для QS (кроме варианта исполнений G, NB, K, MC); SQB; SQBK; DEF.................3,0
- для QSP, QSPG.......................................................................................2,5
- для остальных.......................................................................................2,0
Значения входного и выходного сопротивлений приведены в таблице 3.
Таблица 3
| Обозначение модификации датчика | Входное сопротивление, Ом | Выходное сопротивление, Ом |
| QS | 750 ± 10 | 702 ± 5 |
| S, LS, D, PST, USB | 400 ± 20 | 352 ± 3 |
Условия измерений:
- предельные значения температуры, °С................................ от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 40 до плюс 70
Обозначение по влажности..........................................................................СН
Максимальная нагрузка (Emax), габаритные размеры и масса датчиков приведены в таблице 4.
| Обозначение моди | Обозначение варианта ис | Максимальная нагрузка | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| фикации датчика | полнения датчика | (ЕтахХ т | Длина | Ширина | Высота | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 5 | 224 | 135 | 169 | 8,1 | ||
| QS | 10, 15, 20, 25, 30 | 240 | 135 | 225 | 13,1 | |
| 40 | 240 | 135 | 231 | 16,1 | ||
| 50 | 340 | 160 | 262 | 25,2 | ||
| 4,7; 10; 11 | 165 | 42 | 50 | 5,8 | ||
| QSB | 20 | 261 | 51 | 62 | 6,8 | |
| 22, 30, 33 | 261 | 64 | 75 | 7,5 | ||
| 2 2- 4 7 •^5-^9 1 5 ' | 207 | 43 | 43 | 4,9 | ||
| QSC | 10, 11 | 207 | 50 | 50 | 5,7 | |
| 15, 22, 30, 33 | 260 | 76 | 76 | 7,3 | ||
| 47 | 286 | 89 | 89 | 8,5 | ||
| QSF | 1,0; 1,1; 1,5; 2,2 | 191 | 31 | 31 | 5,7 | |
| QS | 4,7; 11; 18 | 222 | 37 | 49 | 6,2 | |
| QSE | 15, 22, 30, 33 | 260 | 64 | 72 | 7,3 | |
| 11, 20, 22 | 210 | 51 | 64 | 6,5 | ||
| QSEB | 30, 33 | 292 | 51 | 76 | 8,1 | |
| 47, 60 | 368 | 90 | 99 | 12,4 | ||
| QSEC | 33 | 292 | 50 | 88 | 11,7 | |
| 1, 2 | 230 | 100 | 83 | 5,8 | ||
| QSG | 3, 5 | 230 | 100 | 114 | 6,7 | |
| 10, 15, 20, 25, 30, 40 | 240 | 135 | 172 | 9,3 | ||
| QSNB | 10, 15, 20, 25, 30 | 480 | 80 | 85 | 17,0 | |
| QSK | 10, 15, 20, 30 | 390 | 56 | 127 | 15,6 | |
| 40, 50, 60 | 500 | 86 | 173 | 21,7 | ||
| QSP, QSPG | 40, 50, 60 | 374 | 160 | 91 | 13,0 | |
| QSMC | 50 | 450 | 120 | 130 | 17,6 | |
| 100 | 500 | 140 | 143 | 18,7 | ||
| 0,5; 1,0; 2,0; 3,0 | 203 | 37 | 43 | 2,1 | ||
| SB | 5,0; 7,5 | 235 | 48 | 52 | 3,8 | |
| 10 | 279 | 60 | 67 | 7,6 | ||
| 15, 20, 25, 30 | 318 | 70 | 83 | 25,4 | ||
| SBB | 0,5; 1,0; 2,0 | 137 | 37 | 37 | 1,5 | |
| SBE | 1 | 162 | 32 | 34 | 1,1 | |
| SBK | 1 | 130 | 31 | 30 | 0,8 | |
| 0,1; 0,2; 0,3 | 135 | 26 | 36 | 1,0 | ||
| S | SBO | 0,5; 1,0; 2,0 | 135 | 30 | 38 | 1,1 |
| 3, 5 | 170 | 38 | 48 | 1,4 | ||
| 10 | 263 | 60 | 60 | 1,8 | ||
| 1, 2, 3 | 182 | 57 | 50 | 1,7 | ||
| SBY | 10 | 279 | 98 | 67 | 8,3 | |
| 20 | 318 | 114 | 83 | 26,3 | ||
| SBI, SBJ | 0,5; 1,0; 2,0; 3,0 | 203 | 37 | 43 | 2,0 | |
| SBT | 0,22; 0,55; 1,1; 1,76; 2,0; 2,2; 4,4 | 172 | 43 | 41 | 1,7 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| S | SQB | 0,25; 0,5; 0,75; 1,0; 1,5; 2,0; 2,5 | 130 | 32 | 32 | 0,9 |
| 3, 5 | 172 | 38 | 39 | 1,7 | ||
| 7,5; 10 | 226 | 51 | 51 | 3,7 | ||
| SQBB | 0,5; 1,0; 2,0 | 130 | 32 | 32 | 0,9 | |
| SQBK | 1,0; 2,0; 2,5 | 130 | 32 | 32 | 1,0 | |
| 3, 5 | 172 | 38 | 38 | 1,7 | ||
| LS | LS | 0,05; 0,1; 0,15; 0,2; 0,25 | 127 | 18 | 48 | 0,3 |
| 0,5; 1,0 | 127 | 24 | 48 | 0,4 | ||
| D | DE | 1 | 66 | 38 | 82 | 1,2 |
| 1,5; 2,0 | 70 | 45 | 86 | 1,8 | ||
| 5 | 92 | 58 | 130 | 2,4 | ||
| DEE, DEF | 0,1; 0,2; 0,25; 0,3; 0,5; 0,75; 1,0 | 51 | 26 | 76 | 1,0 | |
| 2, 3, 5 | 76 | 32 | 100 | 2,0 | ||
| DEL | 0,1; 0,2; 0,25; 0,3; 0,5; 0,75; 1,0; 1,5 | 70 | 25 | 80 | 1,7 | |
| 2, 3, 5 | 70 | 25 | 80 | 2,2 | ||
| 7,5; 10 | 130 | 51 | 178 | 10,6 | ||
| 15, 20 | 160 | 60 | 190 | 11,0 | ||
| DCB | 40 | 440 | 110 | 75 | 14,2 | |
| DG | 1, 3, 5 | 190 | 70 | 30 | 3,5 | |
| 7,5; 15 | 270 | 120 | 50 | 13,5 | ||
| PST | PST | 0,02; 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,25; 0,3; 0,5; 0,7; 1,0 | 70 | 25 | 64 | 0,9 |
| 1,2; 1,5; 2,0; 2,5; 3,0; 5,0; 7,5 | 90 | 40 | 90 | 1,8 | ||
| 10 | 110 | 50 | 110 | 3,5 | ||
| USB | USB | 0,15 | 100 | 50 | 75 | 1,2 |
Минимальная нагрузка, Е^, кг........................................................................0
Напряжение питания, В....................................................................от 10 до 12
Вероятность безотказной работы за 2000 ч.......................................................0,9
Знак утверждения типа наносится типографским способом на титульный лист паспорта и на фирменную наклейку на корпусе датчика.
1. Датчик с кабелем - 1 шт.
2. Паспорт - 1 экз.
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности
5 = 0,01 %.
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным QS, S, LS, D, PST, USB
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3. Техническая документация фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай
осуществление торговли и товарообменных операций, выполнение государственных учетных операций в составе весов и весоизмерительных устройств
| Зарегистрировано поверок | 65 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
