Трансформаторы напряжения емкостные TEMP 550, 57687-14

Трансформаторы напряжения емкостные TEMP 550 (далее по тексту -трансформаторы, TEMP) предназначены для измерения высокого напряжения переменного тока промышленной частоты до 500/V3 кВ и передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в электрических установках.

Документы

Описание типа

Карточка СИ

Номер в госреестре	57687-14
Наименование СИ	Трансформаторы напряжения емкостные
Обозначение типа СИ	TEMP 550
Изготовитель	"Trench Limited Instrument Transformer Division", Канада
Год регистрации	2014
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия трансформаторов напряжения емкостных TEMP основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.

Трансформаторы напряжения состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из нескольких секций.

ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации.

ЭМУ имеет несколько (три) вторичные обмотки и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

На боковой части бака находится контактная коробка вторичных выводов (на рис.1 видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы предназначены для наружной установки.

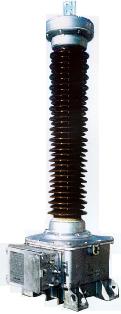

Рис.1. Общий вид трансформатора напряжения емкостного TEMP 550

Таблица 1 - Основные технические характеристики трансформаторов TEMP

Характеристики	TEMP 550
Наибольшее рабочее напряжение, кВ	525/V3
Номинальное напряжение первичной обмотки, кВ	500/V 3
Номинальные вторичные напряжения, В - основной вторичной обмотки, В - дополнительной вторичной обмотки, В	100/V3; 100/V3 100
Класс точности/ нагрузка, В-А - основной вторичной обмотки - дополнительной вторичной обмотки	0,5/20 (10); 0,2/ 20 (10) 3Р/20 (10)*
Емкость при допуске плюс 10 % и минус 5 %, пФ	3000
Номинальная частота, Г ц	50 ± 0,5
Масса, не более, кг	499
Г абаритные размеры, не более, мм	5442 х 508 х 644
Примечание: * - вторичная нагрузка для зав. № Т130270-01 - Т130270-15

Климатическое исполнение по ГОСТ 15150-69 для диапазона от минус 50 °С до

плюс 40 °С.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформаторов химическим методом и на эксплуатационную документацию типографским способом.

Комплектность

Трансформатор напряжения емкостной TEMP 550 - 21 шт.

(Зав. №№ Т130270-01 - Т130270-15, Т130271-01 - Т130271-06)

Паспорт - 21 шт.

Поверка

осуществляется в соответствии с документом ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- Трансформатор напряжения измерительный эталонный NVOS (номинальное первичное напряжение 500/V3 кВ, пределы допускаемой основной относительной погрешности ±0,01 %, пределы допускаемой основной абсолютной угловой погрешности

±П;

- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03А) %, угловая погрешность ±(0,1+0,03 •А) мин, где А - значения измеряемой погрешности;

- Магазин нагрузок МР3025 (± 4 %).

Сведения о методах измерений

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP 550:

1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»;

2. Техническая документация фирмы - изготовителя Trench Limited Instrument transformer Division.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
