Номер в госреестре | 57688-14 |
Наименование СИ | Установки поверочные трансформаторов напряжения |
Обозначение типа СИ | СА7400, СА7400М1 |
Изготовитель | ООО "ОЛТЕСТ", Украина, г.Киев |
Год регистрации | 2014 |
Срок свидетельства | 25.06.2019 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Установки поверочные трансформаторов напряжения СА7400, СА7400М1 (далее -УПТН) - предназначены для измерения коэффициента масштабного преобразования напряжения и угла фазового сдвига напряжения при поверке трансформаторов напряжения и других масштабных преобразователей в соответствии с ГОСТ 8.216-2011, а также для измерения действующего значения напряжения переменного тока и его первой гармоники, коэффициента искажения синусоидальности кривой напряжения и коэффициентов n-ых гармонических составляющих напряжения.
Принцип действия УПТН основан на методе компарирования токов при использовании двух измерительных конденсаторов и компаратора токов с автоматическим уравновешиванием.
УПТН состоит из:
- блока измерительного (далее - БИ), в состав которого входит компаратор токов, измеритель напряжения и низковольтный (опорный) электрический конденсатор;
- конденсатора измерительного высоковольтного (далее - конденсатор Сн), который используется при измерении погрешностей однофазных ТН;
- преобразователя высоковольтного (далее - ПВ), который используется при измерении погрешностей трехфазных ТН.
Конструктивно БИ выполнен в виде блока прямоугольной формы, на передней панели которого расположены разъемы для подключения измерительных кабелей. ПВ сконструирован в виде блока прямоугольной формы, его размеры меняются в зависимости от максимального рабочего напряжения. Высоковольтные выводы ПВ выполнены в виде изолированных контактов, рассчитанных на максимальное рабочее напряжение. Конденсатор Сн имеет цилиндрическую форму, его размеры меняются в зависимости от максимального рабочего напряжения. Для удобства переноски БИ, ПВ и конденсатор Сн снабжены ручками.
Процесс измерения автоматизирован. Для обеспечения безопасности персонала интерфейсная связь персонального компьютера или блока управления с БИ УПТН обеспечивается с помощью волоконно-оптического кабеля.
УПТН выпускаются в двух исполнениях:
- исполнение 1 - условное обозначение УПТН СА7400 (для поверки ТН класса точности 0,2 и менее точных);
- исполнение 2 - условное обозначение УПТН СА7400М1 (для поверки ТН класса точности 0,05 и менее точных).

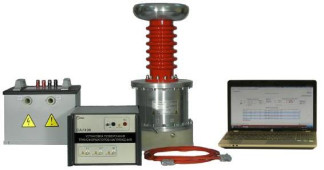

Внешний вид устройства поверки трансформаторов напряжения СА7400М1, укомплектованного конденсатором высоковольтным измерительным и преобразователем высоковольтным, представлен на рисунке 1.
Блок измерительный УПТН имеет встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет управлять процессом измерений, производить расчет результатов измерений, а также сохранять их в памяти компьютера.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.
Рис. 1 - Внешний вид установки поверочной трансформаторов напряжения СА7400
Таблица 1 - Идентификационные данные программного обеспечения измерителя
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
Встроенное | mikis v 1 006.hex | v1.006 и выше | - | - |
Встроенное | BU.hex | v1.32 и выше | - | - |
Внешнее | install-ca7400 v 1 112-ru.exe | v1.112 и выше | - | - |
Таблица 2 - Метрологические и технические характеристики УПТН
Основные метрологические и технические характеристики приведены в таблице 2.
Наименование характеристики | Значение | |
СА7400 | СА7400М1 | |
Диапазон измерения коэффициента масштабного преобразова | от 2 по 10000 | |
ния напряжения | ||
Пределы допускаемой относительной погрешности измерения коэффициента масштабного преобразования, %: | ||
при использовании конденсатора Сн: - в диапазонах 300 В < Ui < 400000 В 1); 6 В < U2 < 1000 В: | ± 0,015 3) | |
при |jU| < 100' | ± 0,05 | |
при |jU | > 100' - в диапазоне 0,6 В < U2 < 6 В | ± 0,1 ± 0,5 | ± 0,1 ± 0,5 |
при использовании ПВ: | ||
- в диапазонах 800 В < U1 < 42000 В 2); 6 В < U2 < 1000 В: | ||
при |jU | < 100', | ± 0,05 | ± 0,05 |
при |jU | > 100' - в диапазоне 0,6 В < U2 < 6 В | ± 0,1 ± 0,5 | ± 0,1 ± 0,5 |
Диапазон измерения угла фазового сдвига напряжения (диапазон измерения угловой погрешности ТН), мин | от минус 300 до 300 | |
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига напряжения (угловой погрешности ТН), мин: | ||
при использовании конденсатора Сн: - в диапазонах 300 В < U1 < 400000 В 1); 6 В < U2 < 1000 В: | ± 1 3) | |
при |jU | < 100' | ± 3 | |
при |jU | > 100' - в диапазоне 0,6 В < U2 < 6 В | ± 5 ± 20 | ± 5 ± 20 |
при использовании ПВ: | ||
- в диапазонах 800 В < U1 < 42000 В 2); 6 В < U2 < 1000 В: | ||
при |jU | < 100' при |jU | > 100' - в диапазоне 0,6 В < U2 < 6 В | ± 3 ± 5 ± 20 | ± 3 ± 5 ± 20 |
Диапазон измерения относительного значения вторичного напряжения U2RL, % | от 2 до 190 | |
Пределы допускаемой относительной погрешности измерения относительного значения вторичного напряжения, % | ± 1,5 | |
Диапазон измерения действующего значения напряжения пе- | ||
ременного тока, В: | ||
- первичного U1 при использовании конденсатора Сн 1) | от 300 до 400000 | |
- вторичного U2 | от 6 до 1000 | |
Пределы допускаемой относительной погрешности измерения напряжения переменного тока, % | ± 0,5 | |
Диапазон измерения действующего значения первой гармони- | ||
ки напряжения, В: | ||
первичного: 1) - при использовании конденсатора Сн 1) - при использовании ПВ 2) | от 300 до 400000 от 800 до 42000 | |
вторичного | от 6 до 1000 |
Наименование характеристики | Значение |
СА7400 СА7400М1 | |
Пределы допускаемой относительной погрешности измерения действующего значения первой гармоники напряжения, % | ± 0,5 |
Диапазон измерения частоты, Г ц | от 49 до 51 |
Пределы допускаемой абсолютной погрешности измерения частоты, Г ц | ± 0,02 |
Диапазон измерения коэффициента искажения синусоидальности кривой напряжения (далее - коэффициент искажения), %: - первичного при использовании конденсатора Сн - вторичного | от 0 до 20 |
Пределы допускаемой погрешности измерения коэффициента искажения, %: - абсолютной при значении коэффициента искажения < 2 % - относительной при значении коэффициента искажения > 2 % | ± 0,2 ± 10 |
Диапазон измерения коэффициента n-й гармонической составляющей (далее - коэффициент n-й гармоники) напряжения, %: - первичного при использовании конденсатора Сн - вторичного | от 0 до 15 |
Пределы допускаемой погрешности измерения коэффициента n-й гармоники напряжения, %: - абсолютной при значении коэффициента n-й гармоники < 1 % - относительной при значении коэффициента n-й гармоники > 1 % | ± 0,05 ± 5 |
Рабочие условия применения: - температура окружающего воздуха, °С | от минус 10 до 40 |
Напряжение питания (блока измерительного) | 6 В (встроенный аккумулятор) |
Наработка на отказ, ч, не менее | 12000 |
Средний срок службы, лет, не менее | 10 |
Габаритные размеры, мм, не более: - блок измерительный - конденсатор измерительный высоковольтный - преобразователь высоковольтный - блок управления - устройство тестирующее - блок сопряжения - устройство зарядное - источник питания для калибровки | 270x360x200 4000x1600 500x500x600 210x290x60 140x190x55 40x50x20 130x80x80 130x80x80 |
Масса, кг, не более: - блок измерительный - конденсатор измерительный высоковольтный - преобразователь высоковольтный - блок управления - устройство тестирующее - блок сопряжения - устройство зарядное - источник питания для калибровки | 9 700 60 2 1 0,1 1 1 |
Примечания: 1 - в соответствии с заказом максимальное рабочее напряжение конденсатора СН может быть 45, 100, 230 или 400 кВ. 2) - в соответствии с заказом максимальное рабочее напряжение ПВ может быть 12 или 42 кВ. 3) — пределы допускаемой основной погрешности измерения в нормальных условиях применения (от 15 до 25 °С); пределы допускаемых дополнительных погрешностей в данных режимах измерения, вызванные изменением температуры окружающего воздуха от границ температурного диапазона нормальных условий на каждые 10 °С, равны половине соответствующих пределов основной погрешности. |
Лист № 5 Всего листов 7
УПТН обеспечивает отображение погрешности напряжения поверяемого ТН, в процентах, рассчитываемой по результатам измерения коэффициента масштабного преобразования по формуле:
= Кином ~КU .юс Ku Kv
где Кином - номинальное значение коэффициента масштабного преобразования,
Ки - результат измерения коэффициента масштабного преобразования.
Знак утверждения типа наносится на передней панели УПТН фотохимическим способом и типографским способом на титульные листы эксплуатационной документации.
Комплект поставки представлен в таблице 3.
_Таблица 3_
№ п/п | Наименование и условное обозначение | Кол. |
1. | Установка поверочная трансформаторов напряжения СА7400 (СА7400М1) | 1 шт. |
2. | Конденсатор измерительный высоковольтный 45 | 1 шт. * |
3. | Конденсатор измерительный высоковольтный 100 | 1 шт. * |
4. | Конденсатор измерительный высоковольтный 230 | 1 шт. * |
5. | Конденсатор измерительный высоковольтный 400 | 1 шт. * |
6. | Преобразователь высоковольтный 12 | 1 шт. * |
7. | Преобразователь высоковольтный 42 | 1 шт. * |
8. | Персональный компьютер | 1 шт. * |
9. | Блок управления | 1 шт. * |
10. | Устройство зарядное | 1 шт. |
11. | Устройство тестирующее | 1 шт. |
12. | Блок сопряжения | 1 шт. |
13. | Источник питания для калибровки | 1 шт. |
14. | Кабель измерительный | 2 шт. |
15. | Кабель измерительный высоковольтный | 2 шт. |
16. | Кабель переходной | 1 шт. |
17. | Кабель волоконно-оптический | 1 шт. |
18. | Кабель интерфейсный | 1 шт. |
19. | Кабель питания | 3 шт. |
20. | Мера емкости и сопротивлений | 1 шт. |
21. | Программное обеспечение УПТН (диск инсталляционный) | 1 шт. |
22. | Сумка укладочная | 3 шт. |
№ п/п | Наименование и условное обозначение | Кол. |
23. | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 экз. |
24. | Руководство по эксплуатации. Часть 2. Методика поверки | 1 экз. |
25. | Паспорт | 1 экз. |
* - в соответствии с заказом |
осуществляется в соответствии с документом АМАК.671240.002 РЭ1 «Установки поверочные трансформаторов напряжения СА7400, СА7400М1. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2013 г.
Основные средства поверки представлены в таблице 4.
Таблица 4
Наименование | Характеристики |
ГЭТ 175-2009 | - диапазон измерений единицы коэффициента масштабного преобразования (Ku) электрического напряжения переменного тока от 0,1 до 10000; - диапазон измерений единицы угла фазового сдвига (фц) электрического напряжения переменного тока от 0 до 0,1 радиан; - номинальная частота - 50 Гц; - диапазон номинальных напряжений - от 0,1/V3 до 750/V3 кВ; - случайная погрешность воспроизведения: S0(Ku)< 1,6-10-6+1,21 • 10-8-Кц(изм); 8(фи)<2-10-6+0,0061 -фи(изм) радиан - неисключенная систематическая погрешность: 00(Кц)<4,75-10-5 0(фи)<2,83-10-5 радиан |
Калибратор универсальный 9100 | Диапазон переменного напряжения - до 1050 В; основная относительная погрешность воспроизведения переменного напряжения - 0,05%; основная относительная погрешность частоты воспроизводимого напряжения - 0,005% |
Калибратор переменного тока "Ресурс-К2" | Коэффициент искажения синусоидальности напряжения Кц,% - диапазон - 0,1 - 30, - предел основной относительной погрешности - ± (0,3+0,03-(30/Кц-1)) , Коэффициент n-ой гармонической составляющей напряжения КЦ(П),% - диапазон - 0,05 -30, - предел основной относительной погрешности - ± (0,25+0,025-(30/КцП)-1)). Диапазон действующих значений фазного напряжения - до 220 В, - предел основной относительной погрешности, %, < ±0,14 |
Трансформатор напряжения УТН-1 | Мощность - 300 ВА, Класс 0,2 Ц1ном - 500, 380, 3 80/V 3 В Ц2ном - 100, 100/V3, 100/3 В |
Мост переменного тока Р5083 | Диапазон измерения емкости от 1 до 10 нФ; Диапазон измерения сопротивления от 1 до 100 кОм; Класс точности 0,02 |
Частотомер Ч3-63/1 | Диапазон измерения периода - от 10 мкс до 100 с, Пределы допускаемой основной относительной погрешности: ± 1-10-6 |
Сведения приведены в руководстве по эксплуатации АМАК.671240.002 РЭ «Установки поверочные трансформаторов напряжения СА7400, СА7400М1. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные и технические документы, устанавливающие требования к установкам поверочным трансформаторов напряжения СА7400, СА7400М1
ГОСТ 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ».
ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Зарегистрировано поверок | 5 |
Поверителей | 1 |
Актуальность данных | 18.11.2024 |
