Пирометры инфракрасные M90, 57689-14

Назначение

Пирометры инфракрасные серии М90 (далее - пирометры) предназначены для бесконтактного измерения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой углом поля зрения.

Описание

Пирометры инфракрасные серии М90 являются двухспектральными и принцип их работы заключается в расчете температуры объектов на основе результатов измерения инфракрасного излучения в двух спектральных диапазонах. Спектральные диапазоны пирометров составляют 0,78 - 1,06 мкм и 0,9 - 1,06 мкм.

Основными элементами пирометров являются: объектив, фокусирующий излучение объекта на приемник излучения; приемник излучения; электронный блок измерения и индикации. Выходной сигнал приемника излучения прямо пропорционален интенсивности поглощенного теплового излучения, которая в свою очередь связана с температурой объекта согласно закону Планка. Пирометры калибруют с помощью моделей абсолютно-черных тел и для измерения температуры реальных объектов в приборах предусмотрена установка значения коэффициента соотношения уровня инфракрасного излучения на двух отдельных длинах волн.

Пирометры инфракрасные серии М90 представлены двумя моделями: М90 R1 и М90 R2, которые отличаются диапазонами измеряемых температур (700 - 2000 °С у модели М90 R1 и 900 - 3000 °С у модели М90 R2)

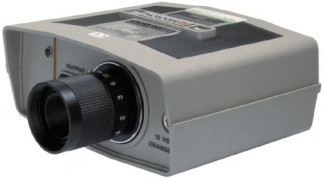

Внешний вид и схемы маркировки и пломбирования пирометров представлены на рисунке 1.

Программное обеспечение

Управление пирометрами осуществляется с помощью программного обеспечения M90 code встроенного микропроцессора, которое обеспечивает вывод данных измерения температуры в формате удобном для анализа. Программное обеспечение обеспечивает дополнительные возможности по анализу базы данных и созданию многостраничных отчетов. Также пирометры оснащены встроенным регистратором данных, который позволяет сохранять до 40 показаний. Память регистратора данных является энергонезависимой (т.е. показания остаются в памяти даже при выключении питания пирометра), что позволяет использовать сохраненные показания через длительные периоды времени.

Цифровой интерфейс может быть сконфигурирован для передачи данных на принтер, компьютер с установленной на него программой M90 code или внешний регистратор данных DDL-90 как в режиме CONTINUOUS (непрерывного сохранения данных/печати), так и в режиме SINGLE-SHOT (однократного сохранения данных/печати).

Пирометры также могут быть подключены к аналоговому регистратору данных, самописцу, дистанционному дисплею или другому устройству.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Таблица 1

Программное обеспечение размещается в энергонезависимой памяти пирометров и его запись осуществляется в процессе производства. Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.

Установка обновленных версий ПО допускается только представителями предприятия

- изготовителя с помощью специального оборудования.

Уровень защиты программного обеспечения пирометров от непреднамеренных и преднамеренных изменений соответствует уровню «А».

Технические характеристики

Метрологические и технические характеристики пирометров инфракрасных серии М90 приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Комплектность пирометров представлена в таблице 3. Таблица 3

Поверка

осуществляется по документу МП 92.Д4-13 «Пирометры инфракрасные серии М90. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 апреля 2013 г.

Основные средства поверки:

Источники излучения в виде моделей черного тела M300, мод. М390 Основные метрологические характеристики:

температурный диапазон: 300 - 3000 °С; погрешность: ±0,25% от измеряемого значения ± 1°С; диаметр апертуры: 25мм

Сведения о методах измерений

«Пирометры инфракрасные серии М90. Руководство по эксплуатации» разделы 3, 4, 5.

Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным серии М90

1    ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».

2    Техническая документация фирмы «LumaSense Technologies, Inc.», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
