| Номер в госреестре | 57690-14 |
| Наименование СИ | Термометры сопротивления платиновые вибропрочные эталонные 2-го и 3-го разрядов |
| Обозначение типа СИ | ПТСВ |
| Изготовитель | ООО НПП "ЭЛЕМЕР", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 24.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
Термометры сопротивления платиновые вибропрочные эталонные ПТСВ 2-го и 3-го разрядов (далее - термометры) предназначены для измерений температуры жидких и газообразных сред в диапазоне от минус 200 до 200 °С, а также как эталоны при поверке средств измерений температуры.
Принцип действия ПТСВ заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью ПТСВ является чувствительный элемент (ЧЭПТ), представляющий собой резистор, в виде спирали из платиновой проволоки, размещенной в канале керамического каркаса. К каждому концу спирали приварены по два отрезка платинородиевой проволоки, идущих к разъему в головке ПТСВ.
Корпус защитной арматуры ПТСВ выполнен в виде металлической трубки, на которой закреплена головка с разъемом для подсоединения электроизмерительной аппаратуры. Трубка с ЧЭПТ и выводами заполнена порошком оксида алюминия.
Измерение сопротивления ПТСВ осуществляется по четырехпроводной схеме. ПТСВ имеет четыре вывода - два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов - произвольный.
Модификации ПТСВ 2-го и 3-го разрядов отличаются диапазоном измерений температуры, размерами и чистотой материала ЧЭПТ.
По устойчивости к климатическим воздействиям ПТСВ соответствуют виду климатического исполнения УХЛ 4 по ГОСТ 15150-69.
По устойчивости к механическим воздействиям при эксплуатации ПТСВ соответствуют группе исполнения N 3 по ГОСТ Р 52931-2008.

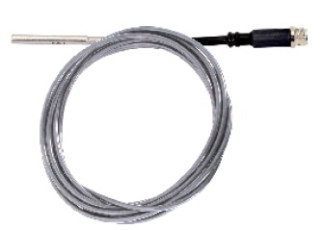

Термометр сопротивления платиновый вибропрочный эталонный (кабельный) ПТСВ-2К-2, ПТСВ-2К-3, ПТСВ-6К-3, ПТСВ-6Км-3
Термометр сопротивления платиновый вибропрочный эталонный (капсульный) ПТСВ-2-2, ПТСВ-2-3, ПТСВ-6м-3, ПТСВ-7м-2
Рисунок 1
Таблица 1
| Наименование характеристики | Значение характеристики | ||||||
| Модификации ПТСВ- | 2-2; 2-3 | 6м-3 | 2К-2 | 2К-3 | 6К-3 | 6Км-3 | 7м-2; 7м-3 |
| Диапазон измерений температуры, °С | от минус 200 до 160 | от минус 200 до 200 | от минус 60 до 60 | от минус 50 до 150 | от минус 50 до 160 | от минус 50 до 150 | от минус 50 до 50 |
| Номинальное сопротивление ПТСВ при 0 °С, Ом | 25, 100 | ||||||
| Разряд ПТСВ | 2; 3 | 3 | 2 | 3 | 3 | 3 | 2; 3 |
| Относительное сопротивление ПТСВ в точке, не менее: плавления галлия WTOoa | 1,11795 | 1,11460 | 1,11795 | 1,11760 | 1,11750 | 1,11190 | 1,11795 1,11575 |
| тройной точки ртути WrrHg | 0,844235 | 0,85049 | 0,844235 | 0,844990 | 0,844990 | 0,84887 | 0,844235 0,846970 |
| 100 °С W100 | 1,3924 | 1,3850 | 1,3925 | 1,3908 | 1,3908 | 1,3850 | 1,3924 1,3850 |
| Пределы допускаемой доверительной абсолютной погрешности при доверительной вероятности 0,95, в диапазоне, °С от минус 200 до минус 50 °С 2-й разряд 3-й разряд | ±0,03 ±0,04 | ±0,04 | |||||
| от минус 60 до 0 °С | - | - | ±0,02 | - | - | - | - |
| от минус 50 до 0 °С 2-й разряд 3-й разряд | ±0,02 ±0,03 | ±0,03 | - | ±0,02 | ±0,02 | ±0,02 | ±0,02 ±0,02 |
| 0 °С 2-й разряд 3-й разряд | ±0,01 ±0,02 | ±0,02 | ±0,01 | ±0,02 | ±0,02 | ±0,02 | ±0,01 ±0,02 |
| выше 0 до 50 °С 2-й разряд 3-й разряд | ±0,01 ±0,02 | ±0,02 | - | ±0,02 | ±0,02 | ±0,02 | ±0,01 ±0,02 |
| выше 0 до 60 °С | - | - | ±0,02 | - | - | - | - |
| выше 50 до 150 °С | - | ±0,03 | - | ±0,03 | - | ±0,03 | - |
| выше 50 до 160 °С 2-й разряд 3-й разряд | ±0,02 ±0,03 | - | - | - | ±0,03 | - | - |
| выше 150 до 200 °С | - | ±0,03 | - | - | - | - | - |
| Измерительный ток, мА | 1±0,1 | ||||||
| Показатель тепловой инерции, с, не более | 10 | 40 | |||||
| Электрическое сопротивление изоляции между выводами и корпусом ПТСВ при температуре окружающей среды (20±5) °С и относительной влажности воздуха (60±15) %, МОм, не менее при температуре 0 °С | 100 | ||||||
| Наименование характеристики | Значение характеристики | ||||||
| Модификации ПТСВ- | 2-2; 2-3 | 6м-3 | 2К-2 | 2К-3 | 6К-3 | 6Км-3 | 7м-2; 7м-3 |
| при температуре 200 °С | 100 | ||||||
| Г абаритные размеры, мм, не более длина погружаемой части | 65 ± 1 | 25 ± 1 | 40 ± 1 | 40 ± 1 | 40 ± 1 | 25 ± 1 | 25 ± 1 |
| диаметр погружаемой части | 6 ± 0,2 | 3,2 ± 0,2 | 5 ± 0,2 | 5 ± 0,2 | 4 ± 0,2 | 3,2 ± 0,2 | 3,2 ± 0,2 |
| Масса, кг, не более | 0,017 | 0,003 | 0,055 | 0,055 | 0,036 | 0,020 | 0,003 |
| Условия эксплуатации: температура окружающего среды, °С относительная влажность воздуха, % атмосферное давление, кПа | 20,0 ± 5,0 60 ± 15 100 ± 4 | ||||||
| Средняя наработка на отказ, ч | 1000 | ||||||
| Средний срок службы, лет | 5 | ||||||
Примечание:
1. ЧЭПТ без защитной арматуры имеет габаритные размеры (длина х диаметр): (64 ± 1) мм х (4 ±
0,2) мм, длина погружаемой части - (50 ± 1) мм.
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Таблица 2
| № пп | Наименование и шифр | Обозначение | Кол-во | Примечание |
| 1 | Термометры сопротивления платиновые вибропрочные эталонные ПТсВ-2-2; -2-3 ПТСВ-2К-2 ПТСВ-2К-3 ПТСВ-6м-3 ПТСВ-7м-2; -7м-3 ПТСВ-6К-3 ПТСВ-6Км-3 | НКГЖ.408717.010-01 НКГЖ.408717.227 НКГЖ.408717.227-01 НКГЖ.408717.228 НКГЖ.408717.228-01 НКГЖ.408717.229 НКГЖ.408717.230 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | Модификация и вид исполнения - в соответствии с заказом |
| 1.1 | Руководство по эксплуатации. | НКГЖ.408717.010-01РЭ | 1 экз. | |
| 2 | Элемент чувствительный платиновый ЧЭПТ | НКГЖ.408712.017 | 1 шт. | По требованию потребителя может поставляться отдельно |
| 2.1 | Паспорт | НКГЖ.408712.011ПС | 1 экз. | |
| 3 | Методика поверки | НКГЖ.408717.010-01МП | 1 экз. | |
| 4 | Свидетельство о поверке | 1 экз. |
осуществляется по документу НКГЖ.408717.010-01МП «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ 2-го и 3-го разрядов. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2014 г.
Основные средства поверки:
- набор однозначных мер электрического сопротивления термостатированный типа МС3050Т: номинальное сопротивление: 10 Ом, погрешность: ± 0,0001 %; 25, 100, 150 Ом, погрешность:
± 0,0002 %;
- термометр сопротивления платиновый ПТС-25: диапазон измерений: от минус 200 до 200 °С, погрешность от ± 0,001 °С;
- термостат азотный ТА-200: диапазон измерений: от минус 196,1 до 195,5 °С, погрешность: ±
0.01.оС;
- калибраторы температуры «ЭЛЕМЕР-КТ-650Н»: диапазон воспроизводимой температуры: от 50 до 680 °С, нестабильность поддержания температуры за 30 мин (в режиме термостата) не более: ±(0,005 + 0,003 -t/100);
- ампула тройной точки воды: воспроизводимая температура 0,01 °С, погрешность: 0,2 мК;
- ампулы реперных точек: галлия (Ga), погрешность ± 0,5 мК; индия (In), погрешность ± 1 мК.
Методы измерения изложены в руководстве по эксплуатации НКГЖ. 408717.010-01РЭ «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ2-го и 3-го разрядов».
Нормативные и технические документы, устанавливающие требования к термометрам сопротивления платиновым вибропрочным эталонным ПТСВ 2-го и 3-го разрядов
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
3. ГОСТ Р 8.571-98. ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки.
4. ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
5. ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1 и 2 разрядов. Общие технические требования.
6. ТУ 4211-118-13282997-2013. Термометры сопротивления платиновые вибропрочные эталонные ПТСВ 2-го и 3-го разрядов. Технические условия.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- оказание услуг по обеспечению единства измерений (поверка и калибровка средств измерений температуры).
