Номер в госреестре | 57694-14 |
Наименование СИ | Набор мер коэффициентов передачи и отражения |
Обозначение типа СИ | 85053B |
Изготовитель | "Hewlett Packard", США |
Год регистрации | 2014 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Набор мер коэффициентов передачи и отражения 85053B (далее - набор мер) предназначен для воспроизведения единицы волнового сопротивления в коаксиальных трактах.
Набор мер состоит из согласованной линии передачи с воздушным диэлектриком, рассогласованной линии передачи с воздушным диэлектриком, аттенюаторов 20 и 40 дБ. Набор помещен в футляр, предохраняющий меры от повреждения.
Принцип действия согласованной и рассогласованной линий передачи основан на постоянном нормированном поглощении и отражении проходящей СВЧ мощности. Согласованная и рассогласованная линии передачи представляют собой четырехполюсник. Значения коэффициента отражения, фазы и коэффициента передачи линий определяются геометрическими размерами и длиной однородных и неоднородных участков коаксиального волновода.
Принцип действия аттенюаторов основан на нормированном поглощении проходящей СВЧ мощности. Значения ослабления, коэффициента отражения и фазы коэффициента передачи определяются параметрами диэлектрических опорных шайб, длиной однородных участков коаксиального волновода и ослаблением резистивных поглотителей.

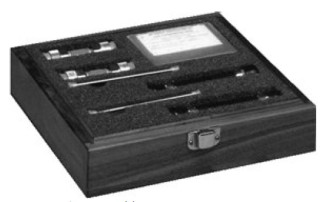

Внешний вид набора мер, приведен на рисунке 1.
Метрологические и технические характеристики набора мер приведены в таблицах 1 и 2. Таблица 1
Наименование меры (устройства) | Наименование характеристики | Значение характеристики |
Аттенюатор 20 дБ | Полярность соединителя | вилка, розетка |
Г лубина погружения контакта соединителя, мм | от 0,0000 до 0,0076 | |
Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 26,5 ГГц, дБ | ± 0,75 |
Наименование меры (устройства) | Наименование характеристики | Значение характеристики |
Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 26,5 ГГц | ± 5,25° | |
Аттенюатор 30 дБ | Полярность соединителя | вилка, розетка |
Г лубина погружения контакта соединителя, мм | от 0,0000 до 0,0076 | |
Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 26,5 ГГц, дБ | ± 6,0 | |
Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 26,5 ГГц | ± 51° | |
Отрезок воздушной линии с волновым сопротивлением 50 Ом | Полярность соединителя | вилка, розетка |
Смещение центра воздушной линии, мм | от минус 0,0025 до 0,0100 | |
Допускаемые значения внутреннего диаметра внешнего проводника, мм | 3,500 ± 0,004 | |
Допускаемые значения длины внешнего проводника, мм | 74,924 ± 0,025 | |
Допускаемые значения внешнего диаметра внутреннего проводника, мм | 1,520 ± 0,003 | |
Допускаемые значения длины внутреннего проводника, мм | 74 924-0,0100 /Ч-, ‘t +0,025 | |
Отрезок воздушной линии с волновым сопротивлением 25 Ом | Полярность соединителя | вилка, розетка |
Смещение центра воздушной линии, мм | от минус 0,0025 до 0,0100 | |
Допускаемые значения внутреннего диаметра внешнего проводника, мм | 3,500 ± 0,004 | |
Допускаемые значения длины внешнего проводника, мм | 74,924 ± 0,025 | |
Допускаемые значения внешнего диаметра «d» внутреннего проводника, мм | 2,306 ± 0,005 | |
Допускаемые значения внешнего диаметра «d1» внутреннего проводника, мм | 1,520 ± 0,008 | |
Допускаемые значения длины «l1» внутреннего проводника, мм | 49,943 ± 0,019 | |
Допускаемые значения длины «l2» внутреннего проводника, мм | 12,521 ± 0,05 | |
Допускаемые значения длины «AL» внутреннего проводника, мм | 74 924-0,0100 /Ч-, ‘t +0,025 |
Доверительные границы абсолютной погрешности мер ККО (комплексный коэффициент отражения) при доверительной вероятности 0,95, в зависимости от номинального значения и частоты составляют:
5|Sii|= (5 - 50)10-3 по модулю ККО и 8jSll = (0,5 - 5)° по фазе ККО.
Доверительные границы абсолютной погрешности мер ККП (комплексный коэффициент передачи) при доверительной вероятности 0,95, в зависимости от номинального значения и частоты составляют:
8|Slj| = (0,005 - 4) 10-2 по модулю ККП и 8jSlj = (0,5 - 5) ° по фазе ККП;
Условия эксплуатации набора мер приведены в таблице 2. Таблица 2_
Наименование характеристики | Значение характеристики |
Нормальные условия эксплуатации: - температура окружающего воздуха, °С | 23 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре до 25 °С, % | 23 ± 3 до 95 |
Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом и на верхнюю крышку футляра набора мер в виде наклейки.
- аттенюатор 20 дБ -1 шт.;
- аттенюатор 40 дБ - 1 шт.;
- внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;
- внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;
- внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;
- внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;
- футляр - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
осуществляется в соответствии с документом 6-651-72 МП «Набор мер коэффициентов передачи и отражения 85053B. Методика поверки», утвержденным руководителем ФГУП «ВНИИФТРИ» в мае 2014 г.
Основные средства поверки:
- рабочий эталон единиц комплексного коэффициента передачи и отражения в коаксиальных трактах ГЭТ 75-2001: расширенная неопределенность передачи единиц комплексного коэффициента отражения (мнимая и действительная части) в тракте типа 3,5 мм:
0,004 - 0,03; расширенная неопределенность передачи единиц комплексного коэффициента передачи (мнимая и действительная части) в тракте типа 3,5 мм: 0,00005 - 0,01;
- мультиметр цифровой Fluke 8846А: диапазон измерений сопротивления постоянному току от 10 Ом до 100 Ом, пределы допускаемой погрешности измерений ± 0,012 %;
- комплект для измерений соединителей коаксиальных КИСК-3,5: пределы допускаемой абсолютной погрешности измерений присоединительных размеров ± 0,01 мм;
- прибор однокоординатный для измерений длины Precimar LINEAR 400 (№ 37063-08): диапазон измерений от 9 до 420 мм, предел допускаемой абсолютной погрешности измерений ± (0,7 + L/1000) мкм, где L - измеряемое значение в мм;
- микрометры цифровые «MICRON» (№ 32510-06): диапазон измерений от 0 до 200 мм, пределы допускаемой погрешности измерений ± 3 мкм;
- прибор для измерений отклонений от круглости MarForm MMQ 200 (№ 41036-09): диапазон перемещений по горизонтали 150 мм, диапазон измерений 1000 мкм, пределы допускаемой абсолютной погрешности измерений 0,03 мкм;
- микроскоп сканирующий интерференционный белого света Zygo NewView 6200 (№ 44714-10): диапазон измерений от 0 до 203 мм, предел допускаемой абсолютной погрешности измерений от ± 0,43 до ± 306 мкм в зависимости от выбранного поддиапазона измеряемых значений.
Наборы мер коэффициентов передачи и отражения 8554D, 85032F, 8554B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B, 85055A, 85053B, 85057B, 85058V. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к набору мер коэффициентов передачи и отражения
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.
ГОСТ Р 8.597-2003 Нагрузки коаксиальные. Методика поверки.
IEEE Std 287™-2007 IEEE Standard for Precision Coaxial Connectors (DC to 110 GHz). Техническая документация изготовителя.
Выполнение работ и оказание услуг по обеспечению единства измерений при поверке анализаторов электрических цепей векторных и измерителей комплексных коэффициентов передачи и отражения в коаксиальных трактах 3,5 мм.
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 18.11.2024 |
