| Номер в госреестре | 57695-14 |
| Наименование СИ | Рефлектометры векторные |
| Обозначение типа СИ | CABAN R54, CABAN R140 |
| Изготовитель | ООО "Планар", г.Челябинск |
| Год регистрации | 2014 |
| Срок свидетельства | 16.05.2024 |
| МПИ (интервал между поверками) | 1 год |
Рефлектометры векторные CABAN R54, CABAN R140 предназначены для измерений комплексного коэффициента отражения (Su элементов матрицы рассеяния) многополюсников.
Принцип действия основан на выделении падающего и отражённого от исследуемого многополюсника сигналов направленным ответвителем, формировании напряжений, пропорциональных этим сигналам с помощью приёмника с преобразованием частоты, цифровой обработке и индикации измеряемых величин.
Рефлектометры векторные CABAN R54, CABAN R140 объединяют в одном малогабаритном металлическом корпусе: генераторы испытательного и гетеродинного сигналов, аттенюатор регулировки мощности, блок направленного ответвителя, двухканальный приёмник, блок управления на базе сигнального процессора и блок питания.

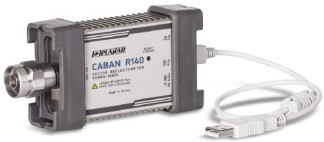

Внешний вид рефлектометров векторных CABAN R54, CABAN R140 и места для размещения наклеек приведены на рисунках 1 и 2. Функцию защиты от несанкционированного доступа выполняет декоративная плёнка на лицевой и оборотной сторонах. Дополнительной пломбировки не предусмотрено.
Метрологически значимой частью программного обеспечения для рефлектометров векторных CABAN R54 является файл CabanR54.exe, для рефлектометров векторных CABAN R140 - файл CabanR140.exe.
Идентификационные данные метрологически значимой части программного обеспече-
ния приведены в таблице 1. _Таблица 1_
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (иден-тификацион-ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора программного обеспечения |
| CabanR54 | CabanR54 | Версия 2.4 и выше | - | - |
| CabanR140 | CabanR140 | Версия 2.4 и выше | - | - |
Влияние программного обеспечения не приводит к выходу метрологических характеристик рефлектометров векторных CABAN R54, CABAN R140 за пределы допускаемых значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - А.
Рефлектометры векторные CABAN R54, CABAN R140 работают под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс USB. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- операционная система Windows 2000 / XP / VISTA / 7;
- процессор 1 ГГц;
- память 1 ГБ;
- наличие соединителя USB 2.0.
Рефлектометры векторные CABAN R54, CABAN R140 позволяют осуществлять удалённое управление в соответствии с программной технологией COM/DCOM.
Метрологические и технические характеристики приведены в таблице 2.
| Наименование характеристики | Значение характеристики | |
| для рефлектометра векторного CABAN R54 | для рефлектометра векторного CABAN R140 | |
| Диапазон рабочих частот, МГц | от 85 до 48001 | от 85 до 14000 |
| Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала | ±5,0х10-6 | ±2,5х10-6 |
| Диапазон измерений модуля коэффициента отражения |S11| | от 0 до 1 | |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения A|S11| в диапазоне частот2: | ||
| от 85 до 4800 МГц | ±(0,008+0,018- Sn +0,018- Sn 2) | ±(0,006+0,012- S11 +0,014- S11 2) |
| свыше 4800 до 14000 МГц | - | ±(0,008+0,023- S11 +0,018- S11 2) |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус3 | ±[1 + (180/p) - arcsin(A|S11|/|S11|)] | |
| Среднее квадратическое отклонение трассы при измерении модуля коэффициента отражения в диапазоне частот и полосе фильтра промежуточной частоты 1 кГц, дБ, не более: | ||
| от 85 до 4800 МГц | 0,015 | 0,005 |
| свыше 4800 до 14000 МГц | - | 0,050 |
| Наименование характеристики | Значение характеристики | |
| для рефлектометра векторного CABAN R54 | для рефлектометра векторного CABAN R140 | |
| Параметры измерительного порта: | ||
| тип соединителя по ГОСТ РВ 51914-2002 | N, вилка | |
| волновое сопротивление, Ом | 50 | |
| направленность нескорректированная в диапазоне частот, дБ, не менее: | ||
| от 85 до 4800 МГц | 18 | 10 |
| свыше 4800 до 14000 МГц | - | 10 |
| согласование источника нескорректированное в диапазоне частот, дБ, не менее: | ||
| от 85 до 4800 МГц | 18 | 10 |
| свыше 4800 до 14000 МГц | - | 10 |
| Подключение к компьютеру для управления и электропитания: | ||
| тип соединителя | USB mini B | |
| интерфейс | USB 2.0 | |
| потребляемая мощность, Вт, не более | 2 | 3 |
| Время установления рабочего режима, мин, не более | 5 | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 120 х 43 х 23 | 127 х 62 х 30 |
| Масса, кг, не более | 0,25 | 0,30 |
| Рабочие условия эксплуатации: | ||
| температура окружающего воздуха, °С | от минус 10 до плюс 50 | |
| относительная влажность воздуха при температуре плюс 25 °С, %, не более | 90 | |
| атмосферное давление, кПа | от 84,0 до 106,7 | |
Знак утверждения типа наносится на титульный лист руководств по эксплуатации РЭ 6687-089-21477812-2011 и РЭ 6687-104-21477812-2013 (в верхнем правом углу) и на декоративную плёнку рефлектометров векторных CABAN R54, CABAN R140 типографским способом.
Комплект поставки рефлектометров векторных CABAN R54, CABAN R140 приведён в таблицах 3 и 4 соответственно.
Таблица 3
| Наименование | Обозначение | Кол., шт. | Примечание |
| Рефлектометр векторный CABAN R54 | CABAN R54 | 1 | - |
| Кабель USB | - | 1 | - |
Программное обеспечение | ПО 6687-089-21477812-2011 | 1 | на USB flash накопителе |
| Руководство по эксплуатации | РЭ 6687-089-21477812-2011 | 1 | на USB flash накопителе |
| Методика поверки | МП-РТ-2083-2014 (РНДМ.468166.001 МП) | 1 | на USB flash накопителе |
| Формуляр | ФО 6687-089-21477812-2011 | 1 | - |
Таблица 4
| Наименование | Обозначение | Кол., шт. | Примечание |
| Рефлектометр векторный CABAN R140 | CABAN R140 | 1 | - |
| Кабель USB | - | 1 | - |
Программное обеспечение | ПО 6687-104-21477812-2013 | 1 | на USB flash накопителе |
| Руководство по эксплуатации | РЭ 6687-104-21477812-2013 | 1 | на USB flash накопителе |
| Методика поверки | МП-РТ-2083-2014 (РНДМ.468166.001 МП) | 1 | на USB flash накопителе |
| Формуляр | ФО 6687-104-21477812-2013 | 1 | - |
осуществляется по документу МП-РТ-2083-2014 (РНДМ.468166.001 МП) «Рефлектометры векторные CABAN R54, CABAN R140. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 3 марта 2014 г.
Основные средства поверки:
а) частотомер электронно-счётный 53150A (регистрационный номер 26949-10):
- пределы допускаемой относительной погрешности по частоте кварцевого генератора за один год ± 5-10-7;
б) набор мер коэффициентов передачи и отражения ZV-Z270 (регистрационный номер 52112-12):
обеспечиваемые эффективные параметры:
- эффективная направленность, не менее:
50 дБ в диапазоне частот до 4,8 ГГц;
46 дБ в диапазоне частот свыше 4,8 ГГц до 14 ГГц;
- эффективное согласование источника, не менее:
42 дБ в диапазоне частот до 4,8 ГГц;
40 дБ в диапазоне частот свыше 4,8 ГГц до 14 ГГц;
- эффективный трекинг отражения, в пределах:
±0,05 дБ в диапазоне частот до 4,8 ГГц;
±0,10 дБ в диапазоне частот свыше 4,8 ГГц до 14 ГГц;
- пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения ±(0,008.. .0,010);
- пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения ±(0,5.. .0,8) градусов.
Методы измерений приведены в документах РЭ 6687-089-21477812-2011 «Рефлектометр векторный CABAN R54. Руководство по эксплуатации», РЭ 6687-104-21477812-2013 «Рефлектометр векторный CABAN R140. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к рефлектометрам векторным CABAN R54, CABAN R140
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.813-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
3 МИ 3411-2013 Государственная система обеспечения единства измерений. Анализаторы цепей векторные. Методика определения метрологических характеристик.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 359 |
| Поверителей | 12 |
| Актуальность данных | 18.11.2024 |
