| Номер в госреестре | 57697-14 |
| Наименование СИ | Рейки снегомерные |
| Обозначение типа СИ | М-46, М-103, М-104 |
| Изготовитель | ООО "ЭКОЛОГ-ЮГ", г.Ростов-на-Дону |
| Год регистрации | 2014 |
| Срок свидетельства | 25.06.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Рейки снегомерные М-46, М-103, М-104 (далее - рейки М-46, М-103, М-104) предназначены для измерений высоты снежного покрова.
Принцип действия реек М-46, М-103, М-104 основан на измерении высоты снежного покрова при помощи измерительной шкалы, нанесенной на рейки.
Конструктивно рейки М-46, М-103, М-104 представляют собой металлические или деревянные рейки, на широкой поверхности которых нанесена шкала параллельно измерительной грани с расстоянием между осями штрихов 10 мм. Нулевой штрих или начало отсчета в рейках находится с левой стороны, совпадая с концом реек. Внешний вид реек представлен на рис.1.
Рейки снегомерные М-46, М-103, М-104 выпускаются в шести модификациях:
- М-46-I - снегомерная металлическая переносная рейка длиной 1,5 м;
- М-46-II - снегомерная металлическая переносная рейка длиной 2,5 м;
- М-103-I - снегомерная деревянная стационарная рейка длиной 1,8 м;
- М-103-II - снегомерная деревянная стационарная рейка длиной 1,3 м;
- М-104-I - снегомерная деревянная переносная рейка длиной 1,8 м;
- М-104-II - снегомерная деревянная переносная рейка длиной 1,3 м.
и|П11|М1||""|1*м|1Н1|Н11|1пи«111|1М1|И11|1111|1М1|1111|1111|11М|Ш1|1М1|т||1П1|щ||1111|Щ||1М1||д||11П|||||
F ■ I 411 ■■■ *11 in tit ■■■ III III . 11L - III . IH III II» III III til III I ■ ч p »■* ill III IIP 141 III III IIP : : < 111 P-PP Pit I" Hi PIP II* III
114 - III--III n HI ' IHtilH fr<l I d HI - И I £ IM -HI:- It* N4 ■ lit 111 I |p .........I INI Ml III' III 111 til I IN HI + 1

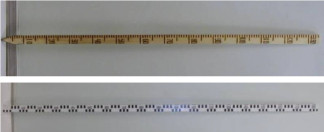

Рисунок 1. Рейки снегомерные М-103-II (сверху), М-104-I (в центре), М-46-I (снизу)
Таблица 1
| Наименование характеристики | З | начения характеристики | ||||
| М-46-I | М-46-II | М-103-I | М-103-П | М-104-I | М-104-П | |
| Диапазон измерений, мм | от 0 до 1500 | от 0 до 2500 | от 0 до 1800 | от 0 до 1300 | от 0 до 1800 | от 0 до 1300 |
| Пределы допускаемой абсолютной погрешности измерений, мм | ± 3 | ± 5 | ± 5 | ± 3 | ± 5 | ± 3 |
| Средняя наработка на отказ, ч | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| Средний срок службы, лет | 6 | 6 | 6 | 6 | 6 | 6 |
| Габаритные размеры: - длина, мм - ширина, мм - высота, мм | 240 20 1600 | 240 20 2600 | 65 25 1800 | 65 25 1300 | 35 40 1800 | 35 40 1300 |
| Масса, кг | 2,0 | 3,0 | 1,7 | 1,4 | 1,6 | 1,2 |
| Условия эксплуатации o/~' -температура воздуха, C; -относительная влажность воздуха, % | от минус 60 до 45 от 40 до 80 | |||||
Знак утверждения типа наносится на поверхность реек, не имеющую оцифрованных отметок шкалы, методом штемпелевания и типографским способом на титульный лист паспорта.
| Наименование | Количество |
| Рейка снегомерная (в зависимости от модификации) | 1 |
| Паспорт | 1 |
| Методика поверки МП 2551-0123-2014 | 1 |
осуществляется по документу МП 2551-0123-2014 «Рейки снегомерные М-46, М-103, М-104», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.02.2014 г..
Перечень эталонов, применяемых при поверке:
- рулетка измерительная металлическая Geobox РК2-30, номинальная длина шкалы 30 м, класс точности 2 по ГОСТ 7502-98.
приведены в Паспорте «Рейки снегомерные М-46, М-103, М-104».
Нормативные и технические документы, устанавливающие требования к рейкам снегомерным М-46, М-103, М-104
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. Наставления гидрометеорологическим станциям и постам. Выпуск 3, часть 1, глава 13 "Наблюдения за снежным покровом".
3. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
4. Технические условия ТУ 4311-005-55536779-2005.
осуществление деятельности в области гидрометеорологии.
