Твердомеры универсальные NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803, 57704-14

Назначение

Твердомеры универсальные NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1:2007, ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан:

для шкал Роквелла и Супер-Роквелла - на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Виккерса - на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

для шкал Бринелля - на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

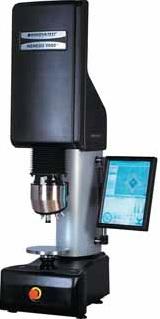

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) IMPRESSIONS используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки для шкал Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузки приведены в таблице 2.

Таблица 2

Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Таблица 3

Испытательные нагрузки по шкалам Виккерса

-    для твердомеров NEMESIS 9001, NEMESIS 9001XL, Н:

........................................................9,81, 19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3; 980,7;

-    для твердомеров NEMESlS 9003, NEMESIS 9503, NEMESIS 9803, Н:

.....................................................................................................98,07; 196,1; 294,2; 490,3; 980,7.

Пределы допускаемой относительной погрешности нагрузки, %...............................± 1,0.

Диапазоны измерений твердости по шкалам Виккерса и соответствующие им пределы

допускаемых абсолютных погрешностей твердомеров приведены в таблице 4. Таблица 4

HV 1 - HV 100; в твердомерах NEMESIS 9003, NEMESIS 9503, NEMESIS 9803 используются шкалы HV 10 - HV 100.

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW

- для твердомеров NEMESIS 9001, NEMESIS 9001XL:

HBW 2,5/62,5 (нагрузка 613 Н);........................................................................................от 32 до 218;

HBW 2,5/187,5 (нагрузка 1839 Н).....................................................................................от 95 до 650;

HBW 5/250 (нагрузка 2452 Н);..........................................................................................от 32 до 218;

- для твердомеров NEMESIS 9003, NEMESIS 9503, NEMESIS 9803:

HBW 2,5/62,5 (нагрузка 613 Н);........................................................................................от 32 до 218;

HBW 2,5/187,5 (нагрузка 1839 Н).....................................................................................от 95 до 650;

HBW 5/250 (нагрузка 2452 Н);..........................................................................................от 32 до 218;

HBW 5/750 (нагрузка 7355 н);..........................................................................................от 95 до 650;

HBW 10/500 (нагрузка 4903 Н);........................................................................................от 16 до 100;

HBW 10/1000 (нагрузка 9807 Н);......................................................................................от 32 до 218;

HBW 10/1500 (нагрузка 14710 Н);....................................................................................от 48 до 222;

HBW 10/3000 (нагрузка 29420 н);.....................................................................................от 95 до 650.

Пределы допускаемой относительной погрешности нагрузки, %................................± 1,0.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 5.

Таблица 5

Рабочие условия применения:

-    температура окружающего воздуха,оС ...............................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %........................................70.

Напряжение питания от сети переменного тока частотой (50±1) Гц...................... 220±22 В.

Габаритные размеры, масса, габариты рабочего пространства приведены в таблице 6. Таблица 6

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

В комплект поставки входят:

твердомер NEMESIS 9001, или NEMESIS 9001XL, или NEMESIS 9003, или NEMESIS 9503, или NEMESIS 9803 (по заказу).............................................

..........1 шт.;

1 комплект; ...........1 шт.

вспомогательные принадлежности.................................

руководство по эксплуатации NEMESIS 9000 - 01 РЭ

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями единиц твердости:

-    (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRB; (83±3) ША;

-    (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30Т; (76±6) Ш.30Т;

-    (450±75) HV; (800±50) HV;

-    (100±25) HBW; (200±50) HBW; (400±50) HBW.

Сведения о методах измерений

Твердомеры универсальные NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803. Руководство по эксплуатации. NEMESIS 9000 - 01 РЭ

Нормативные документы, устанавливающие требования к твердомерам универсальным NEMESIS 9001, NEMESIS 9001XL, NEMESIS 9003, NEMESIS 9503, NEMESIS 9803

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

3    ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

4    ГОСТ 8.063-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

5    ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

6    ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

7    ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»

8    ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)».

9    ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла».

10    Техническая документация фирмы-изготовителя.

Лист № 6 Всего листов 6

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
