| Номер в госреестре | 57706-14 |
| Наименование СИ | Системы оптические измерительные с модулями |
| Обозначение типа СИ | MTS-6000, MTS-6000А, MTS-8000Е (cистемы) OTDR серии 8100 (модули) |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия; Компания "JDSU Deutschland GmbH", Германия (срок свидетельства: 25.06.2019) |
| Год регистрации | 2014 |
| Срок свидетельства | 17.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оптические измерительные МТБ-6000, МТБ-6000А, МТБ-8000Е с модулями OTDR серии 8100 (далее по тексту - системы) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия системы основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов
Система представляет собой прибор, состоящий из базового блока, выполненного в трех модификациях МТБ-6000, МТБ-6000а и МТБ-8000Е, каждая из которых может комплектоваться сменным измерительным модулем оптического рефлектометра OTDR серии 8100. Опционально в базовом блоке системы MTS-6000, MTS-6000A могут присутствовать встроенные измеритель мощности, источник оптического излучения и измеритель обратных потерь; в базовом блоке системы MTS-8000 может присутствовать встроенный измеритель мощности.
Модули OTDR серии 8100 позволяют проводить измерения ослабления и расстояния до мест неоднородностей, определение потерь в сростках для одномодового оптического волокна методом обратного рассеяния. Серия 8100 представлена следующими моделями: 8126В, 8126В-FCOMP, 8136В, 8136B-FCOMP, 8115С, 81162С, 81165С, 8126С, 8126C-FCOMP, 8129С, 8136С, 8136C-FCOMP, 8139С, 8139C-FCOMP, 8138С-65, 8115D, 81162D, 81165D, 8126D, 8129D, 8136D. Опционально в каждом из модулей OTDR серии 8100 могут присутствовать измеритель мощности, источник оптического излучения и измеритель обратных потерь. Модули 8126В-FCOMP, 8136B-FCOMP, 8126C-FCOMP, 8136C-FCOMP, 8139C-FCOMP имеют опцию FiberComplete для автоматизированного определения значений ослабления (IL) и обратных потерь (ORL).

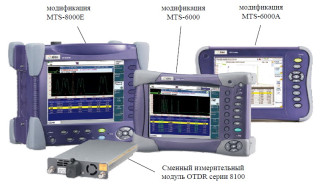

Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный дисплей. Модификации базового блока МТS-6000, МТS-6000А более компактны по сравнению с МТS-8000Е, основное отличие модификаций друг от друга состоит в прилагаемом меню сервисных функций. Базовый блок системы МТS-6000А существует в двух версиях: МТS-6000АV1 (версия 1) и МТS-6000АV2 (версия 2). Блоки двух версий отличаются между собой очертаниями корпуса и сервисными функциями меню. Сменный модуль оптического рефлектометра устанавливается в специальный держатель, установленный на базовом блоке и крепится при помощи установочных винтов. Для ограничения доступа внутрь корпуса базового блока системы производится его пломбирование.
Каждая из модификаций базового блока системы опционально может быть оборудована переговорным устройством и визуальным детектором повреждений, позволяющим оценить целостность волоконно-оптической линии; имеется возможность подключения видеомикроскопа, позволяющего обнаруживать поврежденные разъемы путем отображения увеличенного изображения поверхности разъемов и переговорного устройства, применяемого при монтаже и ремонте волоконно-оптических линий связи.
модификация
MTS-6000A
модификация
MTS-8000E
модификация
MTS-6000
Программное обеспечение (далее по тексту - ПО), входящее в состав системы, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера базового блока системы. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Для защиты от несанкционированного доступа к элементам схемы корпус базового блока системы пломбируют (для МТ8-6000, МТ8-6000А) или наносят защитные наклейки (для МТ8-8000Е).
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Base6k-13454-Win32 | 13454 | F7EA4409 | CRC32 |
| Base6kv2-13451-Win32 | 13451 | C563DB05 | CRC32 |
| Base8k-13455-Win32 | 13455 | 4EE4FE89 | CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Метрологические и технические характеристики представлены в таблицах 2 - 16.
| Наименование характеристики | Значение характеристики модуля оптического рефлектометра | |||
| 8126B | 8126B-FCOMP | 8136B | 8136B-FCOMP | |
| Тип волокна | Одномодовое (SMF) 10/125 мкм | |||
| Рабочие длины волн | 1310+20 / 1550+20 | 1310+20 / 1550+20 | 1310+20/1550+20 нм 1625+20 нм | 1310+20 /1550+20 нм 1625+20 нм |
| Динамический диапазон измерений ослабления*, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 39 дБ (для 1310 нм) 38 дБ (для 1550 нм) | 39 дБ (для 1310 нм) 38 дБ (для 1550 нм) | 39 дБ (для 1310 нм) 38 дБ (для 1550 нм) 38 дБ (для 1625 нм) | 39 дБ (для 1310 нм) 38 дБ (для 1550 нм) 38 дБ (для 1625 нм) |
| Мертвая зона, не более -при измерении ослабления -при измерении положения неоднородности | 2 м 0,65 м | 2 м 0,65 м | 2 м 0,65 м | 2 м 0,65 м |
| Длительность зондирующих импульсов | 5 нс, 10 нс, 30 нс, 100 нс, 300 нс, 1 мкс, 3 мкс, 10 мкс, 20 мкс | |||
| Диапазоны измеряемых длин | 0..Д5 км; 0...1 км; 0...2 км; 0...5 км; 0...10 км; 0...20 км; 0...40 км; 0...80 км; 0...160 км; 0.. .320 км | |||
| Пределы допускаемой абсолютной погрешности при измерении ослабления | ±0,03-А, где А - измеряемое ослабление, дБ | |||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL | AL = ±(0,75 + 1x10-5L+5) м; где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м. | |||
| * здесь и далее Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин. | ||||
| Наименование характеристики | Значение характеристики модуля оптического рефлектометра | ||||
| 8115С | 81162С | 81165С | 8126С | 8126C-FCOMP | |
| Тип волокна | Одномодовое (SMF) 10/125 мкм | ||||
| Рабочие длины волн | 1550+20 | 1625+10 нм | м н -5 5 + 0 5 6 | 1310+20/1550+20 нм | 1310+20/1550+20 нм |
| Динамический диапазон измерений ослабления, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 43 дБ (для 1550 нм) | 42 дБ (для 1625 нм) | 41 дБ (для 1650 нм) | 43 дБ (для 1310 нм) 43 дБ (для 1550 нм) | 43 дБ (для 1310 нм) 43 дБ (для 1550 нм) |
| Мертвая зона, не более -при измерении ослабления -при измерении положения неоднородности | 2 м 0,6 м | 2 м 0,6 м | 2 м 0,6 м | 2 м 0,6 м | 2 м 0,6 м |
| Длительность зондирующих импульсов | 2 нс, 10 нс, 30 нс, 100 нс, 300 нс, 1 мкс, 3 мкс, 10 мкс, 20 мкс | ||||
| Диапазоны измеряемых длин | 0.0,5 км; 0.1 км; 0.2 км; 0.5 км; 0.10 км; 0.20 км; 0.40 км; 0.80 км; 0.160 км; 0.320 км | ||||
| Пределы допускаемой абсолютной погрешности при измерении ослабления | ±0,03-А, где А - измеряемое ослабление, дБ | ||||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL | AL = ±(0,75 + 1x10-5L+5) м; где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м. | ||||
| Наименование характеристики | Значение характеристики модуля оптического рефлектометра | |||
| 8126C-FCOMP | 8129С | 8136С | 8136C-FCOMP | |
| Тип волокна | Одномодовое (SMF) 10/125 мкм | |||
| Рабочие длины волн | 1310+20 /1550+20 нм | 1550+20 /1625+10 нм | 1310+20 /1550+20 нм / 1625+10 нм | 1310+20 /1550+20 нм/ 1625+10 нм |
| Динамический диапазон измерений ослабления, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 43 дБ (для 1310 нм) 43 дБ (для 1550 нм) | 43 дБ (для 1550 нм) 41 дБ (для 1625 нм) | 43 дБ (для 1310 нм) 43 дБ (для 1550 нм) 41 дБ (для 1625 нм) | 43 дБ (для 1310 нм) 43 дБ (для 1550 нм) 41 дБ (для 1625 нм) |
| Мертвая зона, не более -при измерении ослабления -при измерении положения неоднородности | 2 м 0,6 м | 2 м 0,6 м | 2 м 0,6 м | 2 м 0,6 м |
| Длительность зондирующих импульсов | 2 нс, 10 нс, 30 нс, 100 нс, 300 нс, 1 мкс, 3 мкс, 10 мкс, 20 мкс | |||
| Диапазоны измеряемых длин | 0..Д5 км; 0...1 км; 0...2 км; 0...5 км; 0...10 км; 0...20 км; 0...40 км; 0...80 км; 0...160 км; 0.. .320 км | |||
| Пределы допускаемой абсолютной погрешности при измерении ослабления | ±0,03-А, где А - измеряемое ослабление, дБ | |||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL | AL = ±(0,75 + 1x10-5L+5) м; где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м. | |||
| Наименование характеристики | Значение характеристики модуля оптического рефлектометра | ||
| 8139С | 8139C-FCOMP | 8138С-65 | |
| Тип волокна | Одномодовое (SMF) 10/125 мкм | ||
| Рабочие длины волн | 1310+20 /1490±20 /1550+20 нм | 1310+20 /1490+20/ 1550+20 нм | 1310+20 /1550+20 нм / 1650+15-5 нм |
| Динамический диапазон измерений ослабления, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 43 дБ (для 1310 нм) 42,5 дБ (для 1490 нм) 43 дБ (для 1550 нм) | 43 дБ (для 1550 нм) 42,5 дБ (для 1625 нм) 43 дБ (для 1550 нм) | 43 дБ (для 1310 нм) 43 дБ (для 1550 нм) 41 дБ (для 1625 нм) |
| Мертвая зона, не более -при измерении ослабления -при измерении положения неоднородности | 2 м 0,6 м | 2 м 0,6 м | 2 м 0,6 м |
| Длительность зондирующих импульсов | 2 нс, 10 нс, 30 нс, 100 нс, 300 нс, 1 мкс, 3 мкс, 10 мкс, 20 мкс | ||
| Диапазоны измеряемых длин | 0.0,5 км; 0.1 км; 0.2 км; 0.5 км; 0.10 км; 0.20 км; 0.40 км; 0.80 км; 0.160 км; 0.320 км | ||
| Пределы допускаемой абсолютной погрешности при измерении ослабления | ±0,03-А, где А - измеряемое ослабление, дБ | ||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL | AL = ±(0,75 + 1x10-5L+5) м; где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м. | ||
| Наименование характеристики | Значение характеристики модуля оптического рефлектометра | ||
| 8115D | 81162D | 81165D | |
| Тип волокна | Одномодовое (SMF) 10/125 мкм | ||
| Рабочие длины волн | 1550+20 нм | 1625+15-5 нм | 1650±1нм |
| Динамический диапазон измерений ослабления, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 48 дБ (для 1550 нм) | 47 дБ (для 1625 нм) | 46 дБ (для 1650 нм) |
| Мертвая зона, не более -при измерении ослабления -при измерении положения неоднородности | 2,5 м 0,5 м | 2,5 м 0,5 м | 2,5 м 0,5 м |
| Длительность зондирующих импульсов | 2 нс, 10 нс, 30 нс, 100 нс, 300 нс, 1 мкс, 3 мкс, 10 мкс, 20 мкс | ||
| Диапазоны измеряемых длин | 0..Д5 км; 0...1 км; 0...2 км; 0...5 км; 0...10 км; 0...20 км; 0...40 км; 0...80 км; 0...160 км; 0.. .320 км | ||
| Пределы допускаемой абсолютной погрешности при измерении ослабления | ±0,03-А, где А - измеряемое ослабление, дБ | ||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL | AL = ±(0,75 + 1x10-5L+5) м; где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м. | ||
| Наименование характеристики | Значение характеристики модуля оптического рефлектометра | ||
| 8126D | 8129D | 8136D | |
| Тип волокна | Одномодовое (SMF) 10/125 мкм | ||
| Рабочие длины волн | 1310+20 / 1550+20 нм | 1550+20 нм / 1625 15-5 нм | 1310+20 /1550+20 нм / 1625 15-5 нм |
| Динамический диапазон измерений ослабления, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 47 дБ (для 1310 нм) 48 дБ (для 1550 нм) | 48 дБ (для 1550 нм) 47 дБ (для 1625 нм) | 47 дБ (для 1310 нм) 48 дБ (для 1550 нм) 47 дБ (для 1625 нм) |
| Мертвая зона, не более -при измерении ослабления -при измерении положения неоднородности | 2,5 м 0,5 м | 2,5 м 0,5 м | 2,5 м 0,5 м |
| Длительность зондирующих импульсов | 2 нс, 10 нс, 30 нс, 100 нс, 300 нс, 1 мкс, 3 мкс, 10 мкс, 20 мкс | ||
| Диапазоны измеряемых длин | 0.0,5 км; 0.1 км; 0.2 км; 0.5 км; 0.10 км; 0.20 км; 0.40 км; 0.80 км; 0.160 км; 0.320 км | ||
| Пределы допускаемой абсолютной погрешности при измерении ослабления | ±0,03-А, где А - измеряемое ослабление, дБ | ||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL | AL = ±(0,75 + 1x10-5L+5) м; где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м. | ||
| Наименование характеристики | Значение |
| Диапазон длин волн, нм | 800 - 1650 |
| Длины волн калибровки, нм | 850, 1310, 1550 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм* | минус 60 - 10 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при уровне мощности (-30+0,5) дБм, дБ | ± 0,3 |
| Пределы допускаемой относительной погрешности измерений относительных уровней мощности, дБ | ± 0,2 |
| * здесь и далее (дБм) обозначает (дБ) относительно 1 мВт | |
Таблица 9. Встроенный в базовый блок системы MTS-8000E измеритель мощности
| Наименование характеристики | Значение |
| Диапазон длин волн, нм | 800 - 1650 |
| Длины волн калибровки, нм | 850, 1310, 1490, 1550, 1625, 1650 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | минус 50 - 5 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при уровне мощности (-30+0,5) дБм, дБ | ± 0,3 |
| Пределы допускаемого значения относительной погрешности измерений относительных уровней мощности, дБ | ± 0,2 |
Таблица 10. Встроенный в базовый блок системы MTS-6000, MTS-6000A источник _оптического излучения__
| Наименование характеристики | Значение |
| Длины волн излучения, нм | 1310±20, 1550±20, 1625±20 |
| Уровень выходной мощности в непрерывном режиме, дБм, не менее | минус 4 |
| Нестабильность уровня мощности излучения за 15 мин, дБ, не более | 0,02 |
Таблица 11. Опция измерителя обратных потерь базового блока системы MTS-6000, MTS-6000А
| Наименование характеристики | Значение |
| Рабочие длины волн, нм | 1310, 1550 |
| Диапазон измерений уровня обратных потерь, дБ | 45 |
| Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ | ± 1,0 |
Таблица 12. Опция измерителя мощности модуля OTDR серии 8100
| Наименование характеристики | Значение |
| Длины волн калибровки, нм | 1310, 1490, 1550, 1625 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | минус 50 - минус 3 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при уровне мощности (-30+0,5) дБм, дБ | ± 0,5 |
| Пределы допускаемой относительной погрешности измерений относительных уровней мощности, дБ | ± 0,3 |
Таблица 13. Опция источника оптического излучения модуля OTDR серии 8100
| Наименование характеристики | Значение |
| Длины волн излучения, нм | 1310±20, 1550±20, 1625±20 - для всех модулей; 1490±20 - только для модуля 8100C |
| Уровень выходной мощности в непрерывном режиме, дБм, не менее | минус 4 |
| Нестабильность уровня мощности излучения за 1 ч, дБ, не более | 0,1 |
Таблица 14. Опция измерителя обратных потерь модуля OTDR серии 8100
| Наименование характеристики | Значение |
| Рабочие длины волн, нм | 1310, 1490, 1550, 1625, 1650 |
| Диапазон измерений уровня обратных потерь, дБ | 45 |
| Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ | ± 2,0 |
Таблица 15. Модули FiberComplete при тестировании в двух направлениях
| Наименование характеристики | Значение |
| Рабочие длины волн, нм | 1310±20, 1490±20, 1550±20, 1625±20 |
| Диапазон измерений ослабления, дБ | 42 |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ± 0,2 |
| Диапазон измерений уровня обратных потерь, дБ | 50 |
| Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ | ± 1,0 |
Таблица 16. Габаритные размеры и масса
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более: - базовый блок модификаций MTS-6000, MTS-6000А с одним сменным модулем и батареей - базовый блок модификации MTS-8000E с двумя батареями | 285x189x95 326x267x93 |
| Масса, кг, не более: - базовый блок модификаций MTS-6000, MTS-6000А с одним сменным модулем и батареей - базовый блок модификации MTS-8000E с двумя батареями | 3,4 4,3 |
Электропитание систем осуществляется от Li-ion аккумуляторной батареи напряжением 19В (24В) либо от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц через адаптер/зарядное устройство.
Рабочие условия эксплуатации систем:
• температура окружающей среды, °С..........................................от 0 до 40
• относительная влажность воздуха при +30оС, %, не более...........95
• атмосферное давление, кПа.................................................от 84 до 106,7
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель корпуса прибора.
Таблица 18
| Наименование | Количество, шт. |
| Базовый блок* | 1 |
| Модуль OTDR серии 8100 ** | 1 |
| Сетевой адаптер | 1 |
| Руководство по эксплуатации | 1 |
| Кейс для переноски | 1 |
| * модификация по выбору заказчика | |
| ** модель по выбору заказчика | |
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310+30 нм, 1550+30 нм. Диапазон воспроизведения длины: 0,06 - 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: D=+ (0,15+110-6L), где L - воспроизводимая длина. Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: А<0,015Л, где А - измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины):
- при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000 м;
- при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000 м.
2 Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
- диапазон измеряемых значений средней мощности оптического излучения: 10-10-10-2 Вт;
- диапазон длин волн исследуемого излучения: 600-1700 нм;
- длины волн калибровки: 850+10, 1310+10, 1550+10, 1490+5, 1625+5 нм;
- предел допускаемой относительной погрешности измерений средней мощности: на
10 3 3 2
длинах волн калибровки в диапазоне 10 - 2-10" Вт 2,5%, в диапазоне 2-10" - 10 Вт 3,5%, в рабочем спектральном диапазоне 5%, измерений относительных уровней мощности в диапазоне 10-10 - 2-10-3 Вт 1,2%;
- рабочий диапазон длин волн спектральной установки: 600 - 1700 нм;
- предел допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника: 5%;
- предел допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн: 1 нм.
3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ±1,5 %.
«Система оптическая измерительная MTS-6000, MTS-6000A, MTS-8000E с модулями OTDR серии 8100. Руководство по эксплуатации», глава 4.
Нормативные документы, устанавливающие требования к системам оптическим измерительным МТ8-6000, МТ8-6000А, МТ8-8000Е с модулями OTDR серии 8100
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.
