| Номер в госреестре | 57710-14 |
| Наименование СИ | Гамма-радиометры |
| Обозначение типа СИ | РКГ-РМ1406 |
| Изготовитель | ООО "Полимастер", Беларусь, г.Минск |
| Год регистрации | 2014 |
| Срок свидетельства | 25.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Г амма-радиометры РКГ -РМ1406 (далее - радиометры) предназначены для измерения удельной активности или объемной активности гамма - излучающих радионуклидов 137Cs и 40К в воде, продуктах питания, почве, строительных материалах и других объектах окружающей среды.
Принцип действия радиометра основан на регистрации сцинтилляционным детектором Cs(I) гамма- излучения радионуклидов, присутствующих в пробе, измерении аппаратурного спектра и последующей его обработки в ПК по определенному алгоритму и вычислении удельной активности (УА) или объемной активности (ОА) измеряемых радионуклидов. Измеренное значение УА или ОА индицируется на дисплее ПК в режиме реального времени.
Конструктивно детектор размещен в термоударопрочном пылевлагозащищенном тонкостенном металлическом корпусе цилиндрической формы. Проба размещается в сосуд Маринелли объемом 0,5 л, который устанавливается непосредственно на прибор. Для увеличения чувствительности детектор вместе с пробой устанавливается в свинцовый блок защиты.
Питание детектора осуществляется от ПК по USB интерфейсу.

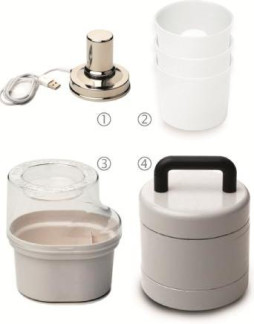

Общий вид прибора представлен на рисунке 1, место пломбирования от несанкционированного доступа - на рисунке 2.
Рисунок 2. Место пломбирования гамма - радиометра РКГ-РМ1406 от несанкционированного доступа (находится на основании прибора)
Программное обеспечение гамма- радиометров состоит из двух частей:
- встроенное ПО (программа микропроцессора), размещенное в энергонезависимой памяти прибора, обеспечивает регистрацию спектров и передачу информации в управляющий ПК;
- загружаемое ПО. “Программа 1406” устанавливается на управляющий ПК перед первым использованием радиометра. Загрузка ПО, устанавливаемого на ПК, осуществляется обычным способом с поставляемого CD диска или через Интернет с сайта ООО «ПОЛИМАСТЕР».
Разделение загружаемого ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все загружаемое ПО и содержит следующие файлы:
137
- “Pm1406Library.dll” - осуществляет расчет удельной активности радионуклидов Cs и 40 137^ 40т/'
K с учетом скорости счета радиационного фона, скорости счета в окнах Cs и K;
- “Pm1406DeviceLibrary.dll” - осуществляет управление набором спектра, чтением параметров, записанных в энергонезависимой памяти прибора и управляет обменом информацией между прибором и ПК.
- “ExchangeLibrary.dll” - осуществляет обмен данными по USB между ПК и прибором.
- “PM1406.exe” - Основной запускаемый файл. Реализует пользовательский интерфейс и все функции, предоставляемые пользователю. Использует все описанные выше *.dll файлы
Запись встроенного ПО в энергонезависимую память прибора осуществляется в процессе производства. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того ПО не может быть изменено без специального оборудования изготовителя.
Защита загружаемого ПО на ПК от преднамеренных и непреднамеренных действий осуществляется сравнением контрольных сумм метрологически значимых файлов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа микропроцессорная | ТИГР.00022.00.02.5- 04 | v 04* | Не определен** | Не опреде- ** лен |
| Программа 1406 “Pm1406Library.dll” | ТИГР.00055.00.00.12 -02 | * v 2.0.0.0 | 6b138f740020a54f08f e943fb9401346*** | MD5 |
| Программа 1406 “Pm1406DeviceLibrary.dll” | ТИГР.00055.00.00.12 -02 | v 1.0.0.0 | 51aa8313e6620f15cf0 74698bfa7cf81*** | MD5 |
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа 1406 “ExchangeLibrary.dll” | ТИГР.00055.00.00.12 -02 | Н< v 1.0.0.0 | cd9c68a1a9936f1b97f da6b56a941148*** | MD5 |
| Программа 1406 “PM1406.exe” | ТИГР.00055.00.00.12 -02 | v 1.0.0.12 | 9ef2f83594f8b3ef0a44 3426f21cae4a*** | MD5 |
Примечание
• * номер версии не ниже указанного в таблице;
• ** встроенное ПО зашивается на стадии производства. Доступа к идентификатору
встроенного ПО нет;
• *** контрольная сумма относится к текущей версии ПО
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А».
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты загружаемого ПО “Программа 1406” от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Метрологические и технические характеристики радиометра приведены в таблице 2. Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений УА (ОА) радионуклида Cs в геометрии измерения сосуд Маринелли, Бк/кг (Бк/л): - с блоком защиты; - без блока защиты. | от 25 до 105 от 100 до 105 |
| Диапазон измерений УА (ОА) радионуклида 40К в геометрии измерения сосуд Маринелли, Бк/кг (Бк/л): - с блоком защиты; - без блока защиты. | от 700 до 105 от 1300 до 105 |
| Пределы допускаемой основной относительной погрешности измерения УА (ОА) радионуклидов 137Cs и 40К, % | ± (30 + К/А), где К - коэффициент, равный 500 Бк/кг для радионуклида 137 Cs с блоком защиты; 2000 Бк/кг для радионуклида 137 Cs без блока защиты, 14000 Бк/кг для радионуклида 40К с блоком защиты; 26000 Бк/кг для радионуклида 40К без блока защиты; А - измеренная удельная активность, Бк/кг. |
| Продолжение таблицы 2 | |
| Наименование параметра | Значение |
| Скорость счета собственного гамма-фона с блоком защиты при значении МЭД внешнего радиационного фона гамма-излучения не более 0,2 мкЗв/ч, с-1: 137 - в окне Cs, не более; | 2 |
| - в окне 40К, не более. | 0,5 |
| Среднеквадратичное отклонение при измерении УА (ОА) (коэффициент вариации), %, не более | 20 |
| Плотность пробы при измерении УА(ОА), г/см3 | от 0,2 до 1,6 |
| Время установления рабочего режима, с, не более | 90 |
| Пределы допускаемой дополнительной относительной погрешности измерения УА (ОА), %: - при изменении температуры окружающего воздуха от нормальной (20 ± 5) °С до 0 °С; | ± 10 |
| - при изменении температуры окружающего воздуха от нормальной (20 ± 5) °С до 50 °С; | ± 15 |
| - при относительной влажности окружающего воздуха 98 % при 35 °С; | ± 10 |
| - при воздействии магнитного поля промышленной частоты напряженностью 800 А/м; | ± 10 |
| - при воздействии радиочастотных электромагнитных полей. | ± 10 |
| Рабочие условия эксплуатации гамма - радиометра: - диапазон температур окружающего воздуха, °С; | от 0 до 50 |
| - относительная влажность окружающего воздуха при 35 °С, %; | не более 98 |
| - давление, кПа. | от 84 до 106,7 |
| Степень защиты, обеспечиваемая корпусом прибора по ГОСТ 14254 | IP 55 |
| Масса прибора без блока защиты, кг, не более | 0,5 |
| Масса блока защиты, кг, не более | 20 |
| Масса прибора в упаковке, кг, не более | 1,0 |
| Масса блока защиты в упаковке, кг, не более | 22,0 |
| Габаритные размеры прибора без блока защиты, мм, не более | диаметр 80 х 84 |
| Габаритные размеры блока защиты, мм, не более | диаметр 154 х 188 |
| Габаритные размеры прибора в упаковке, мм, не более | 170 х 135 х185 |
| Габаритные размеры блока защиты в упаковке, мм, не более | 222х198х198 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 8 |
| Среднее время восстановления, мин. | 60 |
Знак утверждения типа наносится на титульный лист паспорта гамма - радиометра ТИГР.412128.003ПС типографским способом.
В комплект поставки радиометров входят изделия и документы, указанные в таблице 3. Таблица 3
| Наименование, тип | Обозначение | Количество |
| Гамма-радиометр РКГ -РМ1406 | ТИГР.412128.003 | 1 |
| Паспорт 1) | ТИГР.412128.003ПС | 1 |
| Наименование, тип | Обозначение | Количество |
| Краткое руководство по эксплуатации | ТИГР.412128.003КРЭ | 1 |
| Комплект принадлежностей: | ТИГР.305621.513 | 1 |
| - блок защиты 2) | ТИГР.301111.053 | 1 |
| - сосуд Маринелли объемом 0,5 л | ТИГР.735231.097 | 3 |
| - набор сосудов Маринелли объемом 0,5 л 2) | ТИГР.305621.514 | 1 |
| Электронный носитель (программное обеспечение, руководство по эксплуатации) | ||
| Упаковка гамма-радиометра | ТИГР.305641.090 | 1 |
^ В состав Паспорта входит методика поверки
2) Поставляется по требованию потребителя по отдельному заказу
осуществляется по документу МРБ МП.2325-2013 «Гамма-радиометры РКГ-РМ1406. Методика поверки», утвержденному БелГИМ 19 июня 2013 г.
При поверке гамма-радиометров применяются эталонные радиоактивные растворы с радионуклидом 137Cs объемной активностью (0,5±0,1) ТО2 Бк/л, (5,0±1,0) ТО2 Бк/л, (5,0±1,0) Т03 Бк/л, (7,5±1,0) Т04 Бк/л в геометрии сосуд Маринелли, аттестованные с погрешностью не более ±6%.
приведены в Руководстве по эксплуатации «Гамма-радиометр РКГ-РМ1406. Руководство по эксплуатации. ТИГР.412128.003РЭ».
Нормативные и технические документы, устанавливающие требования к гамма-радиометрам РКГ-РМ1406
ГОСТ 23923-89. Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний.
ТУ BY 100345122.069-2013 "Гамма- радиометр РКГ-РМ1406. Технические условия".
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
