| Номер в госреестре | 57710-19 |
| Наименование СИ | Гамма-радиометры |
| Обозначение типа СИ | РКГ-РМ1406 |
| Изготовитель | ООО "Полимастер", Беларусь, г.Минск |
| Год регистрации | 2019 |
| Срок свидетельства | 30.08.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Г амма-радиометры РКГ-РМ1406 (далее - радиометры) предназначены для измерений удельной активности или объемной активности гамма-излучающих радионуклидов 137Cs и 40К в воде, продуктах питания, почве, строительных материалах и других объектах окружающей среды.
Принцип действия радиометра основан на регистрации сцинтилляционным детектором Cs(I) гамма-излучения радионуклидов, присутствующих в пробе, измерении аппаратурного спектра и последующей его обработки персональным компьютером (ПК) по определенному алгоритму и вычислении удельной активности (УА) или объемной активности (ОА) измеряемых радионуклидов. Измеренное значение УА или ОА индицируется на дисплее ПК в режиме реального времени.
Конструктивно детектор размещен в термоударопрочном пылевлагозащищенном тонкостенном металлическом корпусе цилиндрической формы. Проба помещается в сосуд Маринел-ли объемом 0,5 л, который устанавливается непосредственно на радиометр. Для увеличения чувствительности детектор вместе с пробой устанавливается в свинцовый блок защиты.
Питание детектора осуществляется от ПК по USB интерфейсу.

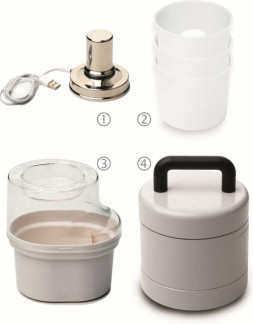

Общий вид радиометра представлен на рисунке 1, место пломбирования от несанкционированного доступа - на рисунке 2.
Программное обеспечение (ПО) гамма-радиометров состоит из двух частей:
- встроенное ПО (программа микропроцессора), размещенное в энергонезависимой памяти радиометра, обеспечивает регистрацию спектров и передачу информации в управляющий ПК;
- загружаемое ПО «Программа 1406» устанавливается на управляющий ПК перед первым использованием радиометра. Загрузка ПО, устанавливаемого на ПК, осуществляется обычным способом с поставляемого CD диска или через Интернет с сайта ООО «ПОЛИМАСТЕР».
Разделение загружаемого ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все загружаемое ПО и содержит следующие файлы:
- «Pm1406Library.dll» - осуществляет расчет удельной активности радионуклидов
137 40 137
Cs и K с учетом скорости счета радиационного фона, скорости счета в окнах Cs
40
и K и с учетом геометрии измерения;
- «Pm1406DeviceLibrary.dll» - осуществляет управление набором спектра, чтением параметров, записанных в энергонезависимой памяти радиометра и управляет обменом информацией между радиометром и ПК;
- «ExchangeLibrary.dll» - осуществляет обмен данными по USB интерфейсу между ПК и радиометром;
- «PM1406.exe» - основной запускаемый файл. Реализует пользовательский интерфейс и все функции, предоставляемые пользователю. Использует все описанные выше *.dll файлы.
Влияние ПО учтено при нормировании метрологических характеристик.
Запись встроенного ПО в энергонезависимую память радиометра осуществляется в процессе производства. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того, ПО не может быть изменено без специального оборудования изготовителя.
Защита загружаемого ПО на ПК от преднамеренных и непреднамеренных действий осуществляется сравнением контрольных сумм метрологически значимых файлов.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО гамма-радиометров РКГ-РМ1406 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты загружаемого ПО «Программа 1406» гамма-радиометров РКГ-РМ1406 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Идентификационные данные ПО приведены в Таблице 1.
| Идентификационные данные (признаки) | Значение |
| Программа микропроцессора | |
| Идентификационное наименование ПО | ТИГР.00022.00.02.5-04 |
| Номер версии (идентификационный номер) ПО | v 04* |
| Цифровой идентификатор ПО | ** Не определен |
| Программа 1406 «Pm1406Library.dll» | |
| Идентификационное наименование ПО | ТИГР.00055.00.00-06 |
| Номер версии (идентификационный номер) ПО | Н< v 2.0.0.0 |
| Цифровой идентификатор ПО (MD5) | 956c61f79b3280be8341ab8cc713290a*** |
| Программа 1406 «Pm1406DeviceLibrary.dll» | |
| Идентификационное наименование ПО | ТИГР.00055.00.00-06 |
| Номер версии (идентификационный номер) ПО | v 1.0.0.0 |
| Цифровой идентификатор ПО (MD5) | 2e49bd5f52b7037cf3a4e626be984e10*** |
| Программа 1406 «ExchangeLibrary.dll» | |
| Идентификационное наименование ПО | ТИГР.00055.00.00-06 |
| Номер версии (идентификационный номер) ПО | v 1.0.0.0 |
| Цифровой идентификатор ПО (MD5) | 7046f62d0e1e0331e4f8637786156944*** |
| Программа 1406 «PM | 1406.exe» |
| Идентификационное наименование ПО | ТИГР.00055.00.00-06 |
| Номер версии (идентификационный номер) ПО | v 1.2.28.12 |
| Цифровой идентификатор ПО (MD5) | ab23f1b338017f1f1414644569f43d83*** |
| Примечание: | |
| - номер версии не ниже указанного в таблице | |
| - доступа к идентификатору встроенного ПО нет | |
| - контрольная сумма относится к текущей версии ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений УА (ОА) радионуклида 137Cs в геометрии измерения сосуд Маринелли, Бк/кг (Бк/л): | |
| - с блоком защиты | от 25 до 105 |
| - без блока защиты | от 100 до 105 |
| Диапазон измерений УА (ОА) радионуклида 40К в геометрии измерения сосуд Маринелли, Бк/кг (Бк/л): | |
| - с блоком защиты | от 700 до 105 |
| - без блока защиты | от 1300 до 105 |
| Пределы допускаемой основной относительной погрешности при измерении УА (ОА) радионуклидов Cs и 40К, % | ± (30 + К/А), где К - коэффициент, равный 137 - 500 Бк/кг для радионуклида Cs с блоком защиты; 137 - 2000 Бк/кг для радионуклида Cs без блока защиты, - 14000 Бк/кг для радионуклида 40К с блоком защиты; - 26000 Бк/кг для радионуклида 40К без блока защиты; А - измеренная удельная активность, Бк/кг. |
| Наименование характеристики | Значение |
| Скорость счета собственного гамма-фона с блоком защиты при значении МЭД внешнего радиационного фона гамма-излучения не более 0,2 мкЗв/ч, с-1, не более: | |
| 137 - в окне Cs | 2 |
| 40т,- в окне К | 0,5 |
| Коэффициент вариации, %, не более | 20 |
| Плотность пробы при измерении УА(ОА), г/см3 | от 0,2 до 1,6 |
| Пределы допускаемой дополнительной относительной погрешности при измерении УА (ОА), %: | |
| - при изменении температуры окружающего воздуха от нормальной (20±5) °С до 0 °С | ± 10 |
| - при изменении температуры окружающего воздуха от нормальной (20±5) °С до +50 °С | ± 15 |
| - при относительной влажности окружающего воздуха до 98 % при +35 °С | ± 10 |
| - при воздействии магнитного поля промышленной частоты напряженностью 800 А/м, не более | ± 10 |
| - при воздействии радиочастотных электромагнитных полей в диапазоне частот от 80 до 1000 МГц (испытательный уровень 4 (30 В/м)) и в диапазонах частот от 800 до 960 МГц и от 1,4 до 2,5 ГГц (в условиях помехоэмиссии от цифровых радиотелефонов) | ± 10 |
| Нормальные условия измерений | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры радиометра без блока защиты, мм, не более | |
| - диаметр | 80 |
| - высота | 84 |
| Г абаритные размеры блока защиты, мм, не более | |
| - диаметр | 154 |
| - высота | 188 |
| Габаритные размеры радиометра в упаковке, мм, не более | |
| - длина | 170 |
| - ширина | 135 |
| - высота | 185 |
| Габаритные размеры блока защиты в упаковке, мм, не более | |
| - длина | 222 |
| - ширина | 198 |
| - высота | 198 |
| Масса радиометра без блока защиты, кг, не более | 0,5 |
| Масса блока защиты, кг, не более | 20 |
| Наименование характеристики | Значение |
| Масса радиометра в упаковке, кг, не более | 1,0 |
| Масса блока защиты в упаковке, кг, не более | 22,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +50 |
| - относительная влажность при температуре 35 °С, % | до 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Степень защиты, обеспечиваемая корпусом радиометра по ГОСТ 14254 | IP 55 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 8 |
| Среднее время восстановления, мин | 60 |
наносится на титульный лист паспорта гамма - радиометра ТИГР.412128.003ПС типографским способом.
Комплектность радиометров
Таблица 4 - Комплектность гамма-радиометров РКГ-РМ1406
| Наименование, тип | Обозначение | Количество |
| Г амма-радиометр РКГ -РМ1406 | ТИГР.412128.003 | 1 |
| Паспорт 1) | ТИГР.412128.003ПС | 1 |
| Методика поверки | МРБ МП 2325-2013 | 1 |
| Краткое руководство по эксплуатации | ТИГР.412128.003КРЭ | 1 |
| Комплект принадлежностей: | ТИГР.305621.513 | 1 |
| Упаковка гамма-радиометра | ТИГР.305641.090 | 1 |
| 1) В состав паспорта входит методика поверки | ||
осуществляется по документу МРБ МП.2325-2013 «Гамма-радиометры РКГ-РМ1406. Методика поверки», утвержденному БелГИМ 19 июня 2013 г. (с извещением ТИГР.215-18 об изменении №1 МРБ МР.2325-2013, утвержденным БелГИМ 02.10.2018 г.).
Основные средства поверки:
137
рабочие эталоны 2-го разряда по ГОСТ 8.033-96 растворы радионуклида Cs объемной активностью (0,5±0,1)Д02 Бк/л, (5,0±1,0)Д02 Бк/л, (5,0±1,0)Д03 Бк/л, (7,5±1,0)Д04 Бк/л в геометрии сосуд Маринелли, аттестованные с погрешностью не более ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 23923-89 Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ТУ BY 100345122.069-2013 Гамма-радиометр РКГ-РМ1406. Технические условия
