Термопреобразователи сопротивления технические ТСТП, ТСТМ, 57713-14

Термопреобразователи сопротивления технические ТСТП, ТСТМ модификаций ТСТП-

Документы

Карточка СИ

Номер в госреестре	57713-14
Наименование СИ	Термопреобразователи сопротивления технические
Обозначение типа СИ	ТСТП, ТСТМ
Изготовитель	ООО НПК "Приборист", г.Протвино
Год регистрации	2014
Срок свидетельства	25.06.2019
МПИ (интервал между поверками)	4 года
Описание типа	скачать

Назначение

Термопреобразователи сопротивления технические ТСТП, ТСТМ модификаций ТСТП-

01, ТСТП-02, ТСТП-03, ТСТП-04, ТСТП-05, ТСТП-06, ТСТП-07, ТСТП-08, ТСТП-09, ТСТП-10, ТСТП-11, ТСТП-12, ТСТП-13, ТСТП-14, ТСТП-15, ТСТП-16, ТСТП-17, ТСТМ-01, ТСТМ-02, ТСТМ-03, ТСТМ-04, ТСТМ-05, ТСТМ-06, ТСТМ-07, ТСТМ-08, ТСТМ-09, ТСТМ-10, ТСТМ-11,

ТСТМ-12, ТСТМ-13, ТСТМ-14, ТСТМ-15, ТСТМ-16, ТСТМ-24, ТСТМ-25, ТСТМ-26 предназначены для измерений температуры газообразных, жидких (не агрессивных к материалу оболочки) сред, сыпучих и твердых тел.

Описание

Принцип действия термопреобразователей сопротивления технических ТСТП, ТСТМ основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры. Схема соединения внутренних проводников ТС двухпроводная, трехпроводная или четырехпроводная по ГОСТ 6651-2009. Помимо материала ЧЭ (в ТСТП - платина, в ТСТМ - медь) модификации ТС различаются конструкцией защитной арматуры и способом крепления, классом допуска и диапазоном измеряемых температур.

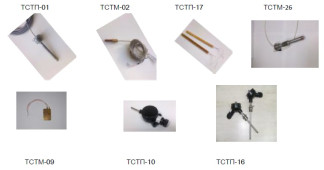

ТСТП-01

ТСТМ-02

ТСТП-17

ТСТМ-26

ТСТМ-09

ТСТП-10

ТСТП-16

ТС каждой модификации имеют несколько исполнений и различаются длиной монтажной части и/или значением сопротивления при 0 °С (R0). В ТС модификаций ТСТМ используются ЧЭ с номинальными статическими характеристиками (НСХ) преобразования 50М или 100М по ГОСТ 6651-2009. Для ТС модификаций ТСТП используются ЧЭ с номинальными статическими характеристиками (НСХ) преобразования 50П, 100П, 500П, 1000П, Pt 50, Pt 100, Pt 500, Pt 1000 по ГОСТ 6651-2009. Кожух с ЧЭ и выводами засыпается окисью алюминия, окисью магния или заполняются кремнийорганической пастой (в зависимости от рабочей температуры). Материал корпуса ТС — коррозионно-стойкая сталь 08Х18Н10Т, 9Х18Н10Т или

Лист № 2 Всего листов 5

латунь Л63. Модификации ТСТМ/ТСТП-08, ТСТМ/ТСТП-09 выполнены в плоском прямоугольном корпусе с размерами 30x20x5 мм, длина выводов не менее 100 мм. Модификация ТСТП-17 выполнена в прямоугольном корпусе с размерами 100x11x2 мм, длина выводов не менее 100 мм.

Технические характеристики

Электрическое сопротивление изоляции между электрической цепью чувствительного элемента ТС и защитной арматурой, не менее:

100 МОм - при температуре от 15 до 35 °С; 20 МОм - при температуре от 100 до 180 °С.

Номинальный измерительный ток:

1 мА для ТС с R0=50 Ом, R0=100 Ом;

0,2мА для ТС с R0=500 Ом;

0,1мА для ТС с Ro=1000 Ом.

Диапазоны измерений, номинальные сопротивления Ro и классы допуска по ГОСТ 6651-2009, габаритные и массовые характеристики термопреобразователей сопротивления технических ТСТП, ТСТМ приведены в таблице 1.

Таблица 1.

Модификация ТС	Классы допуска по ГОСТ 6651-2009	* й г О р • Я ^ о ч 2 & 4 0 Ни - о 5 с и g	Номинальное сопротивление Ко, Ом	Диаметр защитного корпуса, мм	,и , , 1 : надо К О 4 ё ё а : s Ды вт со	а,. о ч: н М .т о	^ ^ л ли § и <и а и н , ч S WS ю <U OS <D ре н pq v
ТСТП-01	А В С	--- Ui Ui Ui ООО 854 ООО	50, 100	8	620.1040	0, 4 0, 4 о	30
ТСТМ-01	А В С	--- Ul Ul Ul ООО 852 ООО	50, 100	8	620.1040	0, 4 0, 4 о	30
ТСТП-02 ТСТМ-02	С	0 5 0 5 -	50, 100, 500, 1000	5	120.1600	4 ,0 0, ,01 0,	8
ТСТП-03 ТСТМ-03	С	0 5 0 5 -	50, 100, 500, 1000	5	120.1600	4 ,0 0, ,01 0,	8
ТСТП-04 ТСТМ-04	С	0 5 0 5 -	50, 100	8	470.4970	0, 4 ,0 0,	8
ТСТП-05 ТСТМ-05	С	0 5 0 5 -	50, 100	9	100.400	0, 4 0, 3 о	8
ТСТП-06 ТСТМ-06	С	0 5 0 5 -	50, 100, 500, 1000	9	60.320	8 ,2 0, 2 0,	8
ТСТП-07	А В С	--- Ul Ul Ul ООО 854 ООО	50, 100	8	80.500	9 ,3 0, 4 ,2 0,	30
ТСТМ-07	А В С	--- Ul Ul Ul ООО 852 ООО	50, 100	8	80.500	9 ,3 0, 4 ,2 0,	30
ТСТП-08 ТСТМ-08	С	0 5 0 5 -	50, 100	Плоские, 5=2	100, 120	0,25; 0,36	10

ТСТП-09	С	-50.	.150	50, 100, 500, 1000	Плоские, 20x30x5	130	0,05	8
ТСТМ-09	С	-50.	.150	50, 100	Плоские, 20x30x5	130	0,05	8
ТСТП-10	С	-50.	.100	50, 100	6	130	0,13	30
ТСТМ-10
ТСТП-11	С	0.	.50	50, 100	10	145	0,10	1
ТСТМ-11
ТСТП-12	А	-50.	.140
	В	-50.	150	50, 100	10	80.500	9 ,3 0, 4 ,2 0,	30
ТСТМ-12	С
ТСТП-13	А	-50.	.140
	В	-50.	150
	С	-50.	.180	50, 100	10	80.500	5 ,2 0, 5 0,	30
ТСТМ-13	А	-50.	.120
	В	-50.	150
	С	-50.	.180
ТСТП-14	А	-50.	.140
	В	-50.	150				5 ,2 0, 5 0,
	С	-50.	.180	50, 100	8	120		30
ТСТМ-14	А	-50.	.120
	В	-50.	150
	С	-50.	.180
ТСТП-15	А	-50.	.140
	В	-50.	150				9 ,3 0, 4 ,2 0,
	С	-50.	.180	50, 100	8	80.500		30
ТСТМ-15	А	-50.	.120
	В	-50.	150
	С	-50.	.180
ТСТП-16	С	-50.	.180	50, 100	6	80.250	0, 2 0, 3 О	8
ТСТМ-16
ТСТП-17	С	-50.	.150	50, 100	Плоские,	190,230	0 0, 5 ,0 0,	8
ТСТМ-17					5=2
ТСТМ-24	С	-50.	.150	50, 100	12	160	0,36	30
ТСТМ-25	С	-50.	.150	50, 100	10	140	0,30	30
ТСТМ-26	С	-50.	.150	50, 100	6	250	0,07	8

По устойчивости к механическим воздействиям ТС соответствуют группе исполнения N3 по ГОСТ Р 52931-2008.

По виду климатического исполнения ТС соответствуют группе исполнения С4 по ГОСТ Р 52931-2008.

Степень защиты от воды и пыли IP05 по ГОСТ 14254.

Вероятность безотказной работы термопреобразователей сопротивления технических ТСТП, ТСТМ 0,95 за 40000 ч.

Средний срок службы не менее 8 лет.

Комплектность

Комплектность термопреобразователей сопротивления технических ТСТП, ТСТМ приведена в таблице 2.

Таблица 2

Наименование	Кол-во, шт.	Примечание
Термопреобразователь сопротивления технический ТСТП, ТСТМ	1	Модификация согласно заказа
Паспорт НПК- 003-31846771 ПС	1	-
Руководство по эксплуатации НПК- 00331846771 РЭ	1 экз. на партию	Поставляются 1 экз. с первой партией ТС, далее - по заявке потребителя.
Поверка Поверка термопреобразователей сопротивления	технических	ТСТП, ТСТМ осуществляется по

ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- измеритель температуры многоканальный прецизионный МИТ 8.10, диапазон

0,001.2000 Ом, ПГ ±(0,0005+10-5-R)... ±(0,005+10-5-R), Ом;

- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1, диапазон минус 50.450 °С, 2-го разряда;

- термостат переливной прецизионный ТПП-1.1, диапазон минус 40.100 °С, стабильность ± 0,01 °С, неравномерность поля температур ± 0,01 °С.

Сведения о методах измерений

Сведения о методах измерений содержатся в руководстве по эксплуатации «Термопреобразователи сопротивления технические ТСТП, ТСТМ. Руководство по эксплуатации НПК-003-31846771 РЭ».

Нормативные и технические документы, устанавливающие требования к термометрам сопротивления техническим ТСТП, ТСТМ:

1 ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

2 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

3 Техническая документация фирмы-изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
