Номер в госреестре | 57714-14 |
Наименование СИ | Осциллографы-мультиметры портативные |
Обозначение типа СИ | Siglent SHS806, Siglent SHS810, Siglent SHS1062, Siglent SHS1102 |
Изготовитель | "Siglent Technologies Co., Ltd.", Китай |
Год регистрации | 2014 |
Срок свидетельства | 25.06.2019 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Осциллографы-мультиметры портативные Siglent SHS806, Siglent SHS810, Siglent SHS1062, Siglent SHS1102 (далее осциллографы-мультиметры) предназначены для измерения амплитудных и частотно-временных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра.
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.
Осциллографы-мультиметры выполнены в виде моноблока с внешним сетевым блоком питания (имеется возможность работы от аккумулятора). На лицевой панели расположены цветной жидкокристаллический дисплей, органы управления, входные гнезда мультиметра, выключатель. На верхней стороне осциллографа-мультиметра находятся входные разъёмы каналов вертикального отклонения, на правой стороне расположены разъем для подключения сетевого блока питания и разъемы интерфейсов связи, на левой стороне расположена съёмная ручка для переноски. На задней панели расположены отсек для установки аккумулятора и откидной упор.
Осциллографы-мультиметры имеют 4 модификации (модели): Siglent SHS806, Siglent SHS810, Siglent SHS1062, Siglent SHS1102, различающиеся полосой пропускания, диапазонами установки коэффициента развертки. Модификации Siglent SHS1062, Siglent SHS1102 имеют изолированные входы каналов вертикального отклонения.
Фотографии общего вида осциллографов-мультиметров представлены на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.
L к

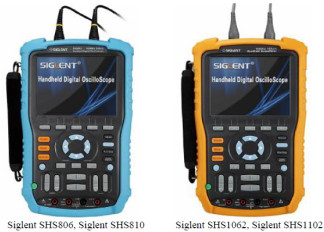

Siglent SHS806, Siglent SHS810 Siglent SHS1062, Siglent SHS1102 Рисунок 1. Фотографии общего вида осциллографов-мультиметров
Рисунок 2. Схема пломбировки осциллографов-мультиметров (задняя панель) Программное обеспечение
Программное обеспечение (ПО) осциллографов-мультиметров предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи.
Контроль целостности ПО выполняется автоматически при каждом запуске.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Идентификационные данные программного обеспечения
Наименование модификации | Идентификационное наименование | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора |
Siglent SHS806 | SHS806 | 3.01.01.х* | — | — |
Siglent SHS810 | SHS810 | 3.01.01.х* | ||
Siglent SHS1062 | SHS1062 | 3.01.01.х* | ||
Siglent SHS1102 | SHS1102 | 3.01.01.х* |
* - номер версии ПО осциллографов-мультиметров определяют первые три цифры, разделенные точками. Вместо х могут быть любые символы.
Режим осциллографа
Параметры каналов вертикального отклонения
Количество каналов | 2 |
Диапазон установки коэффициентов отклонения каждого из каналов (ступенями соответственно ряду 1-2-5): - Siglent SHS806, Siglent SHS810; - Siglent SHS1062, Siglent SHS1102 | от 2 мВ/дел до 100 В/дел; от 5 мВ/дел до 100 В/дел |
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения | ±(0,03-|их|+0,2дел-Коткл+2) мВ при Коткл < 200 мВ/дел; ±(0,03 • |их|+0,2дел-Коткл+100) мВ при Коткл = 500 мВ/дел; ±(0,03 • |Их|+0,2дел ^Коткл+0,1) В при Коткл > 1 В/дел, где Ux- измеренное значение напряжения, Коткл - установленное значение коэффициента отклонения |
Полоса пропускания (3 дБ): - Siglent SHS806, Siglent SHS1062; - Siglent SHS810, Siglent SHS1102 | от 0 до 60 МГц; от 0 до 100 МГц |
Время нарастания переходной характеристики каждого из каналов, нс, не более: - Siglent SHS806, Siglent SHS1062; - Siglent SHS810, Siglent SHS1102 | 5,8; 3,5 |
Число разрядов АЦП | 8 |
Максимальная частота дискретизации, ГГ ц | 1 |
Максимальная эквивалентная частота дискретизации, ГГц | 50 |
Максимальный объем памяти, точек | 2106 при работе одного канала; 1106 при работе двух каналов |
Входной импеданс каждого из каналов | Rbx=1 МОм ±2 %, Свх не более 21 пФ |
Связь по входу | открытый вход (DC), закрытый вход (AC), замыкание на землю (GND) |
Параметры канала горизонтального отклонения
Диапазон установки коэффициента развертки (с шагом 1-2,5-5): - Siglent SHS806, Siglent SHS1062; - Siglent SHS810, Siglent SHS1102 | от 5 нс/дел до 50 с/дел; от 2,5 нс/дел до 50 с/дел |
Пределы допускаемой относительной погрешности коэффициента развертки, % | ±0,005 |
Режимы работы | основной, растяжка, SCAN, Х-Y |
Параметры канала синхронизации
Режимы запуска развёртки | автоколебательный Auto, ждущий Normal, однократный Single |
Типы синхронизации | по фронту/спаду; по видеосигналу; по длительности импульса (20 нс - 10 с) |
Диапазон задержки сигнала запуска | от 100 нс до 1,5 с |
Источник сигнала запуска | внутренний (каналы СН1, СН2) |
Диапазон установки уровня запуска для внутренней синхронизации | ±6 делений |
Запуск по видеосигналу | |
Стандарты видеосигналов | NTSC, PAL и SECAM |
Технические параметры
Режим усреднения, выборки | 4, 16, 32, 64, 128, 256 |
Интерполяция | sin (x)/x, линейная |
Автоматические измерения | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise Time, Fall Time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bvid, Phase, FFT |
Встроенный частотомер | от 10 Гц до максимальной частоты полосы пропускания, 6 разрядов |
Математические операции | сложение, вычитание, умножение, деление, быстрое преобразование Фурье |
Сохранение во внутреннюю память: | |
- настроек; | до 20; |
- осциллограмм | до 10 |
Интерфейсы связи | USB-device, USB-host |
Дисплей | ЖК, TFT, 145 мм (5,7"), 8*12 делений, разрешение 320*234, 65536 цветов |
Режим мультиметра
Измерение напряжения постоянного тока
Верхний предел измерения | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности |
60 мВ | 0,01 мВ | ±(0,01 •Ux + 60k) мВ |
600 мВ | 0,1 мВ | ±(0,01-Ux + 5k) мВ |
6 В | 0,001 В | ±(0,01 •Ux + 5k) В |
60 В | 0,01 В | |
600 В | 0,1 В | |
1000 В | 1 В |
Ux - измеренное значение напряжения постоянного тока.
Измерение силы постоянного тока
Верхний предел измерения | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности |
60 мА | 0,01 мА | ±(0,01 •Ix + 5k) мА |
600 мА | 0,1 мА | |
6 А | 0,001 А | ±(0,015Тх + 5k) А |
10 А | 0,01 А |
1х - измеренное значение силы постоянного тока.
Измерение напряжения переменного тока
Верхний предел измерения | Диапазон частот, Гц | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности |
60 мВ | 40-1000 | 0,01 мВ | ±(0,01 •U + 60k) мВ |
600 мВ | 0,1 мВ | ±(0,01-U + 5k) мВ | |
6 В | 0,001 В | ±(0,01 •U + 5k) В | |
60 В | 0,01 В | ||
600 В | 0,1 В | ||
750 В | 1 В |
их - измеренное значение напряжения переменного тока.
Измерение силы переменного тока
Верхний предел измерения | Диапазон частот, Гц | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности |
60 мА | 40-500 | 0,01 мА | ±(0,015Тх + 10k) мА |
501-1000 | ±(0,02Тх + 10k) мА | ||
600 мА | 40-500 | 0,1 мА | ±(0,015Тх + 10k) мА |
501-1000 | ±(0,02Тх + 10k) мА | ||
6 А | 40-500 | 0,001 А | ±(0,015 Тх + 10k) А |
501-1000 | ±(0,02Тх + 30k) А | ||
10 А | 40-500 | 0,01 А | ±(0,015 Тх + 10k) А |
501-1000 | ±(0,02Тх + 10k) А |
1х - измеренное значение силы переменного тока.
Верхний предел измерения | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности |
600 Ом | 0,1 Ом | ±(0,01 •Rx + 5k) Ом |
6 кОм | 0,001 кОм | ±(0,01 -Rx + 5k) кОм |
60 кОм | 0,01 кОм | |
600 кОм | 0,1 кОм | |
6 МОм | 0,001 МОм | ±(0,01-Rx + 5k) МОм |
60 МОм | 0,01 МОм | ±(0,02-Rx + 10k) МОм |
Rx - измеренное значение электрического сопротивления постоянному току.
Измерение электрической емкости
Верхний предел измерения | Значение единицы младшего разряда (k) | Пределы допускаемой основной абсолютной погрешности |
40 нФ | 0,01 нФ | ±(0,03 -Сх + 10k) нФ, свыше 5 нФ |
400 нФ | 0,1 нФ | ±(0,04-Сх + 5k) нФ |
4 мкФ | 0,001 мкФ | ±(0,04-Сх + 5k) мкФ |
40 мкФ | 0,01 мкФ | |
400 мкФ | 0,1 мкФ |
Сх - измеренное значение электрической емкости.
Дополнительная погрешность измерений в режиме мультиметра от изменения температуры окружающего воздуха на 1 °С в диапазоне температур от 0 до 18 °С и от 28 до 40 °С не более 0,1 от основной.
Общие технические характеристики
Питание: - от сети переменного тока 50 Гц (через внешний блок питания 9 В/4 А); - от съёмного аккумулятора Li-ion 5000 мАч | (100-240) В; 7,4 В |
Условия эксплуатации: | |
нормальные | |
- температура, °С; | от 18 до 28; |
- влажность, %; | до 75 |
рабочие | |
- температура, °С; | от 0 до 40; |
- влажность, % | до 85 при 40 °С |
Условия хранения: | |
- температура, °С; | от минус 20 до 70; |
- влажность, % | до 85 при 40 °С |
Габаритные размеры, мм (длина, ширина, высо | 259x167x60 |
та) | |
Масса, кг | 1,7 |
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус осциллографов-мультиметров в виде наклейки.
1. Осциллограф-мультиметр....
2. Сетевой блок питания..........
3. Измерительные провода.........................................................................................1 пара
4. Пробник.....................................................................................................................2 шт.
5. Калибровочное устройство для пробников............................................................1 шт.
6. USB-кабель................................................................................................................1 шт.
7. CD диск с ПО............................................................................................................1 шт.
8. Руководство по эксплуатации................................................................................1 экз.
9. Методика поверки МП 06/002-14 .......................................................................... 1 экз.
10. Упаковочная тара.....................................................................................................1 шт.
Осуществляется по документу МП 06/002-14 «Осциллографы-мультиметры портативные Siglent SHS806, Siglent SHS810, Siglent SHS1062, Siglent SHS1102. Методика поверки», разработанному и утвержденному ФБУ «ЦСМ Московской области» 31 марта 2014 г.
Основные средства поверки:
Калибратор универсальный 9100 с опциями 100 и 250 (ГР № 25985-09)
- для поверки в режиме осциллографа: диапазон U= от ±4,4400 мВ до ±133,44 В на Rн=1 МОм, погрешность ±(0,002-UBbiX + 40 нВ); диапазон частот от 10 Гц до 250 МГц, погрешность ±0,2540-6^вых; время нарастания/спада импульса - менее 1 нс;
- для поверки в режиме мультиметра: диапазон U==(0 - 1050) В, погрешность ±(0,00006-ивых + 4,16 мкВ) — ±(0,00006^^ + 19,95 мВ); диапазон I==(0 - 20) А, погрешность ±(0,00014-1вых + 11 нА) — ±(0,00055•1вых + 4,5 мА); диапазон U~=(0 - 1050) В, погрешность ±(0,0004-^^ + 384 мкВ) — ±(0,0012^вых + 315 мВ); диапазон L=(0 - 20) А, погрешность ±(0,0007-1вых + 900 нА) — ±(0,005-1вых + 23 мА); диапазон R=(0 - 400) МОм, погрешность ±(0,00025^вых + 10 мОм) — ±(0,0026^вых + 40 кОм); диапазон С=(0,0005 - 400) мкФ, погрешность ±(0,003 Свых + 15 пФ) — ±(0,005 Свых + 160 нФ).
Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов-мультиметров.
Нормативные и технические документы, устанавливающие требования к осциллографам-мультиметрам портативным Siglent SHS806, Siglent SHS810, Siglent SHS1062, Siglent SHS1102
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 1016 - 30 А.
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 - 2-109 Гц.
5. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
7. Техническая документация фирмы изготовителя.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
