Резервуары вертикальные стальные цилиндрические РВСП-5000, 57722-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Резервуары вертикальные стальные цилиндрические РВСП-5000 Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВСП-5000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов при их хранении на территории комплекса по перегрузке сжиженных углеводородных газов в МТП «Усть-Луга».

Описание

Резервуары представляют собой вертикальные закрытые стальные цилиндрические сосуды со стационарной крышей и алюминиевым понтоном типа «Альпон» с двумя направляющими.

Резервуары оснащены световыми, замерными, монтажными люками, люками-лазами, кольцевыми лестницами, противопожарным оборудованием, приборами контроля и сигнализации, зачистными и вентиляционными патрубками, патрубками приема и раздачи, на дне предусмотрен зумпф зачистки.

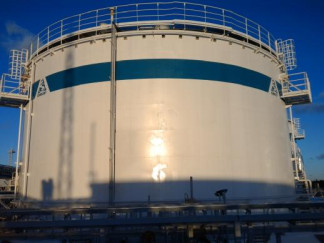

На рисунках 1 и 2 представлены резервуары с заводскими номерами 23986 и 23987.

Номинальная вместимость, м3

5000 ± 0,2

от минус 45 до плюс 40

50

20

Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод)

Температура окружающей среды, °С

Срок эксплуатации, лет, не менее

Срок службы до первого капитального ремонта, лет, не менее

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность

Комплектность резервуаров представлена в таблице 1.

Таблица 1 - Комплектность резервуаров

Поверка

осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки».

В перечень основного поверочного оборудования входят:

—    Рулетка измерительная, 2-го класса точности, с верхним пределом измерений 10 м;

—    Рулетка измерительная с грузом, 2-го класса точности, с верхним пределом измерений 20 м;

—    Линейка металлическая измерительная с диапазоном измерений от 0 до 500 мм;

—    Каретка измерительная ГОСТ 8.570-2000;

—    Штангенциркуль с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм по ГОСТ 166-89;

—    Толщиномер ультразвуковой с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ± 0,1 мм.

Сведения о методах измерений

Приведены в документе «Государственная система обеспечения единства измерений. Масса светлых нефтепродуктов. Методика измерений массы светлых нефтепродуктов в стальных вертикальных резервуарах с понтоном РВСП ООО «СИБУР-Портэнерго» ФР.1.29.2013.16640»

Нормативные и технические документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-5000

1    ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия.

2    ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки»

3    ТУ 5265-003-79956552-2007 Вертикальные цилиндрические стальные резервуары для нефти и нефтепродуктов объемом от 100 до 50000 м3. Технические условия.

4    ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
