Установки поверочные расходомерные КАРАТ-ПРУС, 57723-14

Назначение

Установки поверочные расходомерные КАРАТ-ПРУС предназначены для воспроизведения, хранения и передачи единиц объёмного расхода и объёма протекающей жидкости.

Описание

Принцип действий установок поверочных расходомерных КАРАТ-ПРУС заключается в воспроизведении объемного расхода и объема протекающей жидкости с помощью насосов и гидравлического тракта установок и сравнении воспроизведенных значений измеренных эталонными средствами с показаниями поверяемых средств измерений.

В состав установок поверочных расходомерных КАРАТ-ПРУС входят:

-    система создания и регулирования расходов рабочей жидкости;

-    система контроля и измерения поверочных расходов;

-    система управления, сбора и обработки информации;

-    измерительный участок.

Система создания и регулирования расходов рабочей жидкости состоит из накопительного резервуара, насосного блока с управляемой частотой вращения электродвигателей, ресивера для уменьшения уровня пульсаций расхода и запорно-регулирующей арматуры.

Система контроля и измерения поверочных расходов состоит из блока эталонных средств измерений, представляющих собой наборы прямых участков с расходомерами-счётчиками электромагнитными SITRANS FM (Госреестр № 35024-12) и запорно-регулирующей арматуры.

Система управления, сбора и обработки информации состоит из силового шкафа, шкафа контроля и управления и персонального компьютера с программным обеспечением. Система контроля и управления в автоматическом режиме управляет исполнительными механизмами установок, собирает и обрабатывает информацию от измерительных датчиков, принимает сигналы с поверяемых и эталонных средств измерений, и других устройств, входящих в состав установки.

При работе установок, рабочая жидкость из накопительного резервуара при помощи насосного блока через ресивер подается на блок эталонных средств измерений, затем на измерительный участок с поверяемыми средствами измерений и далее поступает обратно в накопительный резервуар. Выходные сигналы с поверяемых средств измерений, пропорциональные измеренному объёмному расходу и объёму, системой управления, сбора и обработки информации преобразуются в значения измеряемых параметров.

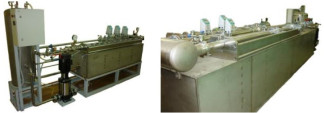

Лист № 2 Всего листов 5

Установки поверочные расходомерные КАРАТ-ПРУС имеют следующие модификации: КАРАТ-ПРУС-15; КАРАТ-ПРУС-65; КАРАТ-ПРУС-240, которые отличаются диапазоном воспроизводимых расходов.

Для исключения несанкционированного доступа в работу поверенных и запущенных в эксплуатацию установок проводят их пломбирование. Пломбированию подлежат головные блоки расходомеров-счётчиков электромагнитных SITRANS FM. Места пломбирования указаны на рисунке 2.

Программное обеспечение

установок поверочных расходомерных КАРАТ-ПРУС автономное и имеет метрологически значимую часть (динамическую библиотеку PRUS_METR.dll) и метрологически незначимую часть

*

(исполняемый модуль PRUSXXX_USR.exe ). Запуск файлов защищен паролем.

Идентификационные данные программного обеспечения установок поверочных расходомерных КАРАТ-ПРУС приведены в таблице 1

Т а б л и ц а 1 - Идентификационные данные программного обеспечения

значение ХХХ совпадает с обозначением модификации установки.

Уровень защиты программного обеспечения установок поверочных расходомерных

КАРАТ-ПРУС от непреднамеренных и преднамеренных изменений соответствует уровню С.

Программное обеспечение не влияет на метрологические характеристики установок поверочных расходомерных КАРАТ-ПРУС.

Технические характеристики

Метрологические и технические характеристики установок поверочных расходомерных КАРАТ-ПРУС приведены в таблице 2.

Т а б л и ц а 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на шкафу управления установки поверочной расходомерной КАРАТ-ПРУС, методом наклейки и в левый верхний угол титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплектность установок поверочных расходомерных КАРАТ-ПРУС приведена в таблице 3.

Т а б л и ц а 3 - Комплектность установок поверочных расходомерных КАРАТ-ПРУС

Поверка

осуществляется по документу МП 0139-1-2014 «Инструкция. ГСИ. Установки поверочные расходомерные КАРАТ-ПРУС. Методика поверки», утвержденному ФГУП «ВНИИР» 24.04.2014 г. Средства поверки:

-    установка поверочная расходомерная КАРАТ-ПРУ-200 заводской номер 02, диапазон расхода от 0,012 до 200 м /ч, пределы допускаемой относительной погрешности ± 0,08 % (Госреестр № 47670-11);

-    частотомер Ч3-63/3, диапазон частот от 0,14 до 150 МГц, диапазон временных интер-

12

валов от 20 нс до 7000 с, счёт импульсов от 0 до 1*10 имп., пределы допускаемой относительной погрешности ± 110 %;

-    генератор сигналов AFG 3021, длительность импульса от 30 нс до 999 с, частота от 1 мГц до 25 МГц, пределы допускаемой относительной погрешности ±Г10-6 %.

Сведения о методах измерений

Методы измерений содержатся в документе СМАФ. 407289.010.Х РЭ «Установка поверочная расходомерная КАРАТ-ПРУС. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам поверочным расходомерным КАРАТ-ПРУС

1    ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

2    ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»;

3    ТУ 4381-001-32277111-2013 «Установки поверочные расходомерные КАРАТ-ПРУС. Технические условия».

Рекомендации к применению

-    в качестве рабочих эталонов 2 разряда при передаче единиц объемного расхода и объема жидкости в соответствии с государственной поверочной схемой, а так же при проведении градуировки, поверки, калибровки и испытаний счетчиков, расходомеров и преобразователей расхода жидкости;

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин, стандартным образцам и средствам измерений.
