Системы автоматического регулирования давления «Идель» (далее - системы) предназначены для измерения и поддержания давления нефти на приеме нефтеперекачивающей станции (далее - НПС) не ниже допустимого значения по условиям кавитации насосов и давления в магистральном нефтепроводе на выходе НПС не выше допустимого значения по гидравлическому расчету линейной части нефтепровода (или исходя из технологического режима перекачки) методом дросселирования потока на выходе НПС.

Документы

Описание типа

Карточка СИ

Номер в госреестре	57725-14
Наименование СИ	Системы автоматического регулирования давления
Обозначение типа СИ	Идель
Изготовитель	ОАО "Нефтеавтоматика", г.Уфа
Год регистрации	2014
Срок свидетельства	25.06.2019
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Описание

Системы САРД в составе автоматизированных систем управления технологическими процессами НПС обеспечивают выполнение следующих функций:

- управление регулирующими заслонками;

- контроль положения и исправности регулирующих заслонок;

- измерение и регулирование давления на приеме и на выходе НПС;

- анализ режимов работы;

- обработку измеряемых параметров;

- формирование видеокадров отображения технологического процесса;

- ведение архива событий и аварий с возможностью сортировки;

- создание файлов предысторий (оперативный архив) и долгосрочное архивирование данных (исторический архив);

- связь с другими системами с помощью аналоговых и дискретных сигналов и по каналам информационного обмена данными;

- формирование сигнала для блокировки выдачи управляющих воздействий модулями связи с объектом при включении электропитания до завершения инициализации всех программно допустимых устройств САРД;

- обеспечение режима самотестирования;

- прием и исполнение команд оператора.

В зависимости от исполнения, в состав системы входит следующее типовое оборудование:

- шкаф управления САРД (далее - ШУ САРД);

- шкаф силовой САРД (далее - ШС САРД);

- оборудование нижнего уровня (преобразователи давления, регулирующие заслонки). Исполнения САРД могут отличаться от образца, предъявленного на сертификационные

испытания, количеством каналов ввода/вывода и типом электропривода регулирующих заслонок.

Шкафы САРД расположены вне взрывоопасных зон промышленного объекта. Преобразователи давления САРД устанавливаются во взрывоопасных зонах и должны иметь взрывозащиту вида «d » - « взрывонепроницаемая оболочка».

Электроприводы устанавливаются во взрывоопасных зонах и имеют взрывозащиту вида «е» и взрывозащиту вида «d », маркировка по ГОСТ Р 51330.0 «^е».

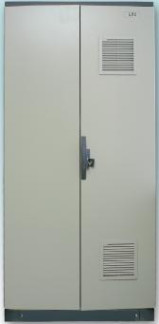

Внешний вид шкафа управления с указанием места пломбирования и размещения замкового устройства приведен на рисунке 1.

	UE
	=====5
	К
		Место пломбирования и
		размещения замкового
		устройства

Рис. 1 - Внешний вид приборного шкафа

Измерительные каналы (ИК) систем строятся на базе программируемых логических контроллеров и в общем случае состоят из:

1) Первичных измерительных преобразователей технологических параметров в сигналы постоянного тока «4..20 мА»;

2) Промежуточных измерительных преобразователей, осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;

3) Аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифроаналоговые преобразования. Модули предназначены для совместной работы по внешней шине с контроллерами программируемыми логическими Modicon Quantum и Modicon M340;

4) Панели оператора, предназначенной для визуализации и хранения архивов данных.

ИК систем по компонентному составу разделяются на следующие основные виды:

Вид 1. Аналоговые входные каналы типа «4-20 мА униполярный».

Измерительный канал имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона «4-20 мА» - модуль ввода аналоговых сигналов. Перечень возможных первичных измерительных преобразователей приведен в таблице 1. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 2.
