| Номер в госреестре | 57733-14 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | ЭнергоКруг |
| Изготовитель | ООО "ЭнергоКруг", г.Пенза |
| Год регистрации | 2014 |
| Срок свидетельства | 25.06.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Комплексы измерительно-вычислительные ЭнергоКруг Назначение средства измерений
Комплексы измерительно-вычислительные ЭнергоКруг (далее - ИВК ЭнергоКруг) предназначены для измерений силы постоянного электрического тока, электрического сопротивления, температуры и времени.
Конструктивно ИВК ЭнергоКруг представляют собой проектно-компонуемые изделия.
ИВК ЭнергоКруг в общем случае состоят из:
- контроллеров сбора данных (далее КСД), предназначенных для автоматизированного группового сбора и консолидации результатов измерений, поступающих с первичных измерительных преобразователей (в состав ИВК не входят) по цифровым каналам связи RS-485, RS-232, в качестве которых используются:
- компоненты ИВК DevLink (№ 50914-12, №57099-14 в Государственном реестре средств измерений);
- устройства программного управления TREI-5B(№31404-08 в Государственном реестре средств измерений);
- цифровых каналов связи RS-485, RS-232, предназначенных для передачи данных (включая и результаты измерений) между первичными измерительными преобразователями и КСД;
- цифровых каналов связи Ethernet и GPRS, предназначенных для передачи данных между КСД и серверами сбора данных (ССД), размещенных в шкафах ШС;
- сервера единого времени типа TimeVisor, подключенного к сети Ethernet;
- других серверных средств (СС), размещенных в шкафах ШС и объединенных между собой с помощью сети Ethernet.
Сервер единого времени TimeVisor выполняет функцию источника единого времени в системе. TimeVisor поддерживает единое время абонентов диспетчерского пункта с их коррекцией по сигналу точного времени, получаемого со спутника (с помощью приемника меток времени GPS). Программное обеспечение сервера TimeVisor использует системную службу NTP версии 4 (NTP-сервер), обеспечивающую синхронизацию времени серверов сбора данных, входящих в ИВК ЭнергоКруг. На синхронизируемых серверах установлена и настроена служба точного времени, которая входит в состав операционной системы. Серверы сбора данных корректируют время контроллеров сбора данных с помощью OPC-сервера контроллера. Синхронизация времени часов первичных измерительных преобразователей (если они обладают такой возможностью) производится соответствующими КСД с помощью драйверов, реализующих унифицированную процедуру обмена с этими измерительными преобразователями.
| Обозначение исполнения ИВК ЭнергоКруг | Тип учитываемых энергоресурсов | Вычислительные и вспомогательные компоненты |
| ИВК ЭнергоКруг | Э, Т, В, Г | - ИВК DevLink - устройства программного управления TREI-5B |
| ИВК ЭнергоКруг/Э | Э, | |
| ИВК ЭнергоКруг/Т | Т | |
| ИВК ЭнергоКруг/В | В | |
| ИВК ЭнергоКруг/Г | Г | |
| ИВК ЭнергоКруг/ХХ | используются различные варианты двух из четырех возможных типов учитываемых энергоресурсов | |
| ИВК ЭнергоКруг/ХХХ | используются различные варианты трех из четырех возможных типов учитываемых энергоресурсов | |
| Применяемые обозначения: Э - измерение электрической энергии Т - измерение тепловой энергии В - измерение объёма холодной и горячей воды Г - измерение объёма природного газа | ||

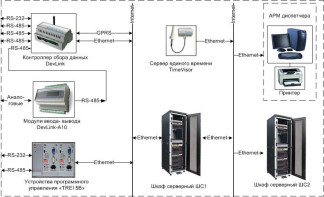

Структурная схема ИВК ЭнергоКруг изображена на рис. 1.
Первичные измерительные преобразователи, подключаемые к КСД, должны иметь цифровой выход с возможностью подключения к каналам связи с описанной выше реализацией на физическом уровне, а в состав программного обеспечения КСД входит соответствующий драйвер. В качестве таких преобразователей могут быть использованы преобразователи, приведённые в таблице 2.
| № | первичного измерительного преобразователя | ||
| Наименование | Тип | № в Государственном реестре СИ | |
| Измерение электрической энергии | |||
| 1. | Счетчики электрической энергии трехфазные | СЭТ-4ТМ.03М | 36697-12 |
| 2. | Счетчики электрической энергии трехфазные | СЭТ-4ТМ.02М | 36697-12 |
| 3. | Счетчики электрической энергии однофазные | СЕ 102 | 46788-11 |
| 4. | Счетчики электрической энергии однофазные | СЭБ-2А.07 | 25613-12 |
| 5. | Счетчики электрической энергии трехфазные | ПСЧ-3ТА.07 | 28336-09 |
| 6. | Счетчики электрической энергии однофазные | СОЭ-55 | 28267-13 |
| 7. | Счетчики электрической энергии однофазные | Меркурий 200 | 24410-07 |
| 8. | Счетчики электрической энергии трехфазные | Меркурий 233 | 34196-10 |
| 9. | Счетчики электрической энергии однофазные | ISKRAEMECO | 48842-12 |
| 10. | Счетчики электрической энергии трехфазные | Меркурий 230 | 23345-07 |
| 11. | Счетчики статические активной электрической энергии трехфазные | Лейне Электро-03 | 40522-12 |
| 12. | Счетчики электрической энергии трехфазные | СЕ301 | 42750-09 |
| 13. | Счетчики электрической энергии трехфазные | СЕ 303 | 33446-08 |
| 14. | Счетчики электрической энергии трехфазные | ПСЧ-3АРТ.09 | 47122-11 |
| Измерение тепловой энергии и объёма холодной и горячей воды | |||
| 15. | Вычислители количества теплоты | ВКТ-5 | 20195-07 |
| 16. | Вычислители количества теплоты | ВКТ-7 | 23195-11 |
| 17. | Теплосчетчики | ТСР (ТСРВ-022) | 27010-13 |
| 18. | Теплосчетчики | ТСР-М (ТСР-023, 023-М) | 27011-13 |
| 19. | Теплосчетчики | ТСРВ-024 | 27010-13 |
| 20. | Теплосчетчики | ТСРВ-026^) | 27010-13 |
| 21. | Теплосчетчики | ТСР-М (ТСР-032) | 27011-13 |
| 22. | Теплосчетчики | ТСР-М (ТСР-034) | 27011-13 |
| 23. | Тепловычислители | ТЕПЛО-3В | 43237-09 |
| 24. | Теплосчетчики | ВИСТ | 20064-10 |
| 25. | Теплосчетчики | КМ-5 | 18361-10 |
| 26. | Теплоэнергоконтроллер | ИМ2300 | 14527-11 |
| 27. | Теплосчетчики | SA-94 | 43231-09 |
| 28. | Теплосчетчики | ТЭМ-104 | 26998-06 |
| 29. | Теплосчетчики | ТЭМ-106 | 26998-09 |
| 30. | Теплосчетчики | МКТС | 28118-09 |
| 31. | Тепловычислители | ТМК-Н | 27635-14 |
| 32. | Теплосчетчики | Малахит ТС-8 | 29649-05 |
| 33. | Теплосчетчики | Т21(адаптер АРС-У) | 21678-09 |
| 34. | Теплосчетчики | СПТ-941 | 44198-10 |
| 35. | Теплосчетчики | СПТ-961 | 34983-10 |
| 36. | Теплосчетчики | СПТ-943 | 34984-10 |
| 37. | Счетчики жидкости акустические | АС-001 | 22354-08 |
| 38. | Счетчики импульсов-регистратор | Пульсар | 36935-08 |
| Измерение объёма природного газа | |||
| 39. | Счетчики газа | СПГ-761 | 36693-13 |
| 40. | Корректоры объема газа | ЕК270 | 41978-13 |
Первичные измерительные преобразователи, подключаемые к модулям ввода-вывода DevLink-A10 (входят в состав ИВК DevLink) и устройствам программного управления TREI-5B, должны иметь выходной сигнал в соответствии с перечнем, указанным в Описании типа на данные средства измерения.
Принцип действия ИВК ЭнергоКруг заключается в следующем. Измерительные преобразователи (в состав ИВК не входят) измерительных каналов производят измерения с привязкой ко времени (если преобразователь обладает таким свойством) и результаты измерений по запросу передаются в КСД, где может производиться проверка на допустимость (нахождение в заданном диапазоне) и преобразования. Если первичный измерительный преобразователь не имеет встроенных часов, то привязка ко времени производится в КСД. Накопленные данные из КСД передаются в ССД, где с ними производятся преобразования. Результаты измерений сохраняются в базе данных. Поддерживается сохранение данных в СУБД (MS SQL Server и Oracle).
Защита от несанкционированного доступа к ИВК ЭнергоКруг, обеспечивается путем закрепления компонентов на DIN-рейку в корпусе шкафа, который закрывается на ключ или пломбируется. Также в шкаф может ставиться датчик открытия дверцы, информация с которого записывается в протокол событий контроллера, Внешний вид датчика открытия дверцы приведен на рисунке 2.
Структура программного обеспечения ИВК ЭнергоКруг:
- системное программное обеспечение:
> Windows Server 2008 Standart (X64)
> MS Windows 7 Professional
> MS SQL Server 2008 Standart
- прикладное программное обеспечение:
> СРВК на соответствующие контроллеры
^ Драйверы на соответствующие вычислители
> ОРС-сервер КСД DevLink
> WideTrack - Сервер сбора, валидации и предварительной обработки данных;
> DataRate сервер - Сервер визуализации и обработки данных;
^ DataRate клиент - Станция мониторинга и анализа;
> ПО TimeVisor - Сервер единого времени;
Программное обеспечение реализовано на технологии «клиент-сервер». Идентификационные данные метрологически значимых частей программного обеспечения приведены в таблице 3.
Таблица 3
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения(контрольная сумма исполняемого кода) | Другие иденти- фикаци- онные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| DataRate клиент | Версия 4.0 | 0x5a37b95431e18cbd29 bd409aa39f2270 | - | MD5 |
| DataRate сервер | Версия 4.0 | 0x9d4f262e219beee98aa 201f9e027814c | - | MD5 |
| WideTrack | Версия 1.6 | 0x4341447b 6ad78bf4d7 eb59ebb5a53d63 | - | MD5 |
| OPC-сервер СРВК | Версия 1.7 | 0x8b2764e86749330337 32eabd740faa39 | - | MD5 |
| СРВК DevLink | Версия 7.1 | 0xC973 | - | MODBUS CRC16 |
| ПО TimeVisor | Версия 1.3 | a5529a5e5fe0be820af9a 64e1185ca37 | - | MD5 |
| СРВК TREI-5B-04(05) | Версия 8.1 | 0x68B8 | - | MODBUS CRC16 |
| Драйвер вычислителя «ВКТ-7 | Версия 1.5 | 50ca52c2a0d1c848fa47f 7b5f655850f | - | MD5 |
| Драйвер прибора «Взлёт ТСРВ-022, -023, -024, -034» | Версия 1.5 | 1c7bf50390aa759ddbd5 6042252a8ebb | - | MD5 |
| Драйвер прибора «ПСЧ-3АРТ.07 (09)» | Версия 1.4 | bcf228d00d3da8eee98c 8c645c816795 | - | MD5 |
| Драйвер прибора «Пульсар» | Версия 1.5 | a89cddc4394876cd79ce 4875c1635c57 | - | MD5 |
| Драйвер счетчика «Меркурий 230» | Версия 1.41 | 4cb095cde29c775edd74 217dbcd86b56 | - | MD5 |
| Драйвер счетчика «АС-001» | Версия 1.01 | 30f3756edcfe55d7edc3 023b3b9e5ef7 | - | MD5 |
| Драйвер счетчика «Лейне Электро-01М» | Версия 1.31 | 7cf4b057af8d6bdf4ba4 6aa3832cfb2b | - | MD5 |
| Драйвер счетчика «Лейне Электро-03М» | Версия 1.2 | c9411e88d1d594699bf9 6c392f3d4141 | - | MD5 |
| Драйвер теплосчетчика «ТЭМ-104» | Версия 1.2 | 81c7fdcea735b19f7fe58 c46982f2472 | - | MD5 |
| Драйвер теплосчетчика «ТЭМ-106» | Версия 1.0 | 82086307629459b7118 14e475c0c552e | - | MD5 |
| Драйвер теплосчетчика «ТСЧВМ2» | Версия 1.12 | f77248935e7b9cb7b8eb fb7177bc1135 | - | MD5 |
| Драйвер прибора «ПСЧ-3ТМ.05М», «ПСЧ-4ТМ.05М», «СЭБ-1ТМ.02» | Версия 1.2 | bfed9c4196dc447a3 ae4 1d62f86925e3 | - | MD5 |
| Драйвер вычислителя «СКМ-2» | Версия 1.0 | 80556690b89176c82cd 751dbfcc2013a | - | MD5 |
| Драйвер теплосчётчика «МКТС» | Версия 1.0 | 828d91fff59a76979b3d b90661543cab | - | MD5 |
| Драйвер прибора «АРС_У» | Версия 1.0 | e8273aceeacea9474473 056709b3bdf8 | - | MD5 |
| Драйвер вычислителя «ВКТ-5» | Версия 1.0 | cde6bb17448e190b9c1a add5413f04f4 | - | MD5 |
| Драйвер электросчётчика «СЕ 102» | Версия 1.01 | d1f42d3d9182c800113f f8fa0aded52c | - | MD5 |
| Драйвер электросчётчика «СЕ 301» | Версия 1.0 | 576d0979fbe5ab3d36c5 d89d3a7e3ce2 | - | MD5 |
| Драйвер электросчётчика «СЕ 303» | Версия 1.0 | 70c9997ad7e71866732 5c3b79c884902 | - | MD5 |
| Драйвер тепловычислителя «ТМК-Н» | Версия 1.0 | 6418d6d205d61e91d83 4c4fb07b3d6c9 | - | MD5 |
| Драйвер электросчетчика «СЭТ-4ТМ.03(М), СЭТ-4ТМ.02(М), ПСЧ-4ТМ.05(МК)» | Версия 1.3 | 0b2707e6e706c3b863d 7cf00b8ec35a6 | - | MD5 |
| Драйвер электросчетчика «СЭБ-2А.07» | Версия 1.1 | 73a16e93457959ce6c78 4709c49b392e | - | MD5 |
| Драйвер электросчетчика «ПСЧ-3ТА.07» | Версия 1.0 | b528588c5a690173655 92a79c3d4c3c4 | - | MD5 |
| Драйвер электросчетчика «СОЭ-55» | Версия 1.01 | 6ce1727ddceb132d410 7fb78aacd76b3 | - | MD5 |
| Драйвер электросчетчика «Меркурий 200» | Версия 1.01 | 02118c88fd2becd2e1c8 651161edae4a | - | MD5 |
| Драйвер электросчетчика «Меркурий 233» | Версия 1.1 | a445048bff3461b1b070 7c60c568951b | - | MD5 |
| Драйвер электросчетчика «ISKRAEMECO» | Версия 1.01 | 2a2f7035479f4f098918 fde0441df2f3 | - | MD5 |
| Драйвер тепловычислителя «ТЕПЛО-3В» | Версия 1.0 | ecdd8e8d16b5d67b27b e6460364901b5 | - | MD5 |
| Драйвер теплосчетчика «ВИС.Т Hydralink» | Версия 1.0 | e8a76ef1ccbe6d93f40c 7518242bb406 | - | MD5 |
| Драйвер теплосчетчика «ВИС.Т ModBus» | Версия 1.0 | 004b7d07a4094764b3e 384f59b1ef48f | - | MD5 |
| Драйвер теплосчетчика «КМ-5» | Версия 1.0 | e2cce7d877369670229a 4153a7946cb4 | - | MD5 |
| Драйвер теплоэнергоконтрол-лера «ИМ2300» | Версия 1.0 | 383db892794653ce82e 91618298cd4ab | - | MD5 |
| Драйвер теплосчетчика «As-wega SA-94» | Версия 1.0 | 5e11a0607f84fc34c821 4c1343b6ea32 | - | MD5 |
| Драйвер теплосчетчика «Малахит ТС-8» | Версия 1.0 | 16f8209ec08eee34a51d 6abdb000b402 | - | MD5 |
| Драйвер теплосчетчика «АРТ-01» | Версия 1.0 | c689ac0f2f91bc553b2d ef4aaec4eeea | - | MD5 |
| Драйвер теплосчетчика «ТЭМ-05М-3» | Версия 1.0 | 11fbbc2eb64c2eda6491 4a15de4098f0 | - | MD5 |
| Драйвер теплосчетчика «СПТ-941» | Версия 1.0 | 81e0743966ac1da48d4 baf0d85893b80 | - | MD5 |
| Драйвер теплосчетчика «СПТ-943» | Версия 1.0 | d39b3ced811142638dd a943d13de2c31 | - | MD5 |
| Драйвер счетчика газа «СПГ -741» | Версия 1.1 | 12c52b657eadb9fa7a13 d3b22cf2881e | - | MD5 |
| Драйвер счетчика газа «ЕК-260, ЕК-270» | Версия 1.01 | f849b7d20b016e6b744 1e33968e6663a | - | MD5 |
| Магистральный протокол приборов Логика (СПТ 961 СПГ761 ) | Версия 1.11 | ce2a0ed59513977d888 2f3c74808af27 | - | MD5 |
| Драйвер системы диспетчеризации «Elex-2021» | Версия 1.0 | eac2ed641a46e9e6da10 236f7591197c | - | MD5 |
| Драйвера универсальных протоколов обмена | ||||
| Modbus RTU Клиент | Версия 1.42 | 55a06c27e64ba1123fc6 d97dc7cfedfc | - | MD5 |
| Modbus RTU сервер | Версия 2.1 | 1123df260c9bc8bfa253 16b91238d5b0 | - | MD5 |
| Modbus TCP Клиент | Версия 1.0 | 4900706d5f3d356bdbf7 867f2263dca4 | - | MD5 |
| Modbus TCP сервер | Версия 2.1 | 7103c9cf3b91b48380c9 56e0d972c8cf | - | MD5 |
| Драйвер-шлюз | Версия 1.1 | bcd101cf30127a055973 3d84c3da18e1 | - | MD5 |
| Драйвер импорта текстовых файлов | Версия 1.1 | a2ed34d048143bb3898 79fb33cf7f78f | - | MD5 |
| МЭК 60870-5-104 (КП) | Версия 1.0 | 26c1d90c702246b63e3 709b6d8a33742 | - | MD5 |
Влияние программного обеспечения на погрешность измерений оценивается относительной погрешностью вычислений, пределы которой составляют 5В = ± 0,005 %.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Пределы допускаемой абсолютной погрешности ведения временной шкалы UTC ± 5 с; Диапазоны измерений измерений силы постоянного тока, мА 0-20, 4-20, ± 20;
Пределы допускаемой основной абсолютной погрешности (До) измерений силы постоянного тока для диапазона:
(0-20) мА, мкА ± 20,
(4-20) мА, мкА ± 16,
± 20 мА, мкА ± 40;
Пределы допускаемой дополнительной абсолютной погрешности измерении силы постоянного тока, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур, на каждые 10 °С для всех диапазонов измерений 0,25-До;
Характеристики каналов измерений температуры приведены в таблице 4:
Таблица 4
| Диапазон измерений, °С | Пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации, °С |
| -180 ... 200 | ± 0,25 |
| -200 ... 850 | ± 1 |
| -60 ... 180 | ± 0,3 |
Диапазоны измерений и пределы допускаемой основной абсолютной погрешности первичных преобразователей (приборы учета) в соответствии с таблицей № 2 указаны в Описании типа на данные средства измерений.
Диапазоны измерений и пределы допускаемой основной абсолютной погрешности модулей ввода-вывода DevLink-АЮ (входят в состав ИВК DevLink (№ 50914-12, №57099-14 в Гос. реестре СИ)) и устройствам программного управления TREI-5B (№ 31404-08 в Гос. реестре СИ) указаны в Описании типа на данные средства измерений.
Максимальное количество первичных измерительных преобразователей, подключаемых к ИВК ЭнергоКруг, шт. до 1 000 000
Нормальные условия применения:
- температура окружающего воздуха от 15 до 25 °С;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);
- напряжение питающей сети переменного тока от 215,6 до 224,4 В;
- частота питающей сети переменного тока от 49 до 51 Гц;
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до плюс 50 °С;
- относительная влажность воздуха до 90 % при температуре окружающего воздуха 30 °С;
- атмосферное давление от 70 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- напряжение питающей сети переменного тока от 198 до 242 В;
- частота питающей сети переменного тока от 47,5 до 52,5 Гц.
Знак утверждения типа наносится с помощью принтера на титульные листы (место нанесения - вверху, справа) документа «Комплексы измерительно-вычислительные ЭнергоКруг. Руководство по эксплуатации. ИГТЯ.425200.024 РЭ».
В комплект поставки ИВК ЭнергоКруг входят технические средства, программные средства и документация в соответствии с таблицей 5.
Таблица 5
| Наименование | Обозначение (тип) | Количество, шт. |
| Технические средства | ||
| ИВК DevLink в составе: | ||
| контроллер сбора данных | DevLink- D500 | до 10 000 |
| модули ввода- вывода аналоговых и дискретных сигналов | DevLink- АШ | до 10 000 |
| Устройства программного управления | TREI-5B | до 100 |
| Сервер единого времени | TimeVisor | 1 |
| Шкаф серверный в составе: - Серверы сбора данных, - Консоль 1U для 19" стойки 17" TFT - LCD монитор | ШС1 | до 2 до 7 1 1 |
| Шкаф серверный в составе: - Cервер базы данных, - Cервер приложений, - Web-сервер, - Консоль 1U для 19" стойки 17" TFT LCD монитор, - Коммутатор в комплекте с коннекторами, - Маршрутизатор -сетевой экран, - Сетевое хранилище данных | ШС2 | 1 1 1 1 1 1 1 1 |
| АРМ диспетчера в составе: : - Системный блок, - LCD монитор | до 3 | |
| Экран коллективного пользования | 1 | |
| Источник бесперебойного питания | до 20 | |
| Принтер лазерный | до 3 | |
| Программные средства | ||
| Комплект системного программного обеспечения: | ||
| MS Windows Server 2008 Standart (X64) | Определяется кол-вом серверов | |
| MS Windows 7 Professional | Определяется кол-вом АРМов | |
| MS SQL Server 2008 Standart | Определяется кол-вом серверов БД | |
| Комплект прикладного программного обеспечения: | ||
| СРВК DevLink, TREI^ | Определяется кол-вом устройств | |
| ОРС-сервер КСД DevLink | Определяется кол-вом серверов сбора данных | |
| WideTrack | ||
| DataRate сервер | Определяется кол-вом АРМов | |
| DataRate клиент | ||
| DataRate Web-контроль - Web-серве | 1 | |
| Наименование | Обозначение (тип) | Количество, шт. |
| По TimeVisor- Сервер единого времени | 1 | |
| СРВК контроллеров, входящих в состав ИВК ЭнергоКруг | Определяется количеством типов подключаемых контроллеров | |
| Драйверы устройств, входящих в состав ИВК ЭнергоКруг | Определяется количеством типов подключаемых приборов учёта | |
| Электронные ключи защиты | до 100 | |
| Документация | ||
| Формуляр на ИВК ЭнергоКруг | 1 экз. | |
| Руководство по эксплуатации на ИВК ЭнергоКруг | 1 экз. | |
| Методика поверки ИВК ЭнергоКруг | 1 экз. | |
| Комплект эксплуатационной документации на поставляемые технические устройства и программные средства | 1 экз. | |
осуществляется по документу ИГТЯ.425200.024 МП «Комплексы измерительновычислительные ЭнергоКруг. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 4 марта 2014 г.
Перечень основных рекомендуемых средств поверки:
- радиочасы РЧ-011. Погрешность синхронизации шкалы времени со шкалой UTC (SU) ± 0,1 с.
- калибратор универсальный Fluke 5520A . Диапазон воспроизведения напряжения постоянного тока от 0 до 32,99999 В, пределы основной допускаемой абсолютной погрешности ± (0,000012Ах + 0,0000006Ан ). Диапазон воспроизведения силы постоянного тока от 0 до 32,9999 мА, пределы основной допускаемой абсолютной погрешности ± (0,0001 Ах + 0,0000076Ан). Диапазон воспроизведения электрического сопротивления от 0 до 3,299999 кОм, пределы основной допускаемой абсолютной погрешности ± (0,00003 Ах + 0,0000045 Ан).
Отсутствуют.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным ЭнергоКруг
1 ГОСТ 8.022 - 91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 - 30 А.
2 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
3 Комплексы измерительно-вычислительные ЭнергоКруг. Технические условия. ИГТЯ.425200.024 ТУ.
