| Номер в госреестре | 57746-14 |
| Наименование СИ | Датчики скорости одноканальные |
| Обозначение типа СИ | JAQUET DSS 1610.08 AHV |
| Изготовитель | "JAQUET Technology Group", Швейцария |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Датчики скорости одноканальные JAQUET DSS 1610.08 AHV предназначены для измерения частоты вращения.
Датчик представляет собой первичный преобразователь, преобразующий частоту вращения зубчатого ферромагнитного колеса, закрепленного на валу агрегата, в электрические импульсы прямоугольной формы.
Принцип работы датчика основан на преобразовании изменения потока магнитного поля, проходящего через встроенный полупроводниковый чувствительный элемент, в напряжение, пропорциональное этому изменению (эффект Холла).
Магнитный поток с высокой плотностью проходит через чувствительный элемент преобразователя, когда профиль зуба зубчатого колеса находится на одной прямой непосредственно под полюсным наконечником датчика. При вращении зубчатого колеса происходит перераспределение магнитного потока: увеличивается поток через полюс магнитопровода, под которым проходит зубец зубчатого колеса, и уменьшается поток через полюс, под которым проходит паз зубчатого колеса. За счет этого, при вращении зубчатого колеса, появляется переменная составляющая магнитного потока и в чувствительном элементе вырабатывается переменное напряжение, частота которого определяется частотой вращения зубчатого колеса и числом n зубьев.
Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент. На противоположном торце корпуса размещен разъем для подключения датчика.
Внутри корпуса, изготовленного из нержавеющей и немагнитной стали, установлена плата преобразователя с чувствительным элементом и постоянным магнитом.
Датчик крепится вблизи зубчатого колеса агрегата. Расстояние от торца датчика до вершины зуба не более 4 мм.

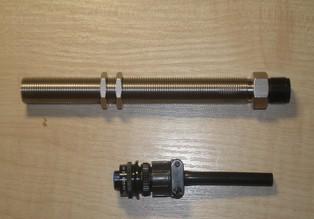

Общий вид датчика скорости одноканального JAQUET DSS 1610.08 AHV представлен на рисунке 1.
Таблица 1
| Название характеристики | Значение |
| Рабочий частотный диапазон, об/мин | 18000-30000 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±4 |
| Напряжение питания постоянного тока, В | 10-30 |
| Потребляемая мощность, Вт, не более | 0,480 |
| Длина, мм | 175 |
| Диаметр, мм | 16 |
| Масса, кг, не более | 0,145 |
| Срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 26000 |
| Диапазон рабочих температур, ° С | от +20 до +80 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
| Наименование | Кол. | Примечание |
| Датчик скорости одноканальный JAQUET DSS 1610.08 AHV | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки МП 253-2014-10 | 1 экз. | Не менее 1 экз. на партию |
осуществляется в соответствии с документом МП 253-2014-10 «Датчики скорости одноканальные JAQUET DSF 1210.00 SHV, DSS 1610.08 AHV. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 20.03.2014 г.
Основные средства поверки:
- частотомер электронно-счетный 53131 А, диапазон измерения частоты (0 - 225) МГц, относительная погрешность измерения частоты 5*10-6.
- тахометрическая установка поверочная УТ05-60, диапазон частот вращения (10-60000) об/мин, пределы допускаемой относительной погрешности измерения
частоты вращения ±0,05 %.
- преобразователь виброизмерительный 8306, диапазон частот 0,5-1000 Гц; амплитуд ускорений (1х10-1 - 1х104) м/с2 , tSSS от 2-10-3 до 5-10-3.
Методика измерений содержится в документе «Датчики скорости одноканальные JAQUET DSS 1610.08 AHV. Паспорт».
Нормативные и технические документы, устанавливающие требования к датчикам скорости одноканальным JAQUET DSS 1610.08 AHV
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. Техническая документация фирмы «JAQUET TECHNOLOGY GROUP», Швейцария.
