| Номер в госреестре | 57747-14 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR |
| Изготовитель | "Transmille Ltd.", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 31.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической ёмкости, индуктивности, частоты, электрической мощности, а также измерений напряжения и силы постоянного тока, сопротивления постоянному току.
Принцип действия калибраторов основан на автоматическом управлении встроенными прецизионными источниками сигналов, опорными из которых являются: источник напряжения постоянного тока, термоэлектрический преобразователь напряжения переменного тока в постоянный, набор резисторов, ёмкостей и индуктивностей.
Калибраторы являются микропроцессорными приборами генераторного типа, оснащены программой самодиагностики. В функции безопасности входит защита от поражения электрическим током.
Конструктивно калибраторы выполнены в металлическом корпусе с пластмассовой передней панелью, имеют жидкокристаллическое табло индикации, органы управления на передней панели. Калибраторы моделей 3010R, 3041R, 3050R, 1000R выпускаются в стационарном исполнении. Калибраторы моделей 3041TR, 3050TR, 1000TR выпускаются в переносном исполнении.
Калибраторы обладают следующими дополнительными возможностями: функция подстройки (девиации) выходного параметра, поддержка интерфейса USB (опционально RS-232), возможность установки в стойку (модели 3010R, 3041R, 3050R, 1000R).
Для расширения функциональных возможностей калибраторы могут комплектоваться встраиваемыми и внешними опциями.
Встраиваемые опции: SIMRC — имитация электрического сопротивления и электрической ёмкости; IND — воспроизведение индуктивности; FRQ — воспроизведения частоты с повышенной стабильностью; PRT — моделирование термометров сопротивления; SCP600, SCP350, SCP250 — модули для поверки осциллографов с полосой пропускания 600, 350, 250 МГц; PWRDDS, PWRSINE, PWR50 — воспроизведение мощности постоянного и переменного тока; PWM -воспроизведение скважности импульсов; INS - имитация сопротивления изоляции.
Внешние опции: ЕА001А — имитация термопар; ЕА002 — модуль для поверки токовых клещей; ЕА008 — измеритель пикоамперных токов и больших сопротивлений; ЕА013 — источник пикоамперных токов; ЕА3023 — модуль для поверки источников питания 60 В/3 А; ЕА3025А — модуль для поверки источников питания 100 В/60 А, ЕА3024 — усилитель напряжения, ЕА3012А — усилитель силы тока; ЕА015 — многоцелевая платформа.
Различные модели калибраторов идентичны по управлению и дизайну и отличаются друг от друга функциональными возможностями, метрологическими характеристиками, исполнением.
По заказу калибраторы могут поставляться с различным набором функциональных возможностей.
Лист № 2 Всего листов 29

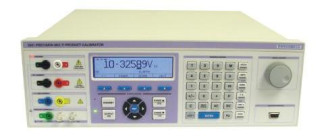

Внешний вид калибраторов 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR с указанием мест нанесения знака утверждения типа представлен на рисунках 1-4.
| V--'. | j" 10-32SS9V |
| 1 А | тш* ** т» |
| :ф|-- | |
IjJ ||1 !_■ L*' Ui fej £»J Ci [ Г S
ETvI'1 Г?[-
fT [m pr fiT fi
Конструкция калибраторов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется путем наклеивания защитных наклеек на места возможного доступа к рабочим частям на нижней стенке калибраторов. Схема размещения наклеек представлена на рисунке 5.
Программное обеспечение (ПО) калибраторов - представляет собой прошивку микроконтроллера с идентификационными данными, приведенным в таблице 1
Таблица 1- Идентификационные данные ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО не ниже | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| 3010R | Прошивка 3010R | v.12.1.1 | 66BB5337 | CRC32 |
| 3041R | Прошивка 3041R | v.12.1.1 | 83B1356C | CRC32 |
| 3050R | Прошивка 3050R | v.12.1.1 | 802138D4 | CRC32 |
| 3041TR | Прошивка 3041TR | v.12.1.1 | 57Е36DD1 | CRC32 |
| 3050TR | Прошивка 3050TR | v.12.1.1 | 45B733F2 | CRC32 |
| 1000R | Прошивка 1000R | v.12.0.19 | 7825D2F1 | CRC32 |
| 1000TR | Прошивка 1000TR | v.12.0.19 | 5322B5D7 | CRC32 |
Встроенное ПО записано в микросхемы. Защита встроенного ПО от непреднамеренных и преднамеренных изменений обеспечивается путем нанесения наклеек, предотвращающих доступ внутрь приборов к микросхемам.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики калибраторов приведены в таблицах 2-35.
лист № 5 всего листов 30
Таблица 2 - Воспроизведение напряжения постоянного тока калибраторами многофункциональными 3010R 3041R, 3041TR, 3050R 3050TR
| Воспроизводимая величина | Диапазон | Максимально допустимое значение верхнего предела | Разрешение | Пределы допускаемой абсолютной погрешности, ± | Выходное сопротивление, Ом | ||
| 3010R | 3041R, 3041TR | 3050R, 3050TR | |||||
| Напряжение постоянного тока С внешней опцией БЛ3024А (усилитель) | от 1 до 200 мВ | 202 мВ | 0,1 мкВ | 15-10-6-иуСТ + 2 мкВ | 30-10-6-иуСт + 3,6 мкВ | 50-10-6-иуСт + 4 мкВ | 50 |
| от 0,2 до 2 В | 2,02 В | 1 мкВ | 9-10-6-иуст + 2,5 мкВ | 30-10-6-иуст + 5 мкВ | 50-10-6-иуст + 35 мкВ | 0,2 | |
| от 2 до 20 В | 20,2 В | 10 мкВ | 8-10 6-Цст + 24 мкВ | 25-10-6-иуст + 40 мкВ | 50-10-6-иуст + 300 мкВ | 0,2 | |
| от 20 до 200 В | 202 В | 100 мкВ | 12-10-6-иуст + 240 мкВ | 30-10-6-иуст + 400 мкВ | 50-10-6-и'уст + 3 мВ | 0,5 | |
| от 200 до 1000 В | 1025 В | 1 мВ | 12-10-6-и'уст + 2,4 мВ | 30-10-6-и'уст + 4 мВ | 50-10-6-и'уст + 20 мВ | 0,7 | |
| Диапазон | Разрешение | Пределы допускаемой относительной погрешности, ± | |||||
| от 1 до 10 кВ | 10 мВ | 0,5 % | 0,5 % | - | - | ||
| Примечание - иуст - установленное значение напряжения постоянного тока в мкВ, и/уст - установленное значение напряжения постоянного тока в мВ | |||||||
Таблица 3 - Воспроизведение напряжения постоянного тока калибраторами многофункциональными 1000R 1000TR
| Воспроизводимая величина | Диапазон | Максимально допустимое значение верхнего предела | Разрешение | Пределы допускаемой абсолютной погрешности, ± | Выходное сопротивление, Ом |
| Напряжение постоянного тока | от 10 до100 мВ | 104 мВ | 1 мкВ | 80-10-6-иуст + 10 мкВ | 0,5 |
| от 0,1 до 1 В | 1,04 В | 10 мкВ | 80-10"6-иуСт + 30 мкВ | 0,5 | |
| от 1 до 10 В | 10,4 В | 100 мкВ | 80-10"6-иуСт + 300 мкВ | 0,5 | |
| от 10 до 100 В | 104 В | 1 мВ | 80-10"6-и'уст + 3 мВ | 1,5 | |
| от 100 до 1000 В | 1020 В | 10 мВ | 80-10"6-и'уст + 30 мВ | 1,5 |
| Воспроизво димая величина | Диапазон | Максимально допустимое значение верхнего предела | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности, ± | Выходное сопротивление, Ом |
| Напряжение переменного тока | от 1 мВ до 200 мВ | 202 мВ | от 10 до 44 Гц | 1 мкВ | 0,08-10-2-иуст + 15 мкВ | 50 |
| от 45 до 999 Гц | 1 мкВ | 0,016-10-2-иуСТ + 15 мкВ | 50 | |||
| от 1 до 19,999 кГц | 1 мкВ | 0,02-10 2-иуст + 28 мкВ | 50 | |||
| от 20 до 99,999 кГц | 1 мкВ | 0,1- 10-2-иуст + 40 мкВ | 50 | |||
| от 100 кГц до 500 кГц | 1 мкВ | 0,4-10-2-иуст + 100 мкВ | 50 | |||
| от 0,2 до 2 В | 2,02 В | от 10 до 44 Гц | 10 мкВ | 0,05-10-2-иуст + 180 мкВ | 0,2 | |
| от 45 до 999 Гц | 10 мкВ | 0,016-10-2-иуСт + 120 мкВ | 0,2 | |||
| от 1 до 19,999 кГц | 10 мкВ | 0,021-10-2-иуст + 180 мкВ | 0,2 | |||
| от 20 до 99,999 кГц | 10 мкВ | 0,065-10-2-иуст + 300 мкВ | 0,2 | |||
| от 100 кГц до 1 МГц | 10 мкВ | 0,3-10-2-иуСт + 450 мкВ | 0,2 | |||
| от 2 до 20 В | 20,2 В | от 10 до 44 Гц | 100 мкВ | 0,05-10-2-и'уСт + 1,6 мВ | 0,2 | |
| от 45 до 999 Гц | 100 мкВ | 0,016-10-2-и'уст + 1 мВ | 0,2 | |||
| от 1 до 19,99 кГц | 100 мкВ | 0,021-10-2-и'уст + 1,6 мВ | 0,2 | |||
| от 20 до 100,0 кГц | 100 мкВ | 0,06-10-2-и'уСт + 3 мВ | 0,2 | |||
| от 20 до 200 В | 202 В | от 30 до 44 Гц | 1 мВ | 0,05-10-2-и'уСт + 20 мВ | 0,5 | |
| от 45 до 99,999 Гц | 1 мВ | 0,015-10-2-и'уст + 12 мВ | 0,5 | |||
| от 1 до 9,999 кГц | 1 мВ | 0,02-10-2-и'уст + 16 мВ | 0,5 | |||
| от 10 до 40 кГц | 1 мВ | 0,03-10-2-и'уст + 30 мВ | 0,5 | |||
| от 200 до 1000 В | 1020В | от 30 до 44 Гц | 10 мВ | 0,055-10-2-и'уСт + 200 мВ | 0,7 | |
| от 45 до 999 Гц | 10 мВ | 0,02-10-2-и'уСт + 60 мВ | 0,7 | |||
| от 1 до 10 кГц | 10 мВ | 0,025-10-2-и'уст + 120 мВ | 0,7 | |||
| С внешней опцией ЕА3024А (усилитель) | Диапазон | Диапазон частот | Разрешение | Пределы допускаемой относительной погрешности, ± | ||
| от 1 до 5 кВ | от 40 до 60 Гц | 100 мВ | 0,5 % | - | ||
| Воспроизводимая величина | Диапазон | Максимально допустимое значение верхнего предела | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности, ± | Выходное сопротивление, Ом |
| Напряжение переменного тока | от 1 мВ до 200 мВ | 202 мВ | от 10 до 44 Гц | 1 мкВ | 0,2-10-2-Utct + 50 мкВ | 50 |
| от 45 до 999 Гц | 1 мкВ | 0,04-10-2-Utct + 20 мкВ | 50 | |||
| от 1 до 19,999 кГц | 1 мкВ | 0,09-10-2-Uvct + 35 мкВ | 50 | |||
| от 20 до 99,999 кГц | 1 мкВ | 0,3-10-2-Utct + 70 мкВ | 50 | |||
| от 100 кГц до 500 кГц | 1 мкВ | 0,8-10 2-Utct + 380 мкВ | 50 | |||
| от 0,2 до 2 В | 2,02 В | от 10 до 44 Гц | 10 мкВ | 0,2-10-2-Utct + 350 мкВ | 0,2 | |
| от 45 до 999 Гц | 10 мкВ | 0,04-10-2-иуст + 90 мкВ | 0,2 | |||
| от 1 до 19,999 кГц | 10 мкВ | 0,09-10-2-Utct + 135 мкВ | 0,2 | |||
| от 20 до 99,999 кГц | 10 мкВ | 0,25-10-2-U'tct + 2 мВ | 0,2 | |||
| от 100 кГц до 500 кГц | 10 мкВ | 0,45-10-2-U'VCt + 3,8 мВ | 0,2 | |||
| от 2 до 20 В | 20,2 В | от 10 до 44 Гц | 100 мкВ | 0,2-10-2-U'VCt + 3 мВ | 0,2 | |
| от 45 до 999 Гц | 100 мкВ | 0,035- 10-2-U'tct + 0,9 мВ | 0,2 | |||
| от 1 до 19,99 кГц | 100 мкВ | 0,07-10-2-U'tct + 1,35 мВ | 0,2 | |||
| от 20 до 100,0 кГц | 100 мкВ | 0,22-10-2-U'tct + 33 мВ | 0,2 | |||
| от 20 до 200 В | 202 В | от 30 до 44 Гц | 1 мВ | 0,06-10-2-U'VCt + 20 мВ | 0,5 | |
| от 45 до 999 Гц | 1 мВ | 0,04-10-2-U'VCt + 7,5 мВ | 0,5 | |||
| от 1 до 20 кГц | 1 мВ | 0,09-10-2-U'tct + 40 мВ | 0,5 | |||
| от 200 до 1000 В | 1020 В | от 30 до 44 Гц | 10 мВ | 0,06-10-2-U'tct + 200 мВ | 0,7 | |
| от 45 до 999 Гц | 10 мВ | 0,04-10-2-U'VCt + 75 мВ | 0,7 | |||
| от 1 до 10 кГц | 10 мВ | 0,15-10-2-U'VCt + 400 мВ | 0,7 | |||
| С внешней опцией ЕА3024А (усилитель) | Диапазон | Диапазон частот | Разрешение | Пределы допускаемой относительной погрешности, ± | ||
| от 1 до 5 кВ | от 40 до 60 Гц | 100 мВ | 0,5 % | |||
| Воспроизводимая величина | Диапазон | Максимально допустимое значение верхнего предела | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности, ± | Выходное сопротивление, Ом |
| Напряжение | от 10 до 44 Гц | 1 мкВ | 0,07-10-2-ИуСТ + 45 мкВ | 50 | ||
| переменного | от 1 мВ до 200 мВ | 202 мВ | от 45 Гц до 1,999 кГц | 1 мкВ | 0,035-10-2-Иуст + 25 мкВ | 50 |
| тока | от 2 до 20 кГц | 1 мкВ | 0,1-10-2- иуст + 190 мкВ | 50 | ||
| от 10 до 44 Гц | 10 мкВ | 0,06-10-2 иуст + 280 мкВ | 0,2 | |||
| от 0,2 до 2 В | 2,02 В | от 45 Гц до 1,999 кГц | 10 мкВ | 0,035-10-2- ИуСт + 220 мкВ | 0,2 | |
| от 2 до 19,999 кГц | 10 мкВ | 0,06-10-2- иуст + 390 мкВ | 0,2 | |||
| от 20 до 100 кГц | 10 мкВ | 0,2-10-2- И'уст + 3 мВ | 0,2 | |||
| от 10 до 44 Гц | 100 мкВ | 0,06-10-2- и'уст + 2,8 мВ | 0,2 | |||
| от 2 до 20 В | 20,2 В | от 45 Гц до 1,999 кГц | 100 мкВ | 0,035-10-2- И'уст + 2,2 мВ | 0,2 | |
| от 2 до 19,999 кГц | 100 мкВ | 0,07-10-2- И'уст + 3,9 мВ | 0,2 | |||
| от 20 до 100 кГц | 100 мкВ | 0,3-10-2- И'уст + 30 мВ | 0,2 | |||
| от 20 до 200 В | 202 В | от 40 Гц до 1,999 кГц | 1 мВ | 0,045-10-2- И'уст + 22 мВ | 0,5 | |
| от 2 до 20 кГц | 1 мВ | 0,09-10-2- И'уст + 39 мВ | 0,5 | |||
| от 200 до 1000 В | 1020 В | от 40 Гц до 1,999 кГц | 10 мВ | 0,045 -10-2- И'уст + 120 мВ | 0,7 | |
| от 2 до 10 кГц | 10 мВ | 0,09-10-2- И'уст + 290 мВ | 0,7 |
| Воспроизво димая величина | Диапазон | Максимально допустимое значение верхнего предела | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности, ± | Выходное сопротивление, Ом |
| Напряжение переменного тока | от 1 мВ до 100 мВ | 104 мВ | от 10 Гц до 1,999 кГц | 1 мкВ | 0,08-10"2-и'уст + 0,03 мВ | 0,5 |
| от 2 до 20 кГц | 1 мкВ | 0,150-10-2- и'уСТ + 0,07 мВ | 0,5 | |||
| от 0,1 до 1 В | 1,04 В | от 10 Гц до 1,999 кГц | 10 мкВ | 0,08-10-2 и'уСт + 0,3 мВ | 0,5 | |
| от 2 до 20 кГц | 10 мкВ | 0,15-10-2- и'уст + 0,7 мВ | 0,5 | |||
| от 1 до 10 В | 10,4 В | от 10 Гц до 1,999 кГц | 100 мкВ | 0,08-10-2- и'уст + 3 мВ | 0,5 | |
| от 2 до 20 кГц | 100 мкВ | 0,150-10-2- И'уст + 7 мВ | 0,5 | |||
| от 10 до 100 В | 104 В | от 40 Гц до 1 кГц | 1 мВ | 0,08-10-2- И'уст + 30 мВ | 1,5 | |
| от 100 до 1000 В | 1020 В | от 40 Гц до 1 кГц | 10 мВ | 0,08-10-2- и'уст + 300 мВ | 1,5 |
| Воспроизводимая величина | Диапазон | Верхний предел диапазона | Разрешение | Пределы допускаемой абсолютной погрешности, ± |
| Сила постоянного тока | от 1 до 200 мкА | 202 мкА | 10 пА | 0,01 - 10-2-1уст + 0,01 мкА |
| от 0,2 до 2 мА | 2,02 мА | 100 пА | 0,005- 10-2-1уст + 0,03 мкА | |
| от 2 до 20 мА | 20,2 мА | 1 нА | 0,005 - 10-2-1уст + 0,2 мкА | |
| от 20 до 200 мА | 202 мА | 10 нА | 0,005 - 10-2-1уст + 2 мкА | |
| от 0,2 до 2 А | 2,02 А | 100 нА | 0,013-10-2-1уст + 30 мкА | |
| от 2 до 20 А | 20,2 А | 1 мкА | 0,03-10 2-1уст + 300 мкА | |
| от 20 до 30 А | 30 А | 10 мкА | 0,05 - 10-2-1уст + 450 мкА | |
| С внешней опцией ЕА3012А (усилитель) | - | 100 А | 10 мА | 0,08-10"2ТуСт + 10 мА |
| С внешней опцией ЕА013 (источник пикоамперных токов) | - | 10 нА | 1 пА | 0,5-10 2-1”уст + 0,04 нА |
| - | 100 нА | 10 пА | 0,5-10"2Т'уст + 0,4 нА | |
| - | 1 мкА | 100 пА | 0,5-10 2-1”уст + 4 нА | |
| - | 10 мкА | 1 нА | 0,5-10 2Т”уст + 40 нА | |
| - | 100 мкА | 10 нА | 0,5- 10-2-1уст + 0,4 мкА | |
| Примечание - 1уст - установленное значение силы постоянного тока в мкА, 1'уст - установленное значение силы постоянного тока в мА 1'уст - установленное значение силы постоянного тока в нА | ||||
Таблица 9 - Измерение силы постоянного тока и сопротивления постоянному току калибраторами многофункциональными 3010R, 3041R, 304^R с внешней опцией ЕА008
| Измерение силы постоянного тока | Измерение сопротивления постоянному току | ||||
| Верхний предел диапазона 1ВП | Разрешение | Пределы допускаемой абсолютной погрешности | Испытательное напряжение (Иисп) | Диапазон | Пределы допускаемой абсолютной погрешности |
| 10 нА | 1 пА | 0,5-10 2-1изм + 40 пА | 50 В | от 500 кОм до 50 ГОм | 0,5-10"2^тм + (0,4-10-2- Иисп/ 1вп) |
| 100 нА | 10 пА | 0,5-10 2-1изм + 0,4 нА | 100 В | от 1 МОм до 100 ГОм | 0,5-10"2^изм + (0,4-10-2- Иисп/ 1вп) |
| 1 мкА | 100 пА | 0,5-10'2-1Шм + 4 нА | 250 В | от 3 МОм до 250 ГОм | 0,5-10"2^изм + (0,4-10-2- Иисп/ 1вп) |
| 10 мкА | 1 нА | 0,5-10 2-1изм + 40 нА | 500 В | от 5 МОм до 500 ГОм | 0,5-10"2^изм + (0,4-10-2- Иисп/ 1вп) |
| 100 мкА | 10 нА | 0,5-10"2-1Шм + 0,4 мкА | 1000 В | от 10 МОм до 1 ТОм | 0,5-10"2^изм + (0,4-10-2- Иисп/ 1вп) |
| Воспроизводимая величина | Диапазон | Максимально допустимое значение верхнего предела | Разрешение | Пределы допускаемой абсолютной погрешности, ± |
| Сила постоянного тока | от 1 до 200 мкА | 202 мкА | 10 пА | 0,01 - 10"2-1уст + 0,03 мкА |
| от 0,2 до 2 мА | 2,02 мА | 100 пА | 0,008-10 2-1уст + 0,04 мкА | |
| от 2 до 20 мА | 20,2 мА | 1 нА | 0,005-10-2-1уст + 0,3 мкА | |
| от 20 до 200 мА | 202 мА | 10 нА | 0,008-10 2-1уст + 3 мкА | |
| от 0,2 до 2 А | 2,02 А | 100 нА | 0,015-10-2-1уст + 35 мкА | |
| от 2 до 30 А | 30 А | 10 мкА | 0,04- 10-2-1уст + 350 мкА | |
| С внешней опцией ЕА3012А (усилитель) | - | 100 А | 10 мА | 0,08-10"2-ГуСТ + 10 мА |
| С внешней опцией ЕА013 (источник пикоамперных токов | - | 10 нА | 1 пА | 0,5-10 2-1”уст + 0,04 нА |
| - | 100 нА | 10 пА | 0,5-10"2Т'уст + 0,4 нА | |
| - | 1 мкА | 100 пА | 0,5-10 2-1”уст + 4 нА | |
| - | 10 мкА | 1 нА | 0,5-10 2-1”уст + 40 нА | |
| - | 100 мкА | 10 нА | 0,5- 10-2-1уст + 0,4 мкА |
| Воспроизводимая величина | Диапазон | Максимально допустимое значение верхнего предела | Разрешение | Пределы допускаемой абсолютной погрешности, ± |
| Сила постоянного тока | от 1 до 200 мкА | 202 мкА | 100 пА | 0,012- 10-2-1уст + 0,02 мкА |
| от 0,2 до 2 мА | 2,02 мА | 1 нА | 0,01-10 2-1уст + 0,08 мкА | |
| от 2 до 20 мА | 20,2 мА | 10 нА | 0,01-10 2-1уст + 0,8 мкА | |
| от 20 до 200 мА | 202 мА | 100 нА | 0,012-10 2-1уст + 8 мкА | |
| от 0,2 до 2 А | 2,02 А | 1 мкА | 0,05 - 10-2-1уст + 90 мкА | |
| от 2 до 20 А | 22 А | 10 мкА | 0,05 - 10-2-1уст + 900 мкА |
Таблица 12 - Воспроизведение силы постоянного тока калибраторами многофункциональными 1000R, 1000TR
| Воспроизвод имая величина | Диапазон | Максимально допустимое значение верхнего предела | Разрешение | Пределы допускаемой абсолютной погрешности, ± |
| Сила постоянного тока | от 10 до 100 мкА | 104 мкА | 1 нА | 0,03-10 2-1уст + 0,03 мкА |
| от 0,1 до 1 мА | 1,04 мА | 10 нА | 0,03 - 10-2-1уст + 0,1 мкА | |
| от 1 до 10 мА | 10,4 мА | 100 нА | 0,03-10 2-1уст + 1 мкА | |
| от 10 до 100 мА | 104 мА | 1 мкА | 0,03 - 10-2-1уст + 10 мкА | |
| от 0,1 до 1 А | 1,04 А | 10 мкА | 0,03- 10-2-1уст + 150 мкА | |
| от 1 до 10 А | 10,4 А | 100 мкА | 0,05-10"2-1'уСт + 2 мА |
| Воспроизводимая величина | Диапазон | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности, ± | |
| 3010R | 3041R, 3041TR | ||||
| Сила переменного тока | от 1 до 200 мкА | от 10 до 44 Гц | 1 нА | 0,2- 10-2-1уст + 0,25 мкА | 0,2- 10-2-1уст + 0,25 мкА |
| от 45 до 999 Гц | 0,07- 10-2-1уст + 0,15 мкА | 0,07- 10-2-1уст + 0,25 мкА | |||
| от 1 до 10 кГц | 0,8-10 2-1уст + 0,25 мкА | 0,8-10 2-1уст + 0,25 мкА | |||
| от 0,2 до 2 мА | от 10 до 44 Гц | 10 нА | 0,2- 10-2-1уст + 0,25 мкА | 0,2- 10-2-1уст + 0,5 мкА | |
| от 45 до 999 Гц | 0,06- 10-2-1уст + 0,2 мкА | 0,06- 10-2-1уст + 0,4 мкА | |||
| от 1 до 10 кГц | 0,5- 10-2-1уст + 0,3 мкА | 0,7- 10-2-1уст + 0,7 мкА | |||
| от 2 до 20 мА | от 10 до 44 Гц | 100 нА | 0,2-10 2-1уст + 3 мкА | 0,2-10 2-1уст + 5 мкА | |
| от 45 до 999 Гц | 0,04- 10-2-1уст + 2 мкА | 0,06- 10-2-1уст + 4 мкА | |||
| от 1 до 10 кГц | 0,25-10 2-1уст + 3 мкА | 0,5 - 10-2-1уст + 7 мкА | |||
| от 20 до 200 мА | от 10 до 44 Гц | 1 мкА | 0,2-10 2-1уст + 30 мкА | 0,2- 10-2-1уст + 50 мкА | |
| от 45 до 999 Гц | 0,04- 10-2-1уст + 20 мкА | 0,06- 10-2-1уст + 40 мкА | |||
| от 1 до 10 кГц | 0,5- 10-2-1уст + 40 мкА | 0,6- 10-2-1уст + 70 мкА | |||
| от 0,2 до 2 А | от 10 до 44 Гц | 10 мкА | 0,2-10 2-1уст + 300 мкА | 0,2- 10-2-1уст + 500 мкА | |
| от 45 до 999 Гц | 0,06- 10-2-1уст + 200 мкА | 0,09- 10-2-1уст + 400 мкА | |||
| от 1 до 5 кГц | 0,5- 10-2-1уст + 400 мкА | 0,6- 10-2-1уст + 700 мкА | |||
| от 2 до 30 А | от 30 до 44 Гц | 100 мкА | 0,2-10-2ТуСт + 3 мА | 0,2-10-2-ГуСТ + 5 мА | |
| от 45 до 99 Гц | 0,08-10 2-1/уст + 2 мА | 0,09-10-2-Густ + 2 мА | |||
| от 100 Гц до 1 кГц | 0,3-10-2-Густ + 4 мА | 0,3-10-2-Густ + 4 мА | |||
| С внешней опцией EA3012A (усилитель) | от 30 до 70 А | от 10 до 400 Гц | 10 мА | 0,8-10-2-Густ + 10 мА | |
| Воспроизводимая величина | Диапазон | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности, ± |
| от 1 до 200 мкА | от 10 до 44 Гц | 1 нА | 0,09-10 2-1уст + 0,4 мкА | |
| Сила переменного | от 45 до 1999 Гц | 1 нА | 0,07- 10-2-1уст + 0,3 мкА | |
| тока | от 2 до 10 кГц | 1 нА | 0,1 - 10-2-1уст + 0,5 мкА | |
| от 0,2 до 2 мА | от 10 до 44 Гц | 10 нА | 0,09- 10-2-1уст + 0,6 мкА | |
| от 45 до 1999 Гц | 10 нА | 0,07- 10-2-1уст + 0,4 мкА | ||
| от 2 до 10 кГц | 10 нА | 0,1 - 10-2-1уст + 0,7 мкА | ||
| от 2 до 20 мА | от 10 до 44 Гц | 100 нА | 0,09- 10-2-1уст + 4 мкА | |
| от 45 до 1999 Гц | 100 нА | 0,07- 10-2-1уст + 3 мкА | ||
| от 2 до 10 кГц | 100 нА | 0,1 - 10-2-1уст + 6 мкА | ||
| от 20 до 200 мА | от 10 до 44 Гц | 1 мкА | 0,09- 10-2-1уст + 40 мкА | |
| от 45 до 1999 Гц | 1 мкА | 0,07- 10-2-1уст + 30 мкА | ||
| от 2 до 10 кГц | 1 мкА | 0,1 - 10-2-1уст + 60 мкА | ||
| от 0,2 до 2 А | от 10 до 44 Гц | 10 мкА | 0,1 - 10-2-1уст + 450 мкА | |
| от 45 Гц до 2 кГц | 10 мкА | 0,09- 10-2-1уст + 400 мкА | ||
| от 2 до 20 А | от 10 до 44 Гц | 100 мкА | 0,2-10"2Туст + 9 мА | |
| от 45 до 200 Гц | 100 мкА | 0,15-10"2Туст + 6 мА | ||
| от 200 Гц до 1 кГц | 100 мкА | 0,2-10 2-1/уст + 8 мА |
| Воспроизводимая величина | Диапазоны | Максимально допустимое значение верхнего предела | Диапазон частот | Разрешение | Пределы допускаемой абсолютной погрешности, ± |
| Сила переменного тока | от 10 до 100 мкА | 104 мкА | от 10 Гц до 2 кГц | 1 нА | 0,1 - 10-2-1уст + 0,4 мкА |
| от 0,1 до 1 мА | 1,04 мА | 10 нА | 0,1-10-2-Itct + 0,8 мкА | ||
| от 1 до 10 мА | 10,4 мА | 100 нА | 0,1 - 10-2-1уст + 8 мкА | ||
| от 10 до 100 мА | 104 мА | 1 мкА | 0,1-10-2-Itct + 80 мкА | ||
| от 0,1 до 1 А | 1,04 А | 10 мкА | 0,1-10-2-Itct + 800 мкА | ||
| от 1 до 10 А | 10,4 А | 100 мкА | 0,1-10-2-I'VCt + 15 мА |
Таблица 16 - Воспроизведение силы постоянного тока с внешней опцией ЕА002
| Диапазон силы постоянного тока на входе, А | Диапазон силы постоянного тока на выходе, А | Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | |||
| 3010R | 3041R, 3041TR | 3050R, 3050TR | 1000R, 1000TR | ||
| 2-х витковая катушка | |||||
| от 0,1 до 10 | от 0,2 до 20 | - | - | - | 0,8-10 2-!уСТ |
| от 0,1 до 22 | от 0,2 до 44 | - | - | 0,52-Ю-2-^ + 0,09 | - |
| от 0,1 до 30 | от 0,2 до 60 | 0,49-Ю"2-^ + 0,072 | 0,49-Ю'2-^ + 0,09 | - | - |
| 10-ти витковая катушка | |||||
| от 0,1 до 10 | от 10 до 100 | - | - | - | 0,8-10 2-Itct |
| от 0,1 до 22 | от 10 до 220 | - | - | 0,62-Ш-2-^ + 0,13 | - |
| от 0,1 до 30 | от 10 до 300 | 0,60-10-2-!уст + 0,112 | 0,60-10-2-!уст + 0,13 | - | - |
| 50-ти витковая катушка | |||||
| от 0,1 до 10 | от 5 до 500 | - | - | - | 0,8-10 2-Itct |
| от 0,1 до 22 | от 5 до 1100 | - | - | 0,49-10"2-Iуст + 0,44 | - |
| от 0,1 до 30 | от 5 до 1500 | 0,46-10'2-!уст + 0,42 | 0,46-10"2-Iуст + 0,44 | - | - |
| Воспроизводи- | Номинальные | Пределы допускаемой абсолютной погрешности, ± | Максимальная | Максимальное | |
| мая величина | значения | допустимая | допустимое | ||
| 2-х пров. | 4-х пров. * | сила тока, А | напряжение, В | ||
| Электрическое | 0 Ом | 0,035 Ом | 0,005 Ом | 0,5 | |
| сопротивление | 0,1 Ом | 0,035 Ом | 0,0025- 10"2^уст + 0,005 Ом | 0,5 | - |
| постоянному | 1 Ом | 0,035 Ом | 0,0025- 10"2^уст + 0,005 Ом | 0,4 | - |
| току | 10 Ом | 0,035 Ом | 0,0025- 10"2^уст + 0,005 Ом | 0,3 | - |
| 100 Ом | 0,035 Ом | 0,0018- 10"2^уст + 0,005 Ом | 0,1 | - | |
| 1 кОм | 0,0018-10"2^уст + 0,005 Ом | 0,0018- 10"2^уст + 0,005 Ом | - | 10 | |
| 10 кОм | 0,0008-10 2^уст + 0,05 Ом | 0,0008- 10"2^уст + 0,05 Ом | - | 50 | |
| 100 кОм | 0,0018-10 2-Иуст + 0,5 Ом | 0,0018- 10"2^уст + 0,5 Ом | - | 100 | |
| 1 МОм | 0,0025-10 2-Иуст + 5 Ом | - | - | 100 | |
| 10 МОм | 0,009-10 2^уст + 100 Ом | - | - | 100 | |
| 100 МОм | 0,18-10"2^'уст + 2 кОм | - | - | 100 | |
| 1 ГОм | 1-10"2^'уст + 30 кОм | - | - | 100 | |
| Примечания: калибраторы содержат в своем составе набор фиксированных прецизионных резисторов с значениями сопротивлений, близкими к номинальным значениям, приведенным в данной таблице. | |||||
| R^ - электрическое сопротивление постоянному току в Ом, | |||||
| R уст - электрическое сопротивление постоянному току в кОм, * - при работе с калибратором в четырехпроводном режиме необходимо сначала установить на калибраторе выходное значение 0 Ом, и обнулить подключаемый к выходу калибратора измерительный прибор (значения погрешности для отличных от «0» | |||||
| контрольных точек указаны с учетом компенсации нуля измерительного прибора, проведенной при установлении выходного значения калибратора равного нулю) | |||||
| Воспроизводи- | Номинальные | Пределы допускаемой абсолютной погрешности, ± | Максимальная | Максимальное | |
| мая величина | значения | допустимая | допустимое | ||
| 2-х пров. | 4-х пров.* | сила тока, А | напряжение, В | ||
| Электрическое | 0 Ом | 0,035 Ом | 0,005 Ом | 0,5 | |
| сопротивление | 0,1 Ом | 0,035 Ом | 0,015- 10-2^уст + 0,005 Ом | 0,5 | - |
| постоянному | 1 Ом | 0,035 Ом | 0,01-10 2-Яуст + 0,005 Ом | 0,4 | - |
| току | 10 Ом | 0,035 Ом | 0,01-10 2^уст + 0,005 Ом | 0,3 | - |
| 100 Ом | 0,035 Ом | 0,005-10 2^уст + 0,005 Ом | 0,1 | - | |
| 1 кОм | 0,004-10 ^R-vct + 0,04 Ом | 0,004-10 2-Ятст + 0,04 Ом | - | 10 | |
| 10 кОм | 0,004-10 2-Яуст + 0,4 Ом | 0,004-10 2-Яуст + 0,4 Ом | - | 50 | |
| 100 кОм | 0,004-10 2^ст + 4 Ом | 0,004-10 2^уст + 4 Ом | - | 100 | |
| 1 МОм | 0,01-10 2^ст + 40 Ом | - | - | 100 | |
| 10 МОм | 0,035- 10"2^уст + 400 Ом | - | - | 100 | |
| 100 МОм | 0,5-Ю"2^^ + 4 кОм | - | - | 100 | |
| 1 ГОм | 1-10"2^/уст + 40 кОм | - | - | 100 | |
| Воспроизводи- | Номинальные | Пределы допускаемой абсолютной погрешности, ± | Максимальная | Максимальное | |
| мая величина | значения | допустимая | допустимое | ||
| 2-х пров. | 4-х пров.* | сила тока, А | напряжение, В | ||
| Электрическое | 0 Ом | 0,035 Ом | 0,005 Ом | 0,5 | |
| сопротивление | 10 Ом | 0,035 Ом | 0,060-10 ^R-yci- + 0,005 Ом | 0,3 | - |
| постоянному | 100 Ом | 0,035 Ом | 0,009-10 2-Rvgt + 0,005 Ом | 0,1 | - |
| току | 1 кОм | 0,006-10 2-Куст + 0,04 Ом | 0,006-10 2-Rtct + 0,04 Ом | - | 10 |
| 10 кОм | 0,006-10 2-Rtct + 0,4 Ом | 0,006-10 2-Rtct + 0,4 Ом | - | 50 | |
| 100 кОм | 0,006-10 2^уст + 4 Ом | 0,006-10 2-Яуст + 4 Ом | - | 100 | |
| 1 МОм | 0,015-10 2-Rtct + 40 Ом | - | - | 100 | |
| 10 МОм | 0,060-10 2-Rvgt + 400 Ом | - | - | 100 | |
| 100 МОм | 0,650- 10^-R'tc,. + 4 кОм | - | - | 100 | |
Таблица 20 - Воспроизведение электрического сопротивления постоянному току калибраторами многофункциональными 1000R, 1000TR
| Воспроизводи | Номинальные | Пределы допускаемой абсолютной погрешности, ± | Максимальная | Максимальное | |
| мая величина | значения | допустимая | допустимое | ||
| 2-х пров. | 4-х пров.* | сила тока, А | напряжение, В | ||
| Электрическое | 10 Ом | 0,035 Ом | 0,050- 10^-Rtc,, + 0,05 Ом | 0,3 | - |
| сопротивление | 100 Ом | 0,035 Ом | 0,050- 10-2^уСт + 0,05 Ом | 0,1 | - |
| постоянному | 1 кОм | 0,020-10 ^R-yci- + 0,05 Ом | 0,020- 10-2^уСт + 0,05 Ом | - | 10 |
| току | 10 кОм | 0,020-10 2-Rtct + 0,4 Ом | 0,020- 10-2-Rtct + 0,4 Ом | - | 50 |
| 100 кОм | 0,020-10 2-Rvgt + 4 Ом | 0,020- 10-2-Rtct + 4 Ом | - | 100 | |
| 1 МОм | 0,050-10 2-Rtct + 40 Ом | - | - | 100 | |
| 10 МОм | 0,10-10 2^уст + 400 Ом | - | - | 100 | |
| 100 МОм | 0,20-Ю"2^^ + 4 кОм | - | - | 100 | |
Всего листов 29
Таблица 21 - Воспроизведение электрического сопротивления постоянному току со встраиваемой опцией SIMRC калибраторов многофункциональных 3010R, 3041R, 3041TR, 1000R, 1000TR
| 3010R | 3041R, 3041TR | 1000R, 1000TR | |||
| Диапазон воспроизведения электрического сопротивления | Пределы допускаемой абсолютной погрешности | Диапазон воспроизведения электрического сопротивления | Пределы допускаемой абсолютной погрешности | Диапазон воспроизведения электрического сопротивления | Пределы допускаемой абсолютной погрешности |
| от 0 до 10 МОм | ± (0,01-10'2-RyCT + 0,05 Ом) | от 0 до 10 МОм | ± (0,03-10"2^уст + 0,05 Ом) | от 0 до 1 МОм | ± (0,02-10"2-Куст + 0,05 Ом) |
| от 1,01 МОм до 10 МОм | ± (0,05-10"2^уст + 0,05 Ом) | ||||
Таблица 22 - Воспроизведение электрического сопротивления постоянному току со встраиваемой опцией INS калибраторов многофункциональных 1000R, 1000TR
| Диапазон значений сопротивления при испытательном напряжении | Пределы допускаемой относительной погрешности, ± | |||
| 100 В | 250 В | 500 В | 1000 В | |
| от 0,25 до 100 МОм | от 0,25 до 250 МОм | от 0,25 до 500 МОм | от 250 кОм до 1 ГОм | 0,5 % |
Таблица 23 - Воспроизведение электрической ёмкости
| Воспроизводимая величина | Номинальные | Пределы допускаемой абсолютной погрешности, ± | Частота, Гц | ||
| значения | 3010R, 3041R, 3041TR | 3050R, 3050TR | 1000R, 1000TR | ||
| Электрическая ёмкость | 1 нФ | 0,25-10"2-Стст + 20 пФ | - | - | |
| 10 нФ | 0,25-10"2-Стст+ 20 пФ | 0,4-10"2-Суст+ 20 пФ | 0,8-10"2-Суст+ 20 пФ | ||
| 20 нФ | 0,25-10"2-Суст+ 20 пФ | 0,4-10"2-Суст+ 20 пФ | - | ||
| 50 нФ | 0,25-10"2-Стст+ 20 пФ | 0,4-10"2-Суст + 20 пФ | - | 1000 | |
| 100 нФ | 0,25-10"2-Суст+ 20 пФ | 0,4-10"2-Суст + 20 пФ | 0,8-10"2-Суст+ 20 пФ | ||
| 1 мкФ | 0,4-10"2-Суст+ 20 пФ | 0,6-10-2-Суст+ 20 пФ | 0,8-10"2-Суст+ 20 пФ | ||
| 10 мкФ | 0,6-10-2-Суст+ 20 пФ | - | - | ||
| Электрическая ёмкость при наличии опции SIMRC | 100 мкФ | - | - | ||
| 1 мФ | ± 0,5 % | - | - | ||
| 10 мФ | - | - | |||
Таблица 24 - Воспроизведение индуктивности калибраторами многофункциональными 3010R, 3041R, 3041TR со встраиваемой опцией IND
| Воспроизводимая величина | Номинальные значения | Пределы допускаемой относительной погрешности, % | Частота, Гц |
| Индуктивность | 1 мГн; 10 мГн; 19 мГн; 29 мГн; 50 мГн; 100 мГн; 1 Гн; 10 Гн | ± 0,5 | 1000 |
Таблица 25 - Калибраторы многофункциональные 3010R, 3041R, 3041TR, 1000R, 1000TR со встроенной опцией PRT (имитация термометров сопротивления)
| Тип датчика температуры | Диапазон температуры, °С | Пределы допускаемой абсолютной погрешности, °С | |
| 3010R, 3041R, 3041TR | 1000R, 1000TR | ||
| Pt100 R0=100 Ом a = 0,00385 | от минус 200 до 0 | - | ± 0,3 |
| от минус 100 до 0 | ± 0,3 | - | |
| от 0 до 800 | ± 0,3 | ± 0,5 | |
Таблица 26 - Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR со встроенной опцией и с внешней опцией ЕА001А
| Тип термопары | Диапазон температуры, °С | Пределы допускаемой абсолютной погрешности со встроенной опцией имитации термопар, (для 1000R, 1000TR), °С | Пределы допускаемой абсолютной погрешности с внешней опцией ЕА001А имитации и измерения термопар (для 3010R, 3041R, 3041TR, 3050R, 3050TR), °С |
| от минус 180 до минус 100 | ± 0,46 | ± 0,23 | |
| J | от минус 100 до 150 | ± 0,22 | ± 0,09 |
| от 150 до 760 | ± 0,28 | ± 0,14 | |
| от 760 до 1200 | ± 0,38 | ± 0,19 | |
| от минус 140 до минус 100 | ± 0,54 | ± 0,27 | |
| K | от минус 100 до 120 | ± 0,30 | ± 0,11 |
| от 120 до 1370 | ± 0,52 | ± 0,26 | |
| T | от минус 250 до минус 150 | ± 1,20 | ± 0,60 |
| от минус 150 до 400 | ± 0,22 | ± 0,11 | |
| R | от минус 50 до 250 | ± 1,60 | ± 0,80 |
| от 250 до 1760 | ± 1,02 | ± 0,51 | |
| S | от минус 50 до 250 | ± 1,60 | ± 0,8 |
| от 250 до 1760 | ± 1,02 | ± 0,51 | |
| B | от 0 до 1820 | ± 1,50 | ± 0,75 |
| от минус 270 до минус 100 | ± 0,84 | ± 0,42 | |
| N | от минус 100 до 410 | ± 0,40 | ± 0,20 |
| от 410 до 1300 | ± 0,48 | ± 0,24 | |
| от минус 250 до минус 100 | ± 1,00 | ± 0,50 | |
| E | от минус 100 до 650 | ± 0,24 | ± 0,12 |
| от 650 до 1000 | ± 0,30 | ± 0,15 | |
| L | от минус 200 до 800 | ± 0,68 | ± 0,34 |
Таблица 27 - Воспроизведение частоты калибраторами многофункциональными 3010R, 3041R, 3041TR, 1000R, 1000TR
| Диапазон воспроизводимых частот | Пределы допускаемой относительной погрешности, % | |
| 3010R, 3041R, 3041TR | 1000R, 1000TR | |
| от 1 Гц до 100 кГц | - | ± 2-10-3 |
| от 1 Гц до 10 МГц | ± 2-10-3 | - |
Таблица 28 - Воспроизведение частоты калибраторами многофункциональными 3010R, 3041R, 3041TR со встроенной опцией FRQ
| Диапазон воспроизводимых частот | Пределы допускаемой относительной погрешности, % |
| 3010R, 3041R, 3041TR | |
| от 1 Гц до 10 МГц | ± 1-10-4 |
Таблица 29 - Воспроизведение скважности калибраторами многофункциональными 3010R, 3041R, 3041TR со встроенной опцией PWM
| Диапазон | Пределы допускаемой абсолютной погрешности | |
| Скважность | Частота | |
| от 5 до 95 % | от 1 до 9 Гц | ± 0,03 |
| от 10 до 199 Гц | ± 0,006 | |
| от 200 Гц до 1,99 кГц | ± 0,06 | |
| от 2 до 10 кГц | ± 0,6 | |
Таблица 30 - Калибраторы многофункциональные 3010R, 3041R, 3041TR с внешней опцией ЕА3023 (для определения характеристик источников питания 3 А/63 В)
| Характеристики | Значение характеристики |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 63 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ± (0,02-10-2-U + 0,020) |
| Диапазон регулируемой силы тока через электронную нагрузку, А | от 0 до 3 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | ± (0,05-10-2-I + 0,001) |
| Прим. - U - установленное значение напряжения постоянного тока в [В], I - установленное значение силы постоянного тока в [А] | |
Таблица 31 - Калибраторы многофункциональные 3010R, 3041R, 3041TR с внешней опцией ЕА3025А (для определения характеристик источников питания 60 А/100 В)
| Характеристика | Значение характеристики |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ± (0,02-10-2-U + 0,030) |
| Диапазон регулируемой силы тока через электронную нагрузку, А | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | ± (0,05-10-2-I + 0,030) |
Таблица 32 - Калибраторы многофункциональные 3010R, 3041R и 3041TR с внешней опцией ЕА015 (многоцелевая платформа)
| Вид измерений | Диапазон номинальных значений | Разрешение | Пределы допускаемой относительной погрешности воспроизведения |
| Воспроизведение (имитация) сопротивления изоляции (испытательное напряжение 50,100, 250, 500, 1000 В) | от 100 кОм до 5 МОм | 10 кОм | ± 0,2 % |
| от 5,01 МОм до 2 ГОм | 10 кОм | ± 3,0-% | |
| Измерение испытательного напряжения | 50 В, 100 В, 250 В, 500 В, 1000 В | 10 мВ | ± 1 % |
| Верхний предел диапазона | |||
| Воспроизведение электрического сопротивления постоянному току | 1,9 Ом | 1 мОм | ± 0,3 % |
| 10 Ом | 1 мОм | ||
| 19 Ом | 10 мОм | ||
| 190 Ом | 10 мОм | ||
| 1 кОм | 10 мОм | ||
| Воспроизведение напряжения постоянного тока | 100 мВ | 10 мкВ | ± 0,04 % |
| 1 В | 10 мкВ | ± 0,04 % | |
| 30 В | 100 мкВ | ± 0,03 % | |
| Воспроизведение силы постоянного тока | до 30 мА | 1 мкА | ± 0,05 % |
| Имитация термопар | Типы термопар J, K, T, R, S, B, N, E, L | (метрологические характеристики термопар указаны в таблице 26) | |
| Воспроизведение силы постоянного и переменного тока | (данные табл. 8, 10, 13) | ||
Таблица 33 - Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR со встраиваемыми опциями SCP600, SCP350, SCP250
| Характеристика | Тип опции | |
| SCP600 SCP350 | SCP250 для 3050R, 3050TR | |
| для 3010R, 3041R, 3041TR | ||
| Номинальные значения коэффициентов отклонения | 2 мВ/дел, 5 мВ/дел, 10 мВ/дел, 20 мВ/дел, 50 мВ/дел, 100 мВ/дел, 200 мВ/дел, 500 мВ/дел, 1 В/дел, 2 В/дел, 5 В/дел, 10 В/дел, 20 В/дел, 50 В/дел | |
| Диапазон воспроизведения напряжения постоянного тока и амплитуды прямоугольных импульсов частотой 1 кГц | от 1 мВ до 500 В | |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока и амплитуды прямоугольных импульсов частотой 1 кГц | ± (10-4-иуст + 20 мкВ), где иуст - установленное значение амплитуды в мкВ | |
| Номинальные значения временных маркеров | 2 нс/дел, 5 нс/дел, 10 нс/дел, 20 нс/дел, 50 нс/дел, 100 нс/дел, 200 нс/дел, 500 нс/дел, 1 мкс/дел, 2 мкс/дел, 5 мкс/дел, 10 мкс/дел, 20 мкс/дел, 50 мкс/дел, 100 мкс/дел, 200 мкс/дел, 500 мкс/дел, 1 мс/дел, 2 мс/дел, 5 мс/дел, 10 мс/дел, 20 мс/дел, 50 мс/дел, 100 мс/дел, 200 мс/дел, 500 мс/дел, 1 с/дел, 2 с/дел, 5 с/дел | |
| Пределы допускаемой относительной погрешности воспроизведения периода следования временных маркеров | ± 5-10-4 % | |
| Диапазон установки девиации периода следования временных маркеров | ± 50 % (с дискретностью 0,001 %) | |
| Длительность фронта импульсов в режиме калибратора переходной характеристики | не более 2 нс | нет |
| Диапазон частот нормированного по амплитуде гармонического сигнала, МГц | от 5 до 600 от 5 до 350 | от 5 до 250 |
| Размах нормированного гармонического сигнала частотой 50 кГц при нагрузке 50 Ом | (600 ± 10) мВ | |
| Пределы допускаемой относительной погрешности по частоте нормированного гармонического сигнала частотой 50 кГц | ± 0,003 % | |
| Пределы допускаемой относительной погрешности амплитуды гармонического сигнала относительно нормированного значения на частоте 50 кГц | ± 12 % | |
Таблица 34 - Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR со встраиваемыми опциями PWRDDS, PWRSINE, PWR50
| Характеристика | Значения характеристики | ||
| 3010R | 3041R, 3041TR | 3050R, 3050TR | |
| Диапазон воспроизведения напряжения постоянного тока | от 1 до 1000 В | ||
| Характеристика | Значения характеристики | ||
| 3010R | 3041R, 3041TR | 3050R, 3050TR | |
| Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока в поддиапазонах: - от 1 до 20 В - от 20 до 1000 В | ± 0,0025 % ± 0,0030 % | ± 0,008 % | |
| Диапазон воспроизведения силы постоянного тока | от 0,5 мА до 30 А | от 0,3 до 20 А | |
| Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока в поддиапазонах: - от 0,5 мА до 300 мА - от 0,3 до 2 А - от 2,01 до 30 А | ± 0,1 % ± 0,015 % ± 0,04 % | ± 0,1 % ± 0,025 % ± 0,04 % | ± 0,08 % |
| Диапазон воспроизведения силы постоянного тока с внешней опцией ЕА3012А | таблица 8 | таблица 9 | - |
| Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока с внешней опцией ЕА3012А | |||
| Диапазон воспроизведения напряжения переменного тока | от 1 до 1000 В | ||
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в поддиапазонах: - от 1 до 20 В - от 20 до 1000 В | ± 0,035 % ± 0,04 % | ± 0,05 % ± 0,06 % | |
| Диапазон частот при: - напряжении переменного тока от 1 до 699 В - напряжении переменного тока от 700 до 1000 В | от 40 до 400 Гц от 46 до 400 Гц | от 40 до 400 Гц от 40 до 400 Гц | |
| Диапазон воспроизведения силы переменного тока | от 0,5 мА до 30 А | от 0,5 мА до 20 А | |
| Пределы допускаемой относительной погрешности воспроизведения силы переменного тока в поддиапазонах: - от 0,5 мА до 200 мА - от 200 мА до 2 А - от 2,01 до 20 А - от 2,01 до 30 А | ± 0,2 % ± 0,1 % ± 0,05 % | ± 0,25 % ± 0,15 % ± 0,25 % | |
| Диапазон воспроизведения силы переменного тока с внешней опцией ЕА3012А | таблица 13 | - | |
| Пределы допускаемой относительной погрешности воспроизведения силы переменного тока с внешней опцией ЕА3012А | |||
| Диапазон установки угла фазового сдвига | от 0 до 359,9 ° | ||
| Пределы допускаемой погрешности установки угла фазового сдвига (При И >10В, I>0,5 А) - при частоте 50 Гц - при частоте 400 Гц | ± 0,209 ° ± 0,97 ° | ||
| Характеристика | Значения характеристики | |
| 3010R 3041R, 3041TR | 3050R, 3050TR | |
| Диапазон воспроизведения мощности постоянного и переменного тока | 0,5 мВА - 30кВА | 0,5 мВА - 20кВА |
| Пределы допускаемой относительной погрешности воспроизведения мощности постоянного тока | 0,1 % | 0,1 % |
| Пределы допускаемой относительной погрешности воспроизведения мощности переменного тока | 0,2 % | 0,3 % |
Таблица 35 - Дополнительные характеристики для опции PWRDDS
| Характеристика | Значения характеристики |
| Число гармоник | 48 (с 2 по 49) |
| Диапазон частот основного тона (1-я гармоника), Гц | от 40 до 400 |
| Диапазон частот гармоник, Гц | от 80 до 2-104 |
| Допускаемая относительная погрешность воспроизведения частоты гармоник | ± (0,1 % + (N-0,08 %) , где N - номер гармоники |
| Дискретность установки амплитуды гармоник (в % от 1-й гармоники) | 0,1 |
| Диапазон фазы гармоник | от 0 до 360 ° |
| Дискретность установки фазы гармоник | 0,1 ° |
| Диапазон воспроизведения напряжения гармонического сигнала, В | от 1 до 1000 |
| Диапазон воспроизведения силы тока гармонического сигнала, А | от 0,3 до 30 |
Питания от сети переменного тока: напряжение, В частота, Гц
от 216 до 253; (50 ± 1). 1500.
(440 х 480 х 160). (450 х 300 х 190).
20.
Потребляемая мощность, В-А, не более
Габаритные размеры (длина х ширина х высота), мм, не более 3010R, 3041R, 3050R, 1000R 3041TR, 3050TR, 1000TR Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
от 15 до 25; до 80;
от 84 до 106,7 кПа.
- относительная влажность воздуха при температуре 25 °С, %
- атмосферное давление
наносится на титульные листы эксплуатационной документации типографским способом и на лицевую панель калибраторов в виде наклейки.
Комплект поставки приведен в таблице 36.
Таблица 36
| Наименование | Обозначение | Количество | Примечание |
| Калибратор многофункциональный 3010R (или 3041R), (или 3041TR), (или 3050R), (или 3050TR), (или 1000R), (или 1000TR) | модель и опции по заказу | ||
| Комплект ЗИП | 1 шт. | ||
| Руководство по эксплуатации | 3000/1000.001РЭ | 1 шт. | |
Программное обеспечение | 1 комплект | ||
| Методика поверки | МГФК.411630.001МП | 1 шт. |
осуществляется в соответствии с документом МГФК.411630.001МП «Инструкция. Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 22.05. 2014 г.
Основные средства поверки:
- мультиметр цифровой прецизионный 8508А, рег. № 25984-08 (диапазон измерений напряжения постоянного тока от 0 до 1050 В, пределы допускаемой относительной погрешности ± (0,0003 - 0,0005) %; диапазон измерений напряжения переменного тока от
2 мВ до 1050 В, диапазон частот от 1 Гц до 1 МГц, пределы допускаемой относительной погрешности ± (0,01 - 1) %; диапазон измерений силы постоянного тока от 0 до 20 А, пределы допускаемой относительной погрешности ± (0,001 - 0,04) %; диапазон измерений силы переменного тока от 2 мкА до 20 А, диапазон частот 1 Гц - 100 кГц, пределы допускаемой относительной погрешности ± (0,02 - 0,4 %); диапазон измерений сопротивления постоянному току от 0 до 2 ГОм, пределы допускаемой относительной погрешности ± (0,001 - 0,05) %);
- киловольтметр спектральный цифровой КВЦ-120, рег. № 41104-09 (диапазон входного напряжения постоянного и переменного тока от 0,2 до 120 кВ, пределы допускаемой относительной погрешности ± 0,25 %);
- мультиметр 3458А, рег. № 25900-03 (диапазон измерений напряжения постоянного тока от 0,1 до 1000 В, пределы допускаемой относительной погрешности ± (0,0008 - 0,001) %; диапазон измерений напряжения переменного тока от 0,01 до 1000 В, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой относительной погрешности ± (0,007 - 0,02) %; диапазон измерений силы постоянного тока от 100 нА до 1 А, пределы допускаемой относительной погрешности ± (0,003 - 0,011) %); диапазон измерений силы переменного тока от 100 мкА до 1 А, диапазон частот от 10 Гц до 100 кГц, пределы допускаемой относительной погрешности ± 0,002 %; диапазон измерений сопротивления постоянному току от 10 Ом до 1 ГОм, пределы допускаемой относительной погрешности ± (0,001 - 0,05) %); диапазон измерений частоты от 1 Гц до 10 МГц, пределы допускаемой относительной погрешности ± 0,01 %);
- частотомер универсальный CNT-91, рег. № 41567-09 (диапазон измерений частот
3 10 7
от 10 до 4-10 Гц, пределы допускаемой относительной погрешности ± 2-10 );
- Стандарт частоты рубидиевый FS725 (номинальные значения частоты
1 Гц, 5 МГц, 10 МГц, пределы допускаемой относительной погрешности ± (5-10-11) %)
- катушка электрического сопротивления Р310, рег. № 1162-58 (номинальное значение электрического сопротивления 0,001 Ом, к.т. 0,01);
- катушка электрического сопротивления Р323, рег. № 1683-62 (номинальное значение электрического сопротивления 0,0001 Ом, к.т. 0,05);
Лист № 28 Всего листов 29
- мультиметр цифровой прецизионный 8081-R, рег. № 46795-11 (диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой относительной погрешности ± 0,0007 %; диапазон измерений силы постоянного тока от 0 до 30 А, пределы допускаемой относительной погрешности ± (0,5 - 0,07) %; диапазон измерений электрического сопротивления постоянному току от 1 Ом до 10 МОм, пределы допускаемой относительной погрешности ± 0,0015 %; диапазон измерений напряжения переменного тока от 0 до 1000 В, пределы допускаемой относительной погрешности ± (0,05 - 0,08) %; диапазон частот от 10 Гц до 1 МГц, диапазон измерений силы переменного тока от 0 до 30 А, диапазон частот от 10 Гц до 10 кГц, пределы допускаемой относительной погрешности ± (0,5 - 0,07) %);
- измеритель LCR Е4980А, рег. № 40676-09 (диапазон измерений сопротивления от
3 8 9 3
10 до 10 Ом, диапазон измерений проводимости от 10 до 10 См, диапазон измерений емкости от 10-16 до 10 Ф, диапазон измерений индуктивности от 10-10 до 106 Гн, пределы допускаемой относительной погрешности ± 0,05 % в диапазоне частот от 20 до 2-106 Гц);
- калибратор универсальный 9100Е, рег. № 25985-09 (диапазон измерений напряжения постоянного тока от 0 до 1050 В, пределы допускаемой относительной погрешности ± (0,0013 - 0,006) %; диапазон измерений напряжения переменного тока от 10 мкВ до 1050 В, диапазон частот от 10 Гц до 100 кГц, пределы допускаемой относительной погрешности ,± (0,04 - 4) %; диапазон измерений силы постоянного тока от 0 до 20 А, пределы допускаемой относительной погрешности ± (0,014 - 0,055) %; диапазон измерений силы переменного тока от 100 мкА до 20 А, частота от 10 Гц до 30 кГц, пределы допускаемой относительной погрешности ± (0,07 - 0,20) %; диапазон измерений сопротивления постоянному току от 0 до 400 МОм, пределы допускаемой относительной погрешности ± (0,025 - 0,05) %);
- калибратор-измеритель напряжения и силы тока 6430, рег. № 49633-12 (диапазон измерений силы постоянного тока от 1 пА до 100 мА, пределы допускаемой относительной погрешности ± (0,025 - 1) %; диапазон измерений сопротивления постоянному току от 20 Ом до 20 ТОм, пределы допускаемой относительной погрешности ± (0,077 - 2,06) %).
Калибраторы многофункциональные 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR. Руководство по эксплуатации. 3000/1000.001РЭ.
Нормативные документы, устанавливающие требования к калибраторам многофункциональным 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR
1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств
-2
измерений переменного электрического напряжения до 1000 В в диапазоне частот 1-10 -2-109 Гц.
3. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1.10-8 до 25 А в диапазоне частот 20 - 106 Гц.
4. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1.10-16- 30 А.
5. ГОСТ Р 8.764-2011 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
6. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
7. ГОСТ 8.029-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений индуктивности.
Лист № 29 Всего листов 29
8. ГОСТ 8.551-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.
9. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
10. Техническая документация фирмы-изготовителя.
Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 3568 |
| Поверителей | 20 |
| Актуальность данных | 16.11.2024 |
