| Номер в госреестре | 57748-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б-IV-У1 |
| Изготовитель | ООО "Славянский завод высоковольтного оборудования", Украина, г.Славянск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФЗМ 110Б-1У-У1 (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока напряжением 110 кВ частоты 50 или 60 Гц.
По принципу действия трансформатор является прибором электромагнитного типа и по конструкции представляет собой опорное одноступенчатое устройство, с одной вторичной обмоткой для измерения и тремя вторичными обмотками для защиты.
Трансформатор состоит из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.
Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от
друга.
Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию механическое. Основание трансформатора представляет собой сварную коробку, в которой расположен клеммник с выводами вторичных обмоток.

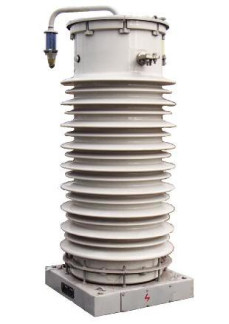

Внешний вид трансформатора представлен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток, А | 600 |
| Номинальный вторичный ток, А | 5 |
| Число вторичных обмоток | 4 |
| Номинальная вторичная нагрузка, В • А | 30 |
| при cos ф = 0,8 | |
| Номинальная частота, Гц | 50 или 60 |
| Класс точности: | |
| - для измерений | 0,5S |
| - для защиты | 10Р/10Р/10Р |
| Габаритные размеры, мм, не более: | 720 х 660 х 1590 |
| Масса, кг, не более: | 505 |
| Средняя наработка на отказ, ч, не менее | 4х107 |
| Средний срок службы до списания, лет | 25 |
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
наносят на титульный лист «Паспорта» типографским способом, на табличку технических данных трансформатора.
Таблица 2
| № п.п. | Наименование | Кол-во |
| 1 | Трансформатор тока ТФЗМ 110Б-1У-У1 | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации с приложением | 1 |
осуществляется по ГОСТ 8.217 - 2003 "ГСИ. Трансформаторы тока. Методика поверки" Перечень эталонов, применяемых при поверке:
- трансформатор тока эталонный ИТТ 3000.5, (0,5 - 3000) А, КТ 0,01;
- прибор сравнения КНТ - 03, 8 = ± 0,001 %, 0,1’.
Методика измерений входит в состав руководства по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б-1У-У1
ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия».
ТУ У 31.1-37230647-001:2010 «Трансформаторы тока серии ТФЗМ. Технические условия».
Лист № 3 Всего листов 3
Осуществление торговли и товарообменных операций
