| Номер в госреестре | 57749-14 |
| Наименование СИ | Контроллеры многофункциональные |
| Обозначение типа СИ | ARIS MT300 |
| Изготовитель | ООО "Прософт-Системы", г.Екатеринбург |
| Год регистрации | 2014 |
| Срок свидетельства | 25.06.2019 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Контроллеры многофункциональные ARIS MT300 предназначены для сбора данных со счетчиков электрической энергии, счетчиков энергоресурсов, периферийных модулей телемеханики, микропроцессорных терминалов релейной защиты и автоматики (МП РЗА), микропроцессорных измерительных преобразователей (МИП) и других цифровых измерительных устройств (ЦИУ), измерения времени в шкале времени UTC и синхронизации времени часов в опрашиваемых устройствах.
ARIS MT300 выполнены на базе промышленных контроллеров, содержащих в себе процессор, оперативную память, энергонезависимую память, энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления, ГЛОНАСС/GPS-приемник точного времени (подключаемый). ARIS MT300 позволяют объединить счетчики электроэнергии, модули телесигнализации и телеуправления и другие ЦИУ в объекты контроля, с использованием цифровых интерфейсов Ethernet, RS-485 и RS-232.
Контроллеры многофункциональные ARIS MT300 обеспечивают ведение архивов расхода электроэнергии за различные периоды, архивов профилей, подинтервалов, параметров электросети, авточтений, регистрации дискретных сигналов о состоянии оборудования (с внешних модулей), выдачи команд телеуправления (через внешние модули), обработки полученной информации (в том числе расчета дополнительных параметров по алгоритмам пользователя), ее хранения и трансляции в вышестоящие уровни автоматизированных информационно-измерительных систем (АИИС) и систем сбора и передачи информации (ССПИ). Контроллеры многофункциональные ARIS MT300 могут применяться в качестве устройств сбора и передачи данных (УСПД) в системах коммерческого (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ), в качестве контроллеров в системах телемеханики (СТМ, ССПИ) на электрических подстанциях (РП, ТП), станциях, объектах ЖКХ, а также в комплексных системах АСКУЭ и ТМ.
Для автоматической коррекции встроенных часов используется подключаемый ГЛОНАСС/GPS-приемник или внешний сервер времени с протоколом NTP. ARIS MT300 обеспечивает синхронизацию времени опрашиваемых устройств в соответствии с протоколами обмена опрашиваемых устройств. ARIS MT300 может работать в качестве локального сервера времени и отвечать на NTP-запросы устройств.
ARIS MT300 обеспечивает опрос устройств в нескольких режимах:
- чтения учетных данных;
- чтения телеметрических данных;
- совмещенного чтения учетных и телеметрических данных.
Все данные и параметры сохраняются в энергонезависимой памяти. Число подключаемых устройств зависит от типа устройств, режима и цикла опроса. Максимально возможное число устройств - не более 100.
Каналы обмена информацией включают следующие интерфейсы:
- шесть портов Ethernet 10/100 МВ (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-104, CRQ, МЭК 61850-8-1, протоколам счетчиков, ЦИУ, МИП и МП РЗА);
- четыре порта RS-232 и восемь портов RS485 (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-101, МЭК 870-5-103, Гранит, МЭК 8705-1-95 формата FT3, Modbus, протоколам счетчиков, ЦИУ, МИП и МП РЗА).
ARIS MT300 обеспечивают сбор информации с ЦИУ, в том числе и счетчиков. Примерный список приведен в таблице 1. Полный список устройств приведен в руководстве по экс
плуатации (ПБКМ.424359.008 РЭ).
_Таблица 1 - Примеры счетчиков и ЦИУ, поддерживаемых контроллерами ARIS MT300
| Наименование ЦИУ | Производитель |
| Альфа А1700, Альфа А1800, ЕвроАльфа | ООО «Эльстер-Метроника», г. Москва |
| ПСЧ-4ТМ.05, СЭТ-4ТМ.03, СЭТ-4ТМ.02, СЭТ-4ТМ.01, СЭБ-1ТМ.02, СЭТ-4ТМ.02М, СЭТ-4ТМ.03М, ПСЧ-4ТМ.05МК | ФГУП «Нижегородский завод им. М.В. Фрунзе», г. Нижний Новгород |
| ЦЭ6850(М), СЕ 303, СЕ 301, СЕ 102, СЕ 304 | ОАО «Концерн ЭНЕРГОМЕРА» |
| Меркурий 234, Меркурий 230, Меркурий 233, Меркурий 203 | ООО «НПК «Инкотекс», г. Москва, Россия |
| Гран-Электро СС-301 | НПООО «Гран-система-С», Беларусь, г. Минск, Беларусь |
| КИШ 1-2 | ЗАО «Системы связи и телемеханики», г. С.-Петербург, Россия |
| Протон-К | ООО «Систел Автоматизация», г. Москва, Россия |
| Satec PM130P Plus, PM130E Plus, PM130EH, EM133, EM132 | Компания «SATEC Ltd.», Израиль |
| ПЦ6806 | ООО «НПП Электромеханика», г. Воронеж, Россия |
| AET100, AET200, AET300, AET400 | ООО «Фирма «Алекто-Электроникс», г. Омск |
ARIS MT300 обеспечивают автоматический контроль достоверности передаваемой информации по каналу связи со счетчиком.
ARIS MT300 обеспечивают автоматическую проверку работоспособности счетчиков с самотестированием и записью в журнал событий контроллера.

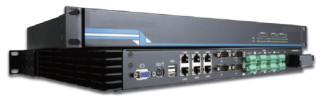

ARIS MT300 выпускаются в пломбируемых корпусах, предназначенных для монтажа в стойку 19" (рисунок 1).
Контроллеры ARIS MT300 имеют следующее встроенное программное обеспечение:
- системное программное обеспечение (СПО);
- прикладное программное обеспечение (ППО);
- встроенный Web-сервер, предоставляющий интерфейс для конфигурирования ARIS MT300 и отображения данных;
- программное обеспечение для обработки, передачи, хранения, предоставления измерительной информации, телесигнализации и команд телеуправления.
Программное обеспечение ARIS MT300 делится на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО вынесена в специализированную библиотеку - файл libecom.so.
Таблица 2 - Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора |
| Внутреннее ПО ARIS MT300 | libecom.so | 1.4.1 | a71669bcc6c48 07e64a604d1fd 8170d0 | MD5 |
Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя параметры конфигурации и архивы, используется парольная защита. При включении питания проводится сравнение контрольной суммы, рассчитанной для библиотеки, с контрольной суммой, хранящейся в энергонезависимой памяти ARIS MT300. При различии контрольных сумм регистрируется соответствующая аварийная ситуация с фиксацией в журнале событий ARIS MT300 в энергонезависимой памяти контроллера. Для защиты данных ARIS MT300 от несанкционированных изменений предусмотрена программная защита средствами идентификации и аутентификации пользователей и управления доступом.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики контроллеров ARIS MT300 приведены в таблице 3.
_Таблица 3 - Основные метрологические и технические характеристики_
| Пределы допускаемой абсолютной погрешности внутренних часов (с коррекцией времени по источнику точного времени ГЛОНАСС/GPS с использованием PPS сигнала) | ± 1 мс |
| Пределы допускаемой абсолютной погрешности внутренних часов (без коррекции времени) | ± 3 с/сут. |
| Диапазон рабочих температур | от минус 40 до плюс 75 °C |
| Относительная влажность воздуха | 80 % при температуре 25 °C (без конденсации) |
| Атмосферное давление | от 630 до 800 мм рт. ст. |
| Напряжение питания переменного тока | от 100 до 240 В (ном. 220 В) |
| Потребляемая мощность | не более 26 Вт |
| Масса | не более 4,6 кг |
| Габаритные размеры (ШхВхГ) | 480х44х337 мм |
| Хранение данных при отключении питания | не менее 5 лет |
| Средняя наработка на отказ | не менее 100 000 часов |
| Средний срок службы | 20 лет |
Знак утверждения типа наносится на титульные листы «Руководства по эксплуатации», «Паспорта» («Формуляра») печатным способом и лицевую панель ARIS MT300 методом маркировки при производстве.
Таблица 5 - Комплектность поставки
| № | Наименование | Обозначение | Количество, шт. |
| 1 | Контроллер многофункциональный ARIS MT300 | ПБКМ.424359.008 | 1 |
| 2 | Руководство по эксплуатации на CD диске (при поставке партии приборов - 1 диск на 10 приборов) | ПБКМ.424359.008 РЭ | 1 |
| 3 | Формуляр | ПБКМ.424359.008 ФО | 1 |
| 4 | Методика поверки | ПБКМ.424359.008 МП | 1 |
осуществляется по документу ПБКМ.424359.008 МП «Контроллеры многофункциональные ARIS MT300. Методика поверки», утвержденным ФГУП «ВНИИМС» 20 апреля 2014 г. Перечень основного оборудования, необходимого при поверке:
- мегаомметр ЭС 0202/2-Г, диапазон от до 10000 МОм, выходное напряжение 500 ± 50 B, погрешность ± 15,0 %;
- установка пробойная GPI-745A, диапазон напряжений от 0,1 до 5,0 кВ, погрешность ±(1,0 % + 5 ед. мл. разряда);
- радиочасы МИР РЧ-02, период формируемых импульсов PPS 1с, ±1 мкс.
Методика измерений изложена в документе: ПБКМ.424359.008 МП «Контроллеры многофункциональные ARIS MT300. Методика поверки».
Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным ARIS MT300
ПБКМ.424359.008 ТУ Контроллеры многофункциональные ARIS MT300. Технические условия.
Вне сферы государственного регулирования.
