| Номер в госреестре | 57750-14 |
| Наименование СИ | Установки многофункциональные измерительные |
| Обозначение типа СИ | CMC |
| Изготовитель | "OMICRON electronics GmbH", Австрия |
| Год регистрации | 2014 |
| Срок свидетельства | 15.04.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки многофункциональные измерительные серии CMC (далее - установки) предназначены для
формирования и измерения напряжения и силы переменного и постоянного токов; воспроизведения частоты; воспроизведения фазового угла.
Установки применяются при пуско-наладочных работах и комплексном техническом обслуживании оборудования электрических подстанций.
Принцип действия установок заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величины на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются по математическим алгоритмам и результаты измерений отображаются на графическом ЖК-дисплее внешнего ПК.
Испытательные сигналы напряжения и силы постоянного и переменного однофазных и многофазных токов в установках CMC формируются генераторами, построенными на 16разрядных цифроаналоговых преобразователях и цифровых сигнальных процессорах, что позволяет получать высокую точность во всём рабочем диапазоне воспроизводимых амплитуд, частот и фаз.

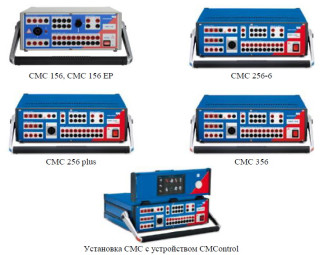

Установки изготавливаются в виде модификаций CMC 156, CMC 156 EP, CMC 256-3, CMC 256-6, CMC 256 UCA, CMC 256 plus, CMC 356, отличающихся метрологическими и техническими характеристиками.
Установки CMC 156 для трехфазных применений содержат три генератора для напряжения и три генератора для тока. Кроме того, имеются шесть независимых маломощных выходов для расширения функциональных возможностей, например большего числа фаз.
Установки CMC 156 ЕР отличаются от CMC 156 повышенной точностью.
Установки CMC 256-3 для трехфазных применений содержат три генератора для напряжения и три генератора для тока. Также имеется четвертый независимый выход по напряжению, используемый для синхронизации или имитации остаточного напряжения.
Установки CMC 256-6 и CMC 256 plus для трехфазных применений содержат три генератора для напряжения и шесть генераторов тока. Также имеется четвертый независимый выход по напряжению, используемый для синхронизации или имитации остаточного напряжения.
Установки CMC 256 UCA представляют собой установку CMC 256-6 с возможностью работы в сети Ethernet.
Установки CMC 256 plus имеют повышенную точность и могут использоваться в качестве калибратора при поверке СИ электрических величин.
Установки CMC 356 отличаются от CMC 256 и CMC 156 большим значением воспроизводимой мощности.
Все генераторы установок имеют независимое непрерывное регулирование без переключения диапазонов по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов по напряжению, по току (в СМС 256-6 есть две группы по току) гальванически изолированы друг от друга и источника питания.
Все установки имеют функции измерения напряжения и силы постоянного тока.
Дополнительно, с опцией программного обеспечения EnerLyzer, установки CMC 256 и CMC 356 могут быть дополнены измерительным устройством с 10 входами аналого-цифрового преобразования, которые позволяют измерять напряжение и силу постоянного тока, частоту, фазу, мощность, анализировать гармонический состав и форму переходных процессов.
Все установки серии CMC имеют одинаковые релейные и транзисторные выходы, двоичные входы управления, счетчика, и измерители напряжения и силы постоянного тока.
Установки CMC не имеют собственных органов управления и индикации и управляются с помощью внешнего ПК через параллельный порт, USB порт или порт Ethernet.
Модификации CMC 256-6, CMC 256 plus, CMC 356 могут оснащаться устройством CMControl, которое представляет собой внешнюю панель управления и позволяет обходиться без внешнего ПК. Устройство выпускается в двух модификациях: CMControl P - для испытания устройств защиты и измерения, CMControl R - для испытаний реклоузеров и автоматических секционных разъединителей.
Конструктивно установки CMC выполнены как переносные приборы в металлических корпусах с поворотной ручкой.
На лицевой панели расположены основные выходы, входы и выключатель питания, на задней стенке - интерфейсные разъемы и гнезда дополнительных сигналов.
Для предотвращения несанкционированного доступа к внутренним частям винты крепления корпуса установок пломбируются специальными наклейками, разрушающимися при вскрытии корпуса.
Питание установок осуществляется от однофазной цепи переменного тока.
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | отсутствует |
| Цифровой идентификатор ПО | отсутствует |
| Другие идентификационные данные (если имеются) | отсутствует |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Частота напряжения и силы переменного тока от 10 до 1000 Гц.
Таблица 2 - Основные метрологические характеристики установок CMC 156 при воспроизведении напряжения постоянного и переменного тока__
| Вид напряжения | Предел воспроизведения, В | Пределы допускаемой абсолютной погрешности воспроизведения, В | Мощность |
| Переменного тока 3-фазное | 125 | ± (8-10-4-Цв + 2-10-4-Цп.) | 50 В-А |
| Переменного тока 1-фазное | 250 | ± (8-10-4-Цв + 2-10-4-Цп.) | 50 В-А |
| Постоянного тока 3-фазное | 125 | ± (8-10-4-Цв + 2-10-4-Цп.) | 90 Вт |
Примечание: Цв. - воспроизводимое значение напряжения, В;
Цп. - предел воспроизведения напряжения, В.
Таблица 3 - Основные метрологические характеристики установок CMC 156 EP при воспроизведении напряжения постоянного и переменного тока__
| Вид напряжения | Предел воспроизведения, В | Пределы допускаемой абсолютной погрешности воспроизведения, В | Мощность |
| Переменного тока 3-фазное | 127,5 | ± (4-10-4-Цв+ 10-4/Цп.) | 50 В-А |
| Переменного тока 1-фазное | 255 | ± (4-10-4-Цв+ 10-4/Цп.) | 140 В-А |
| Постоянного тока 1-фазное | 127,5 | ± (4-10-4-Цв+ 10-4/Цп.) | 90 Вт |
Примечание: Цв. - воспроизводимое значение напряжения, В;
Цп. - предел воспроизведения напряжения, В; температурный коэффициент 0,0025 %/°С.
Таблица 4 - Основные метрологические характеристики установок CMC 156 при воспроизведении силы постоянного и переменного тока__
| Вид тока | Предел воспроизведения, А | Пределы допускаемой абсолютной погрешности воспроизведения, А | Мощность |
| Переменный 3-фазный | 12,5 | ± (8^10-Мв + 2^10-Мп.) | 37,5 ВА |
| Переменный 1-фазный | 12,5 | ± (8^10-4ав + 2^0-4ап.) | 75 ВА |
| Вид тока | Предел воспроизведения, А | Пределы допускаемой абсолютной погрешности воспроизведения, А | Мощность |
| Постоянный 1-фазный | 12,5 | ± (8^10-4Тв.+ 2^10-4Тп.) | 59 Вт |
Примечание: 1в. - воспроизводимое значение силы тока, А;
In. - предел воспроизведения силы тока, А.
Таблица 5 - Основные метрологические характеристики установок CMC 156 EP при воспроизведении силы постоянного и переменного тока__
| Вид тока | Предел воспроизведения, А | Пределы допускаемой абсолютной погрешности воспроизведения, А | Мощность |
| Переменный 3-фазный | 12,5 | ± (4^10-4Тв.+ 10-4Тп.) | 40 В-А |
| Переменный 1-фазный | 27 | ± (4^10-4Тв.+ 10-4Тп.) | 75 ВА |
| Постоянный 1-фазный | 12,5 | ± (4^10-4Тв.+ 10-4Тп.) | 59 Вт |
Примечание: 1в. - воспроизводимое значение силы тока, А;
1п. - предел воспроизведения силы тока, А; температурный коэффициент 0,0025 %/°С.
Таблица 6 - Основные метрологические характеристики установок CMC 256-3 и CMC 256-6 при воспроизведении напряжения постоянного и переменного тока__
| Вид напряжения | Предел воспроизведения, В | Пределы допускаемой абсолютной погрешности воспроизведения, В | Мощность |
| Переменного тока 4-фазное | 300 | ± 10-^Цв. | 75 ВА |
| Переменного тока 3-фазное | 300 | ± 10-^Цв. | 100 ВА |
| Переменного тока 1-фазное | 600 | ± 10-^Цв. | 200 В-А |
| Постоянного тока | 300 | ± 10-^Цв. | 420 Вт |
Примечание: Цв. - воспроизводимое значение напряжения, В.
Таблица 7 - Основные метрологические характеристики установок CMC 256-3 и CMC 256-6 при воспроизведении силы постоянного и переменного тока__
| Вид тока | Предел воспроизведения, А | Пределы допускаемой абсолютной погрешности воспроизведения, А | Мощность |
| Переменный 6-фазный | 1,25 | ± 10-3Тв. | 12,5 ВА |
| 12,5 | ± 10-3Тв. | 40 В-А | |
| Переменный 3-фазный | 1,25 | ± 10-3Тв. | 12,5 ВА |
| 12,5 | ± 10-31в. | 40 В-А | |
| Переменный 1-фазный | 1,25 | ± 10-31в. | 12,5 ВА |
| 37,5 | ± 10-31в. | 80 В-А | |
| Постоянный | 17,5 | ± 10-3Тв. | 60 Вт |
Примечание: 1в. - воспроизводимое значение силы тока, А.
Таблица 8 - Основные метрологические характеристики установок CMC 256 plus при воспроизведении напряжения постоянного и переменного тока__
| Вид напряжения | Предел воспроизведения, В | Пределы допускаемой абсолютной погрешности воспроизведения, В | Мощность |
| Переменного тока 4-фазное | 300 | ± (4^10-4^Цв.+ 10-4^Цп.) | 50 В-А |
| Вид напряжения | Предел воспроизведения, В | Пределы допускаемой абсолютной погрешности воспроизведения, В | Мощность |
| Переменного тока 3-фазное | 300 | ± (Ф10-4^ив+ 10-4-Ш.) | 85 ВА |
| Переменного тока 1-фазное | 600 | ± (4^0-4^Ub+ 10-4-Ш.) | 250 В-А |
| Постоянного тока | 300 | ± (4^0-4^Ub+ 10-4-Ш.) | 360 Вт |
Примечание: Ub. - воспроизводимое значение напряжения, В;
Un. - предел воспроизведения напряжения, В; температурный коэффициент 0,0025 %/°С.
Таблица 9 - Основные метрологические характеристики установок CMC 256 plus при воспроизведении силы постоянного и переменного тока__
| Вид тока | Предел воспроизведения, А | Пределы допускаемой абсолютной погрешности воспроизведения, А | Мощность |
| Переменный 6-фазный | 12,5 | ± (4^10-4Тв + 10-4Тп.) | 70 В-А |
| Переменный 3-фазный (группы А и В параллельно) | 25 | ± (4^10-4Тв + 10-4Тп.) | 140 В-А |
| Переменный 1-фазный (группы А и В параллельно) | 75 | ± (4^10-4Тв + 10-4Тп.) | 420 В-А |
| Постоянный | 12,5 | ± (4^10-4Tb.+ 10-4Тп.)' | 90 Вт |
Примечание: Ib. - воспроизводимое значение силы тока, А;
1п. - предел воспроизведения силы тока, А; температурный коэффициент 0,0025 %/°С.
Таблица 10 - Основные метрологические характеристики установок CMC 356 при воспроизведении напряжения постоянного и переменного тока__
| Вид напряжения | Предел воспроизведения, В | Пределы допускаемой абсолютной погрешности воспроизведения, В | Мощность |
| Переменного тока 4-фазное | 300 | ± (8^0-4^Ub + 2-10-4-ип.) | 50 В-А |
| Переменного тока 3-фазное | 300 | ± (8^0-4^Ub + 2-10-4-ип.) | 85 ВА |
| Переменного тока 1-фазное | 600 | ± (8^10-4^Ub.+ 2^10-4^ип.) | 250 В-А |
| Постоянного тока | 300 | ± (8^0-4^Ub + 2^10-4^ип.) | 360 Вт |
Примечание: Ub. - воспроизводимое значение напряжения, В;
ип. - предел воспроизведения напряжения, В. температурный коэффициент 0,0025 %/°С.
Таблица 11 - Основные метрологические характеристики установок CMC 356 при воспроизведении силы постоянного и переменного тока__
| Вид тока | Предел воспроизведения, А | Пределы допускаемой абсолютной погрешности воспроизведения, А | Мощность |
| Переменный 6-фазный | 32 | ± (15^10-4Тв.+ 5^10-4Тп.) | 250 В-А |
| Переменный 3-фазный (группы А и В параллельно) | 64 | ± (15^10-4Тв.+ 5^10-4Тп.) | 500 В-А |
| Переменный 1-фазный (группы А и В параллельно) | 128 | ± (15^10-4Тв.+ 5^10-4Тп.) | 700 В-А |
| Постоянный 1-фазный (группы А и В параллельно) | 180 | ± (15^ 10-4Ib.+ 5^10-4Тп.) | 1000 Вт |
Примечание: 1в. - воспроизводимое значение силы тока, А;
In. - предел воспроизведения силы тока, А; температурный коэффициент 0,0025 %/°С.
Таблица 12 - Основные метрологические характеристики установок CMC 156, CMC 156 EP, CMC 256-3, CMC 256-6, CMC 256 plus, CMC 356 при измерении унифицированных сигналов напряжения и силы постоянного тока__
| Величина | Предел измерений | Пределы допускаемой приведенной^ погрешности измерения, % |
| Напряжение постоянного тока | 10 В | ± 0,022) |
| Сила постоянного тока | 1 мА3) | ± 0,02 |
| 20 мА | ± 0,022) |
Примечание: 1) - за нормирующее значение при определении приведенной погрешности принимается предел измерений;
2) - для установок CMC 156 ± 0,05 %;
3) - кроме установок CMC 156, CMC 156 EP.
Таблица 13 - Основные метрологические характеристики установок CMC 256-3, CMC 256-6, CMC 256 plus, CMC 356 при измерении напряжения и силы переменного тока по многофункциональным входам__
| Величина | Предел измерений | Пределы допускаемой относительной погрешности измерения, % |
| Напряжение переменного тока | 0,1; 1; 10; 100; 600 В | ± 0,15 |
| Сила переменного тока | 10; 80 А | ± 24) |
Примечание: 4) - с токовыми клещами C-Probe 1 в диапазоне до 40 А при частоте до 1 кГц.
Таблица 14 - Основные метрологические характеристики установок CMC 256-3, CMC 256-6, CMC 256 plus при воспроизведении напряжения постоянного тока по дополнительному выходу
| Величина | Предел воспроизведения, В | Пределы допускаемой абсолютной погрешности воспроизведения, В |
| Напряжение постоянного тока | 264 | ± 0,05т |
Примечание: Цв. - воспроизводимое значение напряжения, В.
Таблица 15 - Основные метрологические характеристики установок при воспроизведении частоты и фазового угла __
| Величина | Диапазон воспроизведения | Пределы допускаемой абсолютной погрешности воспроизведения |
| Частота синусоидального сигнала | От 10 до 1000 Гц | ± 5 • 10-7 Гц |
| Фазовый угол | ± 360 градусов | ± 0,25) градуса |
Примечание: 5) - погрешность нормирована для частоты 50/60 Гц.
| Характеристика | Значение |
| Напряжение питания, В | От 100 до 2406) |
| Частота напряжения питания, Г ц | От 45 до 657) |
| Габаритные размеры (ширинахвысотахглубина), мм: - установки CMC 156, CMC 156 ЕР - установки CMC 256, CMC 256 plus - установки CMC 356 | 343x145x268 450x145x390 450x145x390 |
| Масса, кг: - установки CMC 156, CMC 156 ЕР - установки CMC 256, CMC 256 plus - установки CMC 356 | 9.8 16 16.8 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до плюс 50 до 95 |
| Примечание: 6) - для установок CMC 156, CMC 156 EP, C | MC 256 от 110 до 240 В; |
7) - для установок CMC 156, CMC 156 EP от 47 до 63 Гц.
Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на переднюю панель установок и типографским способом на титульный лист руководства по эксплуатации.
Таблица 17 - Комплектность
| Наименование | Количество | Примечание |
| Установка (по заказу) | 1 шт. | |
| Кабель для соединения с ПК | 1 шт. | |
| Кабель комбинированный генератора | 1 шт. | Кроме модификаций CMC 256, CMC 256 plus, CMC 356 |
| Комплект соединительных проводов | 1 шт. | |
| Сумка для переноски | 1 шт. | |
| ПО Test Universe | 1 шт. | На DVD |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 57750-14 «Установки многофункциональные измерительные серии CMC. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2014 г.
Средства поверки: шунт токовый АКИП-7501 (Госреестр № 49121-12); мультиметр 3458А (Госреестр № 25900-03); измеритель многофункциональный характеристик переменного тока РЕСУРС-иБ2-ПТ (Госреестр № 29470-05); частотомер универсальный CNT-90XL (Госреестр № 41567-09); калибратор многофункциональный Fluke 5520A (Госреестр № 51160-12).
Нормативные и технические документы, устанавливающие требования к установкам многофункциональным измерительным серии CMC
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин». Общие технические условия.
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления». Общие технические требования и методы испытаний.
3. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" -240 Гц.
4. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
5. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
6. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
7. Техническая документация фирмы «OMICRON electronics GmbH», Австрия.
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
