Трансформаторы тока измерительные TI серии METSECT, 57753-14

57753-14
Трансформаторы тока измерительные TI серии METSECT (в дальнейшем - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока.
Карточка СИ
Номер в госреестре 57753-14
Наименование СИ Трансформаторы тока измерительные
Обозначение типа СИ TI серии METSECT
Изготовитель "I.M.E. Instrumenti Misure Electtriche S.p.A.", Италия
Год регистрации 2014
Срок свидетельства 25.06.2019
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока измерительные TI серии METSECT (в дальнейшем - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока.

Описание

Принцип действия трансформатора - электромагнитной. Трансформаторы состоят из магнитопровода, первичной и вторичной обмоток. Обмотки разделены между собой изоляцией и размещены в пластмассовой корпусе.

Трансформаторы тока измерительные TI серии METSECT используются в сочетании с измерительными приборами: амперметрами, счетчиками электроэнергии, измерительными устройствами, контрольными реле и т. д.

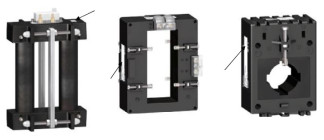

Общий вид трансформаторов представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.

METSECTRFFXXX, где

-    R - Номинальный вторичный ток (5 A);

-    FF - внутренний тип окна сердечника;

-    ХХХ - первичный ток.

Технические характеристики

Основные технические характеристики трансформаторов тока измерительные TI серии METSECT приведены в таблице 1.

Таблица 1

Характеристика

Значение

Примечание

Номинальное напряжение, В

600

Наибольшее рабочее напряжение трансформатора, В

720

Частота переменного тока, Гц

50/60

Номинальный первичный ток, А

40 - 6000

Номинальный вторичный ток, А

5

Количество вторичных обмоток

1/2

Номинальный класс точности измерительных обмоток

0,5; 1; 3*

Номинальная вторичная нагрузка (еоБф = 0.8), ВА

1 - 70*

Номинальный коэффициент безопасности обмотки для измерения, не более

5

10

при 11н от 40 до 4000 А при 11н от 5000 до 6000 А

Средний срок службы, лет

25

Степень защиты

IP20

Габаритные размеры, мм, не более**

длина

ширина

высота.

Размеры окна сердечника, мм, не более

диаметр

ширина

высота

30 - 87 70 - 175 65 - 242

21 - 40 32 - 55 65 - 165

Масса трансформатора, кг, не более

0,19 - 3,4**

Рабочие условия применения, °С

От минус 25 до 60

Примечания:

* соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке конкретного трансформатора;

** в зависимости от исполнения.

Знак утверждения типа

Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульном листе паспорта типографским способом.

Комплектность

1    Трансформатор    1 шт.

2    Паспорт    1 экз.

3    Руководство по эксплуатации    1 экз.

4    Коробка упаковочная    1 шт.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:

-    Трансформатор тока измерительный лабораторный ТТИ 5000/5, кл.т. 0,05 г.

-    Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1», диапазон измерений напряжения от 40 до 400 В; диапазон измерений тока 0,5;до 3000А, ПГ измерения напряжения ± [0.1+0.01((ин/и)-1)]% %, погрешность измерения тока ±[0.1+0.01((1н/1)-1)]%.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным TI серии METSECT

ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.

ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.

МЭК 60044-1 - 2003 Трансформаторы измерительные. Часть 1. Трансформаторы тока. Техническая документация фирмы-изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
