| Номер в госреестре | 57755-14 |
| Наименование СИ | Калибраторы электрических сигналов |
| Обозначение типа СИ | КЭС и КЭС-М |
| Изготовитель | ООО "ПТП Прибор", г.Омск |
| Год регистрации | 2014 |
| Срок свидетельства | 25.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Калибраторы электрических сигналов КЭС и КЭС-М (далее - калибраторы) предназначены для проведения поверки, калибровки, сервисного обслуживания и ремонта измерительно-вычислительных комплексов, контроллеров и систем АСУ, входящих в состав систем учета энергоносителей (нефти, нефтепродуктов, природного и сжиженного газов, электроэнергии).
Принцип действия калибраторов основан на воспроизведении аналоговых (токовых), частотно-импульсных и дискретных сигналов, имитирующих сигналы, поступающие на входы измерительно-вычислительных комплексов, контроллеров и систем АСУ от измерительных преобразователей средств измерений, входящих в состав систем учета энергоносителей: преобразователей объемного и массового расходов, плотности, вязкости, температуры, давления, содержания воды, турбопоршневых поверочных установок и компакт-пруверов. Так же калибраторы измеряют аналоговые и частотно-импульсные сигналы, поступающие на его входы.
Калибраторы выполнены в высокопрочном, герметичном, переносном корпусе из конструкционного пластика, обеспечивающем степень защиты IP67 по ГОСТ 14254-96.
Калибраторы имеют 2 модификации в зависимости от исполнения индикатора и клавиатуры:
- калибраторы КЭС с графическим индикатором и сенсорной клавиатурой;
- калибраторы КЭС-М с двухстрочным символьным индикатором и плёночной клавиатурой.

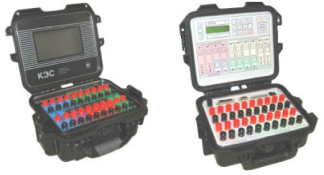

Внешний вид и схема пломбирования калибраторов приведены на рисунках 1 и 2 соответственно.
Калибраторы выполнены на базе микроконтроллера, внутренне программное обеспечение (далее - ПО) имеет идентификационные данные, приведенные в таблице 1. Таблица 1
| Модель калибра тора | Наименование ПО | Идентифка- ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| КЭС | Основная программа | Kes.pof | 1.0 | 379eb9c3491542 905fdbcde070d90 4d6 | MD5 |
| КЭС-М |
В калибраторах отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или через меню. Защита калибраторов от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейма (пломбы) на корпус прибора.
Уровень защиты ПО по МИ 3286-2010 - «А».
Основные метрологические и технические характеристики приведены в таблицах
2 и 3.
Таблица 2 - Характеристики каналов входа-выхода
| Наименование каналов | Наименование характеристики | Значение |
| Входные аналоговые каналы силы постоянного тока | Диапазон измерения силы постоянного тока, мА | от 0 до 24 |
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мкА | ±10,0 | |
| Входное сопротивление, Ом, не более | 120 | |
| Входные аналоговые каналы напряжения постоянного тока | Диапазон измерения напряжения постоянного тока, В | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ | ±10,0 | |
| Входное сопротивление, кОм, не менее | 100 | |
| Входные каналы частотновременной группы | Диапазон измерения частоты следования импульсов, Гц | от 2 до 1 • 106 |
| Диапазон измерения количества импульсов, имп. | от 1 до 5-106 | |
| Диапазон измерения интервала времени, мс | от 1 до 6-105 | |
| Пределы допускаемой относительной погрешности измерения частоты и периода следования импульсов, % | ±1-10-4 | |
| Пределы допускаемой абсолютной погрешности измерения количества импульсов в пачке, имп. | ±1,0 | |
| Пределы допускаемой относительной погрешности измерения количества импульсов за интервал времени с учетом долей периода следования импульсов, % | ±0,01 |
| Наименование каналов | Наименование характеристики | Значение |
| Входные каналы частотновременной группы | Пределы допускаемой абсолютной погрешности измерения интервала времени, мс | ±1,0 |
| Входное сопротивление, Ом, не менее | 300 | |
| Форма входных сигналов | прямоугольная, синусоидальная | |
| Параметры входных сигналов: - напряжение низкого уровня, В - напряжение высокого уровня, В - длительность импульсов, мкс, не менее | от 0 до 0,5 от 1,0 до 24,0 1,0 | |
| Входные дискретные каналы | Тип сигналов | «Сухой контакт», «Эл. ключ» |
| Параметры входных сигналов: - напряжение низкого уровня, В - напряжение высокого уровня, В | от 0 до 0,5 от 1,0 до 24,0 | |
| Выходные аналоговые каналы силы постоянного тока | Диапазон воспроизведения силы постоянного тока, мА | от 0 до 24 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мкА | ±3,0 | |
| Сопротивление нагрузки, Ом, не более | 500 | |
| Выходные каналы частотновременной группы | Диапазон воспроизведения частоты следования импульсов, Гц | от 0,1 до 1-106 |
| Диапазон воспроизведения количества импульсов, имп. | от 1 до 5-106 | |
| Диапазон воспроизведения интервала времени, мс | от 1 до 6-105 | |
| Пределы допускаемой относительной погрешности воспроизведения частоты и периода следования импульсов, % | ±1-10-4 | |
| Пределы допускаемой абсолютной погрешности воспроизведения количества импульсов в пачке, имп. | ±1,0 | |
| Пределы допускаемой абсолютной погрешности воспроизведения интервала времени, мс | ±1,0 | |
| Сопротивление нагрузки, кОм, не менее | 1 | |
| Форма сигнала | прямоугольные импульсы | |
| Амплитуда сигнала: - напряжение низкого уровня, В - напряжение высокого уровня, В | от 0 до 0,5 от 1,0 до 24,0 | |
| Выходные дискретные каналы | Тип сигнала | «Эл. ключ» (транзисторный ключ с ОЭ) |
| Сопротивление нагрузки, кОм, не менее | 1 | |
| Форма сигнала | прямоугольный импульс | |
| Амплитуда сигнала: - напряжение низкого уровня, В - напряжение высокого уровня, В - длительность импульса, мкс, не менее | от 0 до 0,5 от 1,0 до 24,0 50 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | 320x150x270 |
| Масса, кг, не более | 5 |
| Параметры питания: - частота питающей сети, Гц - напряжение питания, В - потребляемая мощность, Вт, не более | от 47 до 63 от 187 до 242 15 |
| Характеристики интерфейса: - тип - скорость передачи, бит/с - удаленность изделия от ПК, м, не более | RS-232C 115200 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, %, не более - атмосферное давление, кПа | от плюс 5 до плюс 40 95 от 70,0 до 106,7 |
| Время установления рабочего режима, мин, не более | 10 |
| Надежность: - средняя наработка на отказ, ч, не менее - средний срок службы, лет, не менее | 40 000 8 |
Знак утверждения типа наносится на верхнюю панель калибраторов методом штемпелевания, на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
- калибратор
1 шт.; 1 экз.; 1 экз.; 1 экз.
- руководство по эксплуатации
- формуляр
- методика поверки
Поверка осуществляется по документу 2014.422180.003 МП «ГСИ. Калибраторы электрических сигналов КЭС и КЭС-М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» в апреле 2014 г.
В перечень основного поверочного оборудования входят:
- компаратор напряжений Р3003 (от 0,1 до 10,0 В; класс точности 0,0005);
- мера электрического сопротивления (Яном = 10 Ом; класс точности 0,0005);
- частотомер электронно-счетный Ч3-85/3 (от 0,001 Гц до 500 МГц; относительная погрешность ±1-10-7 %);
- генератор сигналов произвольной формы 33250A (от 5 мкГц до 50 МГц; относительная погрешность ±1-10-6 %);
- магазин сопротивлений Р4831 (класс точности 0,02);
- катушка электрического сопротивления Р331 (Яном = 100 Ом; класс точности 0,01);
- вольтметр В7-16 (от 0,1 мВ до 1000 В; относительная погрешность ±(0,05-0,1) %);
- мегаомметр Ф4102/1-1М (от 0,03 до 1000 МОм; класс точности 1,5);
- гигрометр психрометрический ВИТ-1 (от 0 до плюс 25 °С; цена деления ±0,2 °С; от 20 до 90 %; абсолютная погрешность ±6 %).
Метод измерений - прямой. Принцип действия приведен в документе 2014.422180.003 РЭ «Калибратор электрических сигналов «КЭС», «КЭС-М». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к калибраторам электрических сигналов КЭС и КЭС-М
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2014.422180.003 ТУ «Калибратор электрических сигналов «КЭС», «КЭС-М». Технические условия».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
