Датчики загазованности оптические ДЗО, 57765-14

Назначение

Датчики загазованности оптические ДЗО (далее - ДЗО) предназначены для автоматических измерений содержания горючих газов и паров, в том числе паров сжиженных углеводородных газов и паров нефтепродуктов.

Описание

ДЗО представляют собой стационарные автономные газоаналитические приборы непрерывного или эпизодического действия с диффузионной подачей газа и оперативным герметичным разъемным подключением к автономным блокам управления и информационноизмерительным системам.

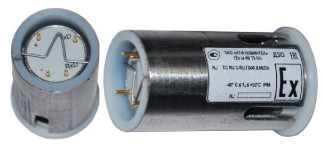

Конструктивно ДЗО выполнены в виде корпуса, в котором установлен малогабаритный измерительный преобразователь (далее - МИП), и фильтр, обеспечивающий защиту МИП от попадания воды, пыли и конденсата паров воды.

Варианты исполнения ДЗО (таблица 1) предназначены для измерений объемной доли метана, % или горючих газов и паров, % НКПР, отличаются типом установленного МИП, конструкцией фильтра.

Конструкция ДЗО позволяет оперативно устанавливать их в автономные блоки управления (например, в конверторы интерфейсов, далее - КИ) и извлекать для проведения поверки или профилактических работ.

Принцип действия ДЗО основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн 3,3 - 3,4 мм. МИП измеряет объёмную долю взрывоопасных паров и газов и передает результаты измерений, а также диагностическую информацию по цифровому интерфейсу «UART».

Способ отбора пробы - диффузионный.

Таблица 1 - Варианты исполнения датчиков загазованности оптических ДЗО

ДЗО предназначены для автоматического контроля содержания метана (кроме рудничного газа, содержание водорода не более 15 %), горючих газов и паров, в том числе паров сжиженных углеводородных газов, паров нефтепродуктов (бензин, дизельное топливо, керосин и др.) в атмосфере промышленной зоны (АЗС, АГЗС, ГНС, АГНКС, нефтебазы и другие объекты), с применением в составе газоаналитической аппаратуры или информационноизмерительных систем.

ДЗО выполняют следующие функции:

-    непрерывное или эпизодическое измерение объёмной доли газов и паров инфракрасным оптическим преобразователем;

-    преобразование встроенным в ДЗО контроллером аналогового сигнала сенсора в цифровой код протокола обмена;

-    получение и хранение встроенным в ДЗО контроллером с флэш-памятью индивидуальных настроек прибора и градуировочных характеристик;

-    обеспечение передачи и приёма информации по стандартному цифровому интерфейсу UART;

-    обеспечение передачи диагностической информации о состоянии прибора;

-    обеспечение возможности оперативного извлечения ДЗО из КИ без демонтажа кабельных подключений и проведения регламентных работ в приспособленном помещении с нормальными условиями;

-    обеспечение очистки от пыли, содержащейся в поступающей на ДЗО воздушной смеси, с возможностью оперативного извлечения фильтра для чистки или замены;

-    обеспечение передачи и приёма информации через КИ по стандартному цифровому интерфейсу RS-485 и протоколу «MODBUS APPLICATION PROTOCOL SPECIFICATION V1.1a»;

-    защита измерительной части ДЗО от дождя, снега, ветра, повышенной влажности и выпадения росы.

ДЗО не имеют органов воздействия на метрологические характеристики, так как МИП выполнен в виде монолитной неразборной конструкции, поэтому пломбировка ДЗО не предусмотрена.

Маркировка взрывозащиты ДЗО 1Ех ia IIB T5 Gb соответствует ГОСТ Р МЭК 60079-0-2011.

Степень защиты, обеспечиваемая оболочкой ДЗО - IP66.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2

ДЗО имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО ДЗО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Влияние встроенного программного обеспечения ДЗО учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений объёмной доли:

-    метана, %

от 0 до 2,5 от 0 до 60

± 0,2 ± 5

0,3

0,5

0,7

0,3

0,5

40 60 60 5,0 35 х 60 0,10

-    горючих газов и паров, % НКПР

Пределы допускаемой основной абсолютной погрешности измерений объёмной доли (До):

-    метана, %

-    горючих газов и паров, % НКПР

Пределы допускаемой дополнительной абсолютной погрешности измерений (в долях от основной До), не более:

-    при изменении температуры окружающей среды на каждые 10 оС от нормальной (20 ± 5) оС в диапазоне рабочих температур

-    при изменении атмосферного давления на каждые 5 кПа от нормального (101,3 ± 3) кПа в рабочем диапазоне

-    при изменении относительной влажности окружающей среды на каждые 10 % от нормальной (50 ± 30) % в рабочем диапазоне:

-    для датчиков ДЗО-04

-    для датчиковДЗО, ДЗО-01, ДЗО-02, ДЗО-03

Вариация выходного сигнала (в долях от основной До), не более Время установления выходного сигнала на уровне 90 %, с, не более:

-    для датчиков ДЗО

-    для датчиков ДЗО-01, ДЗО-02, ДЗО-03, ДЗО-04 Время выхода датчика на режим, с, не более Потребляемая мощность, мВт, не более Габаритные размеры (диаметр / длина), мм, не более Масса, кг, не более

О/'ч

-    температура окружающего воздуха, С

от минус 40 до плюс 55 от 80 до 120 от 20 до 100 %

от 3 до 3,6

-    атмосферное давление, кПа

-    относительная влажность воздуха, %

-    электрическое питание: напряжение постоянного тока, В

Знак утверждения типа

наносится на боковую поверхность корпуса датчика способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Датчики загазованности оптические ДЗО КШЮЕ.413311.309-ХХ (комплект по заказу). Насадка для подачи газа НПГ КШЮЕ.306584.103.

Руководство по эксплуатации КШЮЕ.413311.309 РЭ.

Паспорт КШЮЕ.413311.309 ПС.

Методика поверки КШЮЕ.413311.309 МП.

Адаптер ДЗО/USB КШЮЕ 468354 511

Конвертор интерфейсов КИ КШЮЕ.468354.111. (опция).

По требованию заказчика в комплект могут входить дополнительные насадки НПГ и конверторы интерфейсов КИ и ПО, обеспечивающее протокол обмена «MODBUS APPLICATION PROTOCOL SPECIFICATION V1.1a», на электронном носителе.

Поверка

осуществляется по документу КШЮЕ.413311.309МП «Инструкция. Датчики загазованности оптические ДЗО. Методика поверки», утверждённому ФГУП «ВНИИМС» 28 апреля 2014 г. и входящему в комплект поставки.

Основные средства поверки:

-    ГСО №№ 4297-88, 4272-88, 9768-11;

-    поверочный нулевой газ воздух в баллонах под давлением по ТУ 6-21-5-82.

Сведения о методах измерений

приведены в руководстве по эксплуатации на датчики загазованности оптические ДЗО.

Нормативные документы, устанавливающие требования к датчикам загазованности оптическим ДЗО

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 14254-96 (МЭК 529) Степени защиты, обеспечиваемые оболочками (Код IP). ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.

ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i».

Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Техническая документация ЗАО «НТФ НОВИНТЕХ», Московская обл., г. Королев.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
