Контроллеры систем пожарообнаружения, пожаротушения и контроля загазованности ПК ВЕГА, 57768-14

Назначение

Контроллеры систем пожарообнаружения, пожаротушения и контроля загазованности «ПК ВЕГА» предназначены для измерений и измерительных преобразований унифицированных электрических сигналов датчиков, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов в целях обеспечения пожарной безопасности объекта автоматизации.

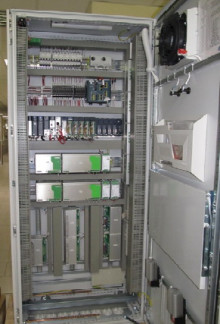

Описание

Принцип действия контроллеров систем пожарообнаружения, пожаротушения и контроля загазованности «ПК ВЕГА» (далее - ПК) основан на аналого-цифровом и цифроаналоговом преобразовании измеряемой величины, осуществляемом функциональными модулями, входящими в состав ПК.

ПК являются проектно-компонуемыми средствами измерений.

В состав ПК входят следующие функциональные блоки:

-    программируемый логический контроллер (ПЛК);

-    станции ввода/вывода;

-    аппаратура связи;

-    система электропитания;

-    автоматизированное рабочее место оператора ПК (АРМ ПК);

-    панель сигнализации и управления;

-    дополнительное оборудование.

ПК обеспечивает измерение, преобразование и представление в виде значений измеряемой физической величины до 60 аналоговых сигналов следующих видов, образующих измерительные каналы (ИК):

-    силы и напряжения постоянного тока по ГОСТ 26.011-80;

-    термопреобразователей сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009;

-    термоэлектрических преобразователей (ТП) с НСХ по ГОСТ Р 8.585-2001.

Типы и количество ИК зависят от конкретного исполнения ПК.

Для обеспечения регистрации, отображения извещений и управления средствами пожаротушения в составе ПК имеется АРМ оператора и/или панель сигнализации и управления (ПСУ). ПСУ может быть встраиваемой и/или выносной.

ПК обеспечивает выдачу во внешние цепи информации по стандартным интерфейсам типа RS-232, RS-422/RS-485 или Ethernet.

Программное обеспечение

В программное обеспечение ПК входят:

Программное обеспечение ПЛК:

-    системное ПО ПЛК;

-    прикладное ПО ПЛК, включающее прикладные программы, реализующие функции контроля, управления, обмена информацией, вычислительные функции, функции диагностики;

Программное обеспечение АРМ оператора ПК:

-    системное ПО АРМ, в т.ч. операционная система Windows фирмы Microsoft;

-    ПО системы человеко-машинного интерфейса InTouch;

-    прикладное ПО системы человеко-машинного интерфейса InTouch, реализующее функции визуализации информации, ввода команд управления;

Программное обеспечение ПСУ ПК:

-    системное ПО панели оператора EasyView производства фирмы Weintek;

-    прикладное ПО панели оператора EasyView производства фирмы Weintek, реализующее функции визуализации информации, ввода команд управления;

Защита ПО ПК от несанкционированного изменения обеспечивается ограничением физического доступа к ПК, АРМ ПК и УПИ ПК.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики ИК ПК

Пределы допускаемых значений дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10°С в пределах диапазона рабочих температур не превышают 0,5 предела основной погрешности.

Нормальные условия эксплуатации:

-    температура окружающего воздуха от 10°С до 25°С;

-    относительная влажность воздуха не более 75 % при 30°С и более низких температурах без конденсации влаги;

Рабочие условия эксплуатации:

-    температура окружающего воздуха от 5°С до 35°С;

-    относительная влажность воздуха до 93 % при 40°С без конденсации влаги;

-    атмосферное давление от 84 кПа до 106,7 кПа.

Электрическое питание ПК осуществляется от двух независимых источников электропитания:

-    основного - напряжением переменного тока (220+22,-33) В частотой (50±1) Гц;

-    резервного - напряжением постоянного тока (220+22;-33) В или (110+11;-16) В или переменного тока (220+22,-33) В частотой (50±1) Гц.

Габаритные размеры, масса и потребляемая мощность зависят от исполнения ПК. Средний срок службы, лет, не менее    15.

Знак утверждения типа

Знак утверждения типа наносится на корпус контроллера методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки ПК входят:

-    ПК конкретного исполнения;

-    комплект эксплуатационной документации в соответствии с ведомостью эксплуатационных документов;

-    комплект ЗИП.

Поверка

осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Перечень основных средств поверки:

-    калибратор многофункциональный МС5-К (пределы допускаемой основной погрешности в режиме воспроизведения сигналов силы постоянного тока в диапазоне ±25 мА: ± (0,02 % показ. + 1 мкА), в режиме измерения сигналов силы постоянного тока в диапазоне ±100 мА: ± (0,02 % показ. + 1,5 мкА), в режиме воспроизведения напряжения постоянного тока в диапазоне ±500 мВ: ± (0,02 % показ. + 4 мкВ), в диапазоне ±12 В: ± (0,02 % показ. +

0,1 мВ),

-    магазин сопротивлений Р4831 (диапазон установки сопротивлений от 0,001 до 10000,0 Ом, класс точности 0,02/2*10-6).

Сведения о методах измерений

Методы измерений изложены в документе «Контроллер систем пожарообнаружения, пожаротушения и контроля загазованности «ПК ВЕГА». Руководство по эксплуатации. ВСУР.425532.001 РЭ».

Нормативные и технические документы, устанавливающие требования к контроллерам систем пожарообнаружения, пожаротушения и контроля загазованности «ПК ВЕГА»

Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 52931-2008

ГОСТ 6651-2009

ГОСТ Р 8.585-2001

ГОСТ 26.011-80

ТУ 4371-001-475701302013

ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний; ГСИ. Термопары. Номинальные статические характеристики преобразования;

Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные; Контроллер систем пожарообнаружения, пожаротушения и контроля загазованности «ПК ВЕГА». Технические условия

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
