Номер в госреестре | 57771-14 |
Наименование СИ | Демодуляторы телевизионные цифровые измерительные |
Обозначение типа СИ | ДТЦ-3И |
Изготовитель | ООО "НТК измерительной аппаратуры "ИМОС", г.С.-Петербург; ОАО "НИИ телевидения" (НИИТ), г.С.-Петербург |
Год регистрации | 2014 |
Срок свидетельства | 02.07.2019 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Демодуляторы телевизионные цифровые измерительные ДТЦ-3И (далее - демодуляторы) предназначены для измерения параметров радиосигналов стандарта DVB- T2.
Работа демодулятора основана на приёме, преобразовании модулированных высокочастотных сигналов формата DVB-T2 в частотном диапазоне от 6 до 12 канала и от 21 до 69 канала в сигналы промежуточной частоты (ПЧ) и дальнейшей демодуляции. После демодуляции измеряется отклонение центральной частоты канала от номинального значения, вычисляется коэффициент ошибок модуляции (MER), формируются данные для изображения «сигнального созвездия» на плоскости, вычисляется коэффициент битовых ошибок (BER) перед декодером Виттерби, а также перед декодером Рида-Соломона.
Демодуляторы изготавливаются в двух конструктивных исполнениях:
- ДТЦ-3И исполнение 01 - в виде блока демодуляции и внешнего персонального компьютера (ПК). Общий вид ДТЦ-3И исполнения 01 (без ПК) показан на рисунке 1. ПК используется для выбора функций, режимов и отображения результатов измерений;

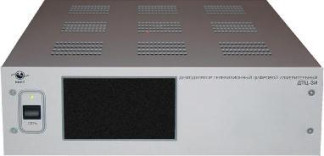

- ДТЦ-3И исполнение 02 - в виде блока демодуляции, содержащего внутренний ПК. Общий вид ДТЦ-3И исполнения 02 показан на рисунке 2.
^ш
в*.
Место для знака -
Г I
утверждения типа й 11
Выбор функций, режимов и отображение результатов измерений осуществляется по сенсорному дисплею на лицевой панели.
Конструкция демодуляторов обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Маркирование или нанесение наклеек производится на задней панели демодулятора. Пломбирование производится на боковой панели демодулятора.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО | Номер версии (идентификационный код) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
VIZDEM2 | 02 | 83ba42df3f667bb13b6bf1fc2a3324f4 | MD5 |
Программное обеспечение идентично для обех исполнений демодулятора и обеспечивает необходимую точность средства измерений.
Доступ к установленному энергонезависимому ПО со стороны внешних органов отсутствует. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется (уровень «А» по МИ 3286-2010),
Диапазон частот входных сигналов, МГц:
- от 6 до 12 канала.....................................................................от 170 до 230
- от 21 до 69 канала, МГц............................................................ от 470 до 862
Пределы допускаемой относительной погрешности измерения
отклонения центральной частоты канала от номинального значения
при внутреннем опорном генераторе........................................................... ± 110 "
Пределы допускаемой абсолютной погрешности измерения отклонения центральной частоты канала от номинального значения
при внешнем высокостабильном сигнале опорной частоты, Гц...............................0,1
Диапазон измерения уровней входных сигналов, дБм..........от минус 10 до минус 50
Пределы допускаемой абсолютной погрешности измерения
уровней входных сигналов, дБ....................................................................± 2
Предел измерения коэффициента ошибок модуляции (MER), дБ...........................40
Верхний предел измерения коэффициента битовых ошибок (BER)
1 л —8
перед внутренним декодером ...................................................................10
Верхний предел измерения коэффициента битовых ошибок (BER)
перед внешним декодером ......................................................................10 -10
Верхний предел измерения вектора ошибок модуляции (EVM), %, не более........... 1
Верхний предел измерения затухания в плече, дБ.......................................... 50
Питание - от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 2) Гц, потребляемая блоком демодулятора мощность не более 60 В-А.
Габаритные размеры блока демодулятора (длина х ширина х высота), мм:
- исполнение 01 ........................................................................... 450х435х88
- исполнение 02 ...........................................................................450х435х132
Масса блока демодулятора, кг, не более
- исполнение 01 .......................................................................................7,5
- исполнение 02.......................................................................................... 8
Рабочие условия применения:
- температура окружающего воздуха от 5 до 40 °С,
- относительная влажность воздуха не более 80 % при температуре 25 °С,
- атмосферное давление от 84 до 106,7 кПа.
Время установления рабочего режима, мин., не более...................................... 10
Длительность непрерывной работы, ч,....................................................... 24
Срок службы - 5 лет.
Знак утверждения типа наносится на руководство по эксплуатации и паспорт демодулятора типографским способом и на лицевую панель демодулятора способом офсетной печати.
Демодуляторы поставляется в комплекте, указанном в таблице 1.
Наименование | Обозначение | Кол-во |
Демодулятор телевизионный цифровой измеритель | ||
ный ДТЦ-3И. Исполнение 01* | ИЮБЛ.467762.006-01 | По заказу |
Демодулятор телевизионный цифровой измеритель | ||
ный ДТЦ-3И. Исполнение 02 . | ИЮБЛ.467762.006-02 | По заказу |
Руководство по эксплуатации | ИЮБЛ.467762.006РЭ | 1 |
Паспорт (Исполнение 01) | ИЮБЛ.467762.006-01ПС | По заказу |
Паспорт (Исполнение 02) | ИЮБЛ.467762.006-02ПС | По заказу |
Методика поверки | ИЮБЛ.467762.006МП | 1 |
Таблица 1. Комплект поставки * Тип персонального компьютера - по заказу.
проводится в соответствии с документом ИЮБЛ.467762.006МП «Демодуляторы телевизионные цифровые измерительные ДТЦ-3И. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 31.03.2014 г.
Основные средства поверки:
- Тестер телевизионного и радиовещательного сигнала SFE, диапазон частот от 100 кГц
до 2700 МГц, погрешность по частоте 110 . Диапазон выходного уровня минус 10 дБм -минус 100 дБм. Госреестр № 43199.
- Стандарт частоты FS725. 5, 10 МГц. Погрешность по частоте 4 10 -10/год. Реестр № 31222-06
- Цифровой телевизионный анализатор R&S ETL, диапазон частот от 500 кГц до 3 ГГц, погрешность по частоте 1- 10-7 , погрешность измерения уровня 0,5 дБ. Госреестр №38441-08
- Генератор цифровых телевизионных испытательных сигналов Г-420, формирование сигналов транспортного потока в диапазоне от 2 до 216 Мбит/с. Госреестр №22442-02
Демодуляторы телевизионные цифровые измерительные ДТЦ-3И. Руководство по эксплуатации. ИЮБЛ.467762.006РЭ
Нормативные документы, устанавливающие требования к демодуляторам телевизионным цифровым измерительным ДТЦ-3И
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
