| Номер в госреестре | 57775-14 |
| Наименование СИ | Аттенюаторы коаксиальные ступенчатые программируемые |
| Обозначение типа СИ | 8494G, 8495G, 8496G |
| Изготовитель | "Agilent Technologies, Inc.", Малайзия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8495G, 8496G (далее аттенюаторы) предназначены для хранения и воспроизведения единицы ослабления мощности электромагнитных колебаний в коаксиальных линиях передачи в диапазоне частот до 4,0 ГГц.
Аттенюаторы 8494G, 8495G, 8496G выполнены в виде отрезка коаксиальной линии передачи с встроенными тонкопленочными резисторами для поглощения мощности электромагнитных колебаний. Аттенюатор 8494G имеет 4 секции, номинальные значения ослабления секций - 1; 2; 4; 4 дБ. Аттенюатор 8495G имеет 3 секции, номинальные значения ослабления секций - 10; 20; 40 дБ. Аттенюатор 8496G имеет 4 секции, номинальные значения ослабления секций - 10; 20; 40; 40 дБ. Переключение секций аттенюаторов производится электромеханическим способом при помощи миниатюрных соленоидов. Управление соленоидами производится путем подачи коммутирующего напряжения 24 В постоянного тока через 12-ти штырьковый разъем типа «викинг», расположенный на боковой части корпуса аттенюатора. Для аттенюатора 8495G с присоединительными разъемами SMA - управляющее напряжение постоянного тока 5 В.

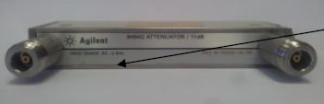

Аттенюаторы подключают к источнику сигнала и нагрузке в любом направлении. Общий вид аттенюаторов представлен на рисунках 1 - 4.
Диапазон частот, ГГц 0 - 4,0
Номинальные значения установки разностного ослабления (Ауст.) и пределы допускаемой абсолютной погрешности установки разностного ослабления относительно 0 дБ (ДА), дБ, представлены в табл. 1.
Таблица 1
| 8494G | 8495G | 8496G | |||
| Б д н ус А | ДА, дБ | Б д н | ДА, дБ | Д-усто дБ | ДА, дБ |
| 1,0 | ±0,2 | 10,0 | ±0,2 | 10,0 | ±0,2 |
| 2,0 | ±0,2 | 20,0 | ±0,4 | 20,0 | ±0,4 |
| 3,0 | ±0,3 | 30,0 | ±0,5 | 30,0 | ±0,5 |
| 4,0 | ±0,3 | 40,0 | ±0,7 | 40,0 | ±0,7 |
| 5,0 | ±0,3 | 50,0 | ±0,8 | 50,0 | ±0,8 |
| 6,0 | ±0,3 | 60,0 | ±1,0 | 60,0 | ±1,0 |
| 7,0 | ±0,4 | 70,0 | ±1,2 | 70,0 | ±1,2 |
| 8,0 | ±0,4 | - | - | 80,0 | ±1,3 |
| 9,0 | ±0,4 | - | - | 90,0 | ±1,5 |
| 10,0 | ±0,4 | - | - | 100,0 | ±1,6 |
| 11,0 | ±0,5 | - | - | 110,0 | ±1,8 |
Номинальные значения начального ослабления, дБ, представлены в табл. 2. Таблица 2
| Частота, ГГц | 8494G, 8496G | 8495G |
| 1,0 | 0,69 | 0,47 |
| 2,0 | 0,78 | 0,54 |
| 3,0 | 0,87 | 0,61 |
| 4,0 | 0,96 | 0,68 |
Коэффициент стоячей волны по напряжению, не более
- аттенюатора 8494G, 8496G
1,50
1,35
1,0
50
- аттенюатора 8495G
Максимальная мощность на входе аттенюатора, Вт Волновое сопротивление входа (выхода), Ом
Сечение коаксиального тракта, мм:
- для всех аттенюаторов, кроме аттенюатора 8495G зав.№ MY42145828
7/3,04
3,5/1,52
N (розетка) SMA (розетка)
0,454
0,340
159x73x22
122x73x22
0 - 55 95
- для аттенюатора 8495G зав.№ MY42145828 Тип коаксиального соединителя:
- для всех аттенюаторов, кроме аттенюатора 8495G зав.№ MY42145828
- для аттенюатора 8495G зав.№ MY42145828
Масса, кг, не более:
- аттенюатора 8494G, 8496G
- аттенюатора 8495G
Габаритные размеры, мм, не более:
- аттенюатора 8494G, 8496G
- аттенюатора 8495G
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при температуре 25 °С, %, не более
наносится на корпус аттенюатора методом трафаретной печати и на эксплуатационную документацию методом компьютерной графики.
В комплект поставки входят:
1. Аттенюатор коаксиальный ступенчатый программируемый - 1 шт.
2. Руководство по эксплуатации - 1 шт.
3. Методика поверки - 1 шт.
осуществляется в соответствии с документом 433-102-2014 МП «Аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8495G, 8496G. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 08 мая 2014 г.
Перечень эталонов, применяемых при поверке:
- измеритель модуля коэффициента отражения и передачи Р2М-18, 0,01 - 18 ГГц, КСВН=1,03 - 3,0, ПГ ±(3К+1) %;
- измеритель комплексных коэффициентов передачи Обзор-103, 0,3 - 1300 МГц, КСВН=1,03 - 3,0, ПГ ±2,4К %;
- комплект для измерения соединителей коаксиальных КИСК-7, ПГ ±0,02 мм;
- комплект для измерения соединителей коаксиальных КИСК-3,5, ПГ ±0,02 мм;
- измеритель отношения значений мощности эталонный FSV-30S, 0,03 - 18,0 ГГц, 0 - 80 дБ, ПГ ±(0,04 - 0,12) дБ;
- установка эталонная для поверки мер ослабления и магазинов затухания ЭО-01, 20 Гц - 100 МГц, 0 - 120 дБ, ПГ ±(0,002 - 0,2) дБ;
- установка для измерения ослабления и фазового сдвига ДК1-16, 0,0001 - 17,85 ГГц, 0 - 140 дБ, ПГ ±(0,01 - 2,5) дБ;
- источник питания постоянного тока Б5-71/1-ПРО, 0,1 - 30 В, ПГ ±(0,002Иуст .+0,1) В;
- генератор сигналов N5183, 100 кГц - 40 ГГц, ПГ ±210-6.
Методика измерений изложена в Руководстве по эксплуатации «Аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8495G, 8496G».
Нормативные и технические документы, устанавливающие требования к аттенюаторам коаксиальным ступенчатым программируемым 8494G, 8495G, 8496G
1. ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерения мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
3. Техническая документация фирмы-изготовителя «Agilent Technologies, Ins», Малайзия.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
