| Номер в госреестре | 57776-14 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | ТЭСМАРТ-РУ мод. ТЭСМАРТ-РУ-60 и ТЭСМАРТ-РУ-200 |
| Изготовитель | Общество с ограниченной ответственностью "Энергосберегающая компания "ТЭМ" (ООО "Энергосберегающая компания "ТЭМ"), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» предназначены для воспроизведения расхода жидкости, испытаний, градуировки и поверки расходомеров и счетчиков жидкости, а также каналов измерений расхода и объёма теплосчетчиков.
Принцип работы установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» основан на воспроизведении объёмного расхода рабочей жидкости, при помощи гидравлической системы, и средств измерения объема (массы) либо объёмного расхода жидкости при помощи эталонных расходомеров.
Установки поверочные «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» изготавливаются по блочному принципу в виде различных конструкций, включающих в себя накопительный резервуар (НР), насосные группы, устройства стабилизации потока, рабочие столы (РС), узел регулирования (УР), эталонные расходомеры (ЭР), узлы переключателей потока (1111), весовые устройства (ВУ) и автоматизированного измерительного комплекса (АИК).
Работа установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» осуществляется по замкнутому циклу.

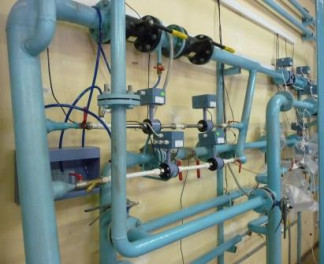

Основные составные части установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» изображены на рисунках 1.4.
В установках поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» реализованы следующие режимы измерения:
- режим сличения с эталонными расходомерами;
- режим статического взвешивания (в качестве опции).
Поверяемые СИ устанавливаются в измерительный участок рабочего стола, состоящего из рамы, ванны для слива воды, зажимных устройств, запорной арматуры, манометров, термопреобразователей и специальных компенсирующих проставок. Конструкция модификации рабочего стола РС позволяет осуществлять реверсирование потока воды.
Циркуляция воды обеспечивается с помощью насосных групп, которые подают воду из НР к РС через устройства стабилизации потока.
Для дополнительной стабилизации потока на малых расходах (в качестве опции) используются напорные ёмкости. Напорные ёмкости представляют собой закрытые негерметичные ёмкости с рабочим объемом не более 0,1 м . Емкости располагаются на высоте от 3 м и выше. Они предназначены для поддержания гидростатического режима в измерительных контурах.
АИК конструктивно состоит из нескольких блоков и осуществляет преобразование аналоговых сигналов с эталонных и поверяемых СИ в цифровые данные и отображение их на мониторе компьютера. Так же АИК производит необходимые математические расчеты, формирует протоколы поверки и осуществляет управление процессом поверки и градуировки поверяемых СИ.
В установках поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» предусмотрена пломбировка от несанкционированного доступа к ПО и к метрологически значимым участкам схем АИК. Схема пломбировки АИК представлена на рисунках 5 и 6. Так же предусмотрена пломбировка для предотвращения разборки прямых участков ЭР (для модификаций установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» не оснащённых ВУ). Схема пломбировки прямых участков представлена на рисунках 7 и 8.
Программное обеспечение (ПО) установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» представляет собой микропрограмму АИК, установленную на заводе-изготовителе и программы для компьютера оператора. Идентификационные данные программного обеспечения приведены в таблице 1.
1 шяя\
Рис. 5.
Таблица 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| микропрограмма АИК | Aic.hex | 3.03 | 2BA6C2D5 | CRC-32 |
Уровень защиты от непреднамеренных и преднамеренных изменений "С" согласно МИ 3286-2010.
Основные технические и метрологические характеристики установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» приведены в таблице 2.
Таблица 2._
| Наименование характеристики | Значение характеристики | |
| модификация «ТЭСМАРТ-РУ- 60» | модификация «ТЭСМАРТ-РУ- 200» | |
| Поверочная жидкость | Вода, соответствующая СНиП 2.04.07-86 | |
| Диапазон воспроизводимых расходов воды, м3/ч | от 0,015 до 60 | от 0,015 до 200 |
| Диаметры условных проходов (Ду) поверяемых приборов, мм | от 4 до 50 | от 4 до 150 |
| Пределы допускаемой относительной погрешности измерений установки в режиме сличения с эталонными расходомерами, % | ±0,25 | |
| Пределы допускаемой относительной погрешности измерений в режиме статического взвешивания, % | ±0,06 | |
| Нестабильность поддержания расхода, %, не более | ±0,5 | |
| Пределы допускаемой относительной погрешности измерений частоты электрических импульсов, % | ±0,02 | |
| Пределы допускаемой приведенной погрешности измерений сигналов постоянного тока, %: - в диапазоне (4.20) мА - в диапазоне (0.5) мА | ±0,05 ±0,1 | |
| Виды электрических информационных сигналов поверяемых приборов: - цифровой - токовый - частотно-импульсный | RS232, RS485 (0.5) мА или (4.20) мА (0,1.10000) Гц | |
| Температура поверочной жидкости, °С | от +15 до +25 | |
| Рабочее давление поверочной жидкости, МПа, не более | 0,5 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 107 | |
| Напряжение питания (переменный ток), В | 380 ± 38 | |
| Частота, Гц | 50 ± 2 | |
| Потребляемая мощность, кВт, не более | 30 | 60 |
| Габаритные размеры, м, не более: - без напорных емкостей - размер напорных емкостей (опция) | 8,0х4,5х2,5 1,0х1,0х1,0 | 12,0х5,5х5,0 2,0х1,0х1,0 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Комплектность установок поверочных «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200» приведена в таблице 3.
Таблица 3.
| Наименование | Количество, шт. | |
| модификация ТЭСМАРТ-РУ-60 | модификация ТЭСМАРТ-РУ-200 | |
| Накопительный резервуар для воды (рабочая емкость) | 1 | 1 |
| Насосная группа НГ1 (15 кВт) с гасителем пульсаций | от 1 до 2 | от 0 до 2 |
| Насосная группа НГ2 (30 кВт) с гасителем пульсаций | - | 1 |
| Шкаф управления насосами и автоматикой ША | 1 | 1 |
| Узел эталонных расходомеров УЭР-50 | от 1 до 2 | от 0 до 2 |
| Узел эталонных расходомеров УЭР-100 | - | 1 |
| Узел напорной емкости (опция) | от 0 до 2 | от 0 до 3 |
| Рабочий стол РС. А с узлом регулирования* | от 0 до 2 | от 0 до 2 |
| Рабочий стол РС.В с узлом регулирования* | от 0 до 2 | от 0 до 2 |
| Рабочий стол РС.С с узлом регулирования* | - | 1 |
| Автоматизированный измерительный комплекс АИК | от 1 до 2 | от 1 до 3 |
| Узел переключателей потока УПП | 1 | 1 |
| Весовые устройства (опция): | ||
| ВУ1 (НПВ до 50 кг) | 1 | 1 |
| ВУ2 (НПВ до 1000 кг) | 1 | 1 |
| ВУ3 (НПВ до 1000 кг) | - | 1 |
| Руководство по эксплуатации | ЭС 99556332.014.000 РЭ | |
| Паспорт | ЭС 99556332.014.000 ПС | |
| Методика поверки | МП РТ 2094-2014 | |
| Примечание: * - общее количество рабочих столов - не более 3 шт. | ||
осуществляется по документу МП РТ 2094-2014 "ГСИ. Установки поверочные «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 28 марта 2014 г.
При поверке применяются следующие средства измерений:
- гири классов М1 и F2, по ГОСТ OIML R 111-1-2009;
- мера электрического сопротивления Р4831, КТ 0,02;
- секундомер электронный «Интеграл С-01», ПГ ±(9,610-6Тх+0,01) с;
- вольтметр универсальный цифровой В7-40, ПГ= ±0,1 % (при измерении постоянного тока);
- генератор импульсов АКИП-3301, ПГ ±(5Т10-5+5 нс);
t + t
- частотомер электронно-счётный Ч3-88, д/ = +(§ 1.1 + —-— + Т );
.X о | .х 2 о'
- установка поверочная с диапазоном расходов (0,015.. .200) м3/ч, ПГ не более ±0,07 %. Сведения о методиках (методах) измерений
Отсутствуют.
Нормативные и технические документы, устанавливающие требования к установкам поверочным «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200»
ТУ 4213-014-99556332-2013 «Технические условия. Установки поверочные «ТЭСМАРТ-РУ» модификаций «ТЭСМАРТ-РУ-60» и «ТЭСМАРТ-РУ-200»;
ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды».
Осуществление деятельности в области обеспечения единства измерений (воспроизведения расхода жидкости, испытаний, градуировки и поверки расходомеров и счетчиков жидкости, а также каналов измерений расхода и объёма теплосчетчиков).
| Зарегистрировано поверок | 21 |
| Поверителей | 3 |
| Актуальность данных | 18.11.2024 |
