Счетчики газа ультразвуковые FLOWSIC500 CIS, 57777-14

Назначение

Счетчики газа ультразвуковые FLOWSIC500 CIS предназначены для измерений и вычислений объемного расхода, объема природного газа при рабочих и стандартных условиях.

Описание

Принцип действия счетчиков основан на измерении объемного расхода газа ультразвуковым методом: измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. Счетчик может быть оснащен вычислителем расхода и встроенными либо внешними датчиками давления и температуры при помощи которых счетчик приводит измеренный объем и объемный расход к стандартным условиям.

Модификации счетчика:

•    счетчик без встроенного вычислителя расхода;

•    счетчик с вычислителем расхода и внешними датчиками давления и температуры;

•    счетчик с вычислителем расхода и встроенными датчиками давления и температуры.

Конструктивно счетчик состоит из следующих составных частей:

•    фланцевого адаптера (корпус счетчика), предназначенного для монтажа счетчика в измерительный трубопровод;

•    измерительного картриджа, включающего: о блок обработки информации,

о ультразвуковые приемо-передатчики основные и резервные, о для модификации с вычислителем расхода измерительный картридж может включать в себя встроенные датчики температуры и давления.

Фланцевые адаптеры стандартно производятся с фланцами по ГОСТ 12815-80, по запросу могут быть произведены в соответствии со стандартами ANSI и DIN. Контроль присоединительного диаметра фланцевых адаптеров на соответствие входным/выходным участкам измерительного трубопровода ограничивается соответствием диаметра условного прохода (Ду). Во фланцевом адаптере предусмотрены посадочные места для подключения внешних датчиков давления и температуры. Данные посадочные места заглушены в модификациях счетчика без встроенного вычислителя расхода и модификациях счетчика с датчиками давления и температуры, интегрированными в измерительный картридж. В последнем случае, посадочные места могут быть использованы для подключения эталонных датчиков давления и температуры для осуществления процедуры поверки каналов измерения давления и температуры.

Требование к минимальной длине входного и выходного прямолинейного участка трубопровода при монтаже FLOWSIC500 CIS отсутствуют.

В измерительном картридже реализованы функции счетчика, отвечающие за метрологические характеристики. В нем осуществляется:

- формирование потока измеряемого газа;

-    измерение давления для компенсации влияния эффектов связанных с изменением параметров потока газа при изменении рабочего давления;

-    измерение объема и объемного расхода при рабочих условиях с помощью ультразвуковых приемо-передатчиков;

-    непрерывный автоматический контроль метрологических характеристик с помощью резервных ультразвуковых приемо-передатчиков,

-    анализ диагностических параметров;

-    сбор и архивация измеренных величин;

-    измерение давления и температуры (для модификаций со встроенным вычислителем расхода и интегрированными в измерительный картридж датчиками температуры и давления);

-    вычисление объема и объемного расхода газа приведенного к стандартным условиям (для модификаций со встроенным вычислителем расхода);

-    отображение измеряемых величин, значений накопленных архивов данных, статусе измерений и состояния счетчика, включая уровень заряда батарей питания, через многофункциональный жидкокристаллический дисплей;

-    передача информации на верхний уровень через имеющиеся интерфейсные и дискретные выходы;

-    коммуникация с компьютером оператора через сервисный инфракрасный порт.

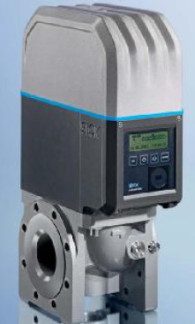

Измерительный картридж

Фланцевый адаптер (корпус счетчика)

Позиция этикетки Крышка клеммной коробки

Крышка контактной группы

Переключатель защиты от изменения параметров располагается внутри блока обработки информации. Подробная схема опломбирования представлена в эксплуатационной документации на счетчик.

Пломбировочный винт

Алгоритмы вычислений предназначены для приведения измеренного объемного расхода и объема газа в рабочих условиях в объемный расход и объем газа при стандартных условиях, вычисления теплофизических свойств газа.

Стандартно реализованы методы вычисления коэффициента сжимаемости природного газа NX-19 мод. и GERG-91 мод. в соответствии ГОСТ 30319.2-96.

рассчитывает физические

Дополнительно счетчик следующим алгоритмам:

•    SGERG88

•    AGA NX-19

•    AGA 8 Gross method 1

•    AGA 8 Gross method 2

Возможен ввод в память вычислительного устройства фиксированного значения коэффициента сжимаемости, как условно-постоянной величины.

Счетчик поставляется в комплекте с автономным программным обеспечением аттестованном в установленном порядке: FLOWgate500 предназначенным для конфигурирования и диагностики счетчика, а также Engineeringtool FL500, для осуществления сервисных мероприятий, сбора данных при поверки и проведения процедуры контроля метрологических характеристик (КМХ).

свойства природного газа по

Таблица! - Идентификационные данные ПО

Идентиф.

Наименование ПО

наименование

ПО

Номер версии ПО

Цифровой идентиф. ПО (контрольная сумма)

Алгоритм вычисления цифрового идентиф. ПО

Внутреннее

программное

обеспечение

счетчика

FLOWSIC500

CIS

Firmware

CRC-16

CCITT

0x93C4

V2.01.03

Пр имечания:

1)    программное обеспечение счетчика не относящееся к Firmware такое, как: конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к Firmware, определяют по журналам событий и состояниям специально выделенных параметров конфигурации (таких как Metrology CRC), предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации.

2)    замена версии ПО относящегося к Firmware допускается при сохранении полной функциональности счетчика и его метрологических характеристик, подтверждаемой свидетельством о метрологической аттестации данной версии ПО, выданным аккредитованной организацией

Уровень защиты ПО - высокий.

Таблица 3 - Диапазоны измерений объемного расхода газа в рабочих условиях и соответствующие погрешности измерений объемного расхода газа при рабочих условиях и приведенного к стандартным условиям_

Знак утверждения типа

наносится на маркировочную табличку ультразвукового счетчика газа фотохимическим способом, на титульный лист в верхнем левом углу руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки счетчика:

-    FLOWSIC500 CIS - 1 шт;

-    Комплект эксплуатационной документации;

-Автономное программное обеспечение для конфигурирования и диагностики FLOWgate500.

-Инфракрасный интерфейсный адаптер для подключения к счетчику через конфигурационное ПО FLOWgate500 и Engineeringtool FL500;

-    Батарея питания;

-    Набор для поверки каналов измерения давления и температуры (опционально) Поверка

осуществляется в соответствии с документом МП 0130-13-2014 «Инструкция. ГСИ. Счетчики газа ультразвуковые FLOWSIC500 CIS. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 25 марта 2014 г.

В перечень основного поверочного оборудования входят:

-    установка поверочная расходоизмерительная, диапазон задаваемого объемного расхода должен соответствовать основному рабочему диапазону поверяемого счетчика, с пределом относительной погрешности (относительной расширенной неопределенностью) в основном диапазоне поверяемого счетчика ±0,3%.

-    калибратор температуры ATC-156B фирмы AMETEK, диапазон воспроизводимых температур от минус 50 до плюс 100 °С, пределы допускаемой абсолютной погрешности измерения температуры ±0,1°С либо камера тепла и холода, диапазон воспроизводимых температур от минус 40 до плюс 60, точность поддержания заданной температуры не хуже ±0,1°С (для случая со встроенным не демонтируемым датчиком температуры);

-    калибратор давления РАСЕ фирмы «GE Druck», верхний предел измерений 1,6 МПа, пределы допускаемой относительной погрешности измерения давления ±0,1%;;

-    задатчик давления (пневматический насос) с диапазоном задаваемого давления соответствующим диапазону измеряемого давления счетчика;

-    термометр по ГОСТ 28498-90, пределы допускаемой погрешности измерения температуры не более ±0,1°С, диапазон измерения должен соответствовать диапазону измерения счетчика по каналу измерения температуры;

-    калькулятор скорости звука, аттестованный в соответствующем порядке FLOW SIC SOS calculator.

Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым FLOWSIC500 CIS

1    ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа»

2    Техническая документация фирмы «SICK AG», Германия.

Рекомендации к применению

Осуществление торговли и товарообменных операций
