| Номер в госреестре | 57778-14 |
| Наименование СИ | Счетчики газа ротационные |
| Обозначение типа СИ | RABO.E |
| Изготовитель | "Elster s.r.o.", Словакия |
| Год регистрации | 2014 |
| Срок свидетельства | 02.07.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Счетчики газа ротационные RABO.E (далее - счетчик) предназначены для измерения количества израсходованного природного газа по ГОСТ 5542-87,паров сжиженного углеводородного газа по ГОСТ 20448-90, пропана, бутана, азота, воздуха, при проведении коммерческого учета на объектах газопотребления.
Счетчики состоят из двух основных узлов, изготовленных в одном корпусе: измерителя и счетного механизма.
Принцип действия счетчиков основан на вращении, под действием разности давлений газа во входной и выходной части измерительной камеры, двух восьмиобразных роторов. Число оборотов роторов зависит от расхода проходящего через счетчик газа.
При установившемся движении газа роторы вращаются с постоянной угловой скоростью, вытесняя за каждый оборот измерительный объем, ограниченный стенками и образующими камеры и ротора.
С одной стороны на валах роторов находятся синхронизирующие пары зубчатых шестерен, а с другой стороны находится редуктор счётного механизма, передаточное отношение которого подобрано так, что отсчёт измеряемого газа осуществляется непосредственно в кубических метрах (м ). Конструкция счетчика предусматривает возможность визуального считывания информации непосредственно со шкалы отсчетного устройства.
Счетчик не требует соблюдения прямых участков газопровода до и после счетчика для его нормального функционирования.
По индивидуальному заказу счетчики могут быть изготовлены с повышенной точностью, а также оснащены кодирующим устройством, низкочастотным, среднечастотным или высокочастотным импульсным выходом предназначенным для дистанционного съема и передачи данных.

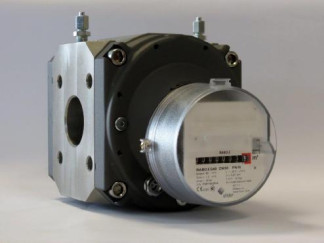

Фотография общего вида
Таблица!
| Тип монтажа | Горизонтальный, вертикальный | ||||||||
| Измеряемая среда | Воздух, при | родный газ | |||||||
| Типоразмер | G16 | G25 | G40 | G65 | G100 | G160 | G250 | ||
| Диаметр условного прохода, Бу, мм | 32*; 40*;50 | 50*; 80 | 80, 100* | 80*; 100 | |||||
| Диапазоны рабочих расходов Qmax/Qmin, в зависимости от Бу | 1:20 1:30 1:50 | 1:20 1:30 1:50 1:65 1:80 | 1:20/1:30 1:50/1:65 1:80/1:100 1:130 | 1:20/1:30/1:50/1:65/1:80/1:100/1:130/ 1:160/1:200/1:250* | |||||
| Номинальный расход Qn, м3 /ч | 16 | 25 | 40 | 65 | 100 | 160 | 250 | ||
| Максимальный расход Qmax, м /ч | 25 | 40 | 65 | 100 | 160 | 250 | 400 | ||
| Перепад давления при Qmax, не более, Па | 55 | 80 | 230 | 540 | 425 | 575 | 810 | ||
| Порог чувствительности, м3 /ч | 0,03 | 0,05 | 0,1 | 0,2 | |||||
| Емкость счетного устройства, м3 | 999999,99 | 9999999,9 | |||||||
| Цена деления младшего разряда, м3 | 0,01 | 0,1 | |||||||
| Пределы допускаемой относительной погрешности измерений в диапазоне расходов, % Qmin <Q< 0,05Qmax 0,05Qmax< Q <Qmax -по заказу Qmin< Q <Qmax | ± 2,0 ± 1,0 ±0,9 | ||||
| Рабочее давление, не более, МПа | 1,6 | ||||
| Диапазоны температур рабочей и окружающей среды, °C | - 25 . . . + 70 | ||||
| Диапазоны температур хранения и транспортирования, °C | - 40 . . . + 70 | ||||
| Типоразмер | G16 G25 G40 G65 | G100 | G160 | G250 | |
| Габаритные размеры, не более, мм | 171х233х286 | 171х233х371 | 241х290х402 | 241х290х451 | |
| Масса, не более, кг (алюминий / чугун) | 11/30 | 15/37 | 30/67 | 34/75 | |
| Средний срок службы, не менее, лет | 16 | ||||
| Средняя наработка на отказ, не менее, часов | 100000 | ||||
*- по заказу
наносится на шильдик счетчика и на титульный лист паспорта, руководства по эксплуатации.
| Наименование | Кол-во | Примечание |
| 1. Счетчик газа ротационный RABO.E | 1 | По заказу |
| 2. Паспорт | 1 | |
| 3. Руководство по эксплуатации | 1 | |
| 4. Комплект запасных частей | 1 | По заказу |
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки»
Основное поверочное оборудование:
- поверочные установки с диапазоном расхода от 0,01 до 6500 м3/ч, с погрешностью не более ±0,3 %;
-установка для поверки счетчиков газа УШ -1600 с диапазоном расходов
0,01 до 1600 м /ч, с погрешностью не более ±0,3 %;
- датчик перепада давления, с верхним пределом измерений 10 кПа, с погрешностью не более ±0,15%.
Соотношение пределов допускаемых относительных погрешностей образцовой поверочной установки и поверяемых счетчиков при заданных значениях расходов должны быть не более 1:3.
изложены в документе «Счетчики газа ротационные RABO.E. Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам газа ротационным RABO.E
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2.ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
3.ГОСТ 28724-90 «Счетчики газа скоростные. Общие технические требования и методы испытаний».
4. МОЗМ МР 32 «Счетчики газа с вращающимися поршнями и турбинные».
5. Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
Выполнение государственных учетных операций.
