| Номер в госреестре | 57779-14 |
| Наименование СИ | Мост переменного тока |
| Обозначение типа СИ | 2840 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Мост переменного тока 2840 (далее - мост, прибор) предназначен для измерения электрической емкости, тангенса угла диэлектрических потерь, индуктивности, добротности, напряжения переменного тока; частоты.
Принцип действия моста основан на измерении токов в плечах мостовой измерительной схемы. Прибор представляет собой уравновешенный четырехплечий трансформаторный мост, в диагональ которого включен источник напряжения, два плеча образованы дифференциальным трансформатором тока (трансформатором отношения), третье плечо образует внешний эталонный конденсатор (CN), четвертое - измеряемая емкость (CX).
Мост является цифровым прибором, оснащенным микро-ЭВМ. Микропроцессор осуществляет процессы управления, измерения, уравновешивания моста. Непосредственно измеряемыми параметрами являются электрическая емкость, тангенс угла диэлектрических потерь и испытательное напряжение переменного тока. Остальные параметры определяются путем цифровой обработки измерительной информации микропроцессором по известным в электротехнике алгоритмам. Результаты измерений индицируются на ЖК-дисплее.
Основные узлы моста: источник питания, дифференциальный трансформатор тока, нуль-детектор, микро-ЭВМ, блок управления, блок интерфейсов.

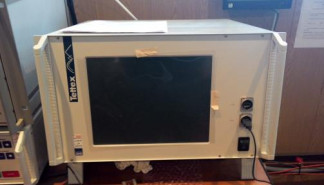

Конструктивно прибор размещен в закрытом металлическом корпусе с откидными ножками, позволяющем размещение прибора на столе, либо в стандартной 19-дюймовой стойке. На передней панели расположены ЖК-дисплей с подсветкой, индикаторы режимов работы, мембранная клавиатура, ручки для переноски. На задней панели расположены выключатель и разъем сети питания, разъем интерфейса RS-232, разъем интерфейса Centronics для подключения внешнего принтера, измерительные входы, клеммы заземления.
Для предотвращения несанкционированного доступа мост пломбируется специальными наклейками, имеющими уникальный номер, при повреждении которых проявляется соответствующая надпись.
Мост имеет встроенное программное обеспечение (ПО) - микропрограмму. ПО служит для обеспечения функционирования, автоматического баланса моста, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) моста предприятием-изготовителем и не может быть изменена пользователем.
Таблица 1
| Идентификационн ое наименование программного обеспечения | Номер версии (идентификацио нный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентификацион ные данные (если имеются) | Алгоритм вычисления цифрового идентификатор а программного обеспечения |
| Встроенное | Не ниже 1.0 | - | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний».
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| № п/п | Измеряемая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности | Примечание |
| 1. | Электрическая емкость (C) | от 0,1Cn до 1,0Cn от 1,0Cn до 10Cn от 10CN до 100CN от 100CN до 1000CN | ± 0,02 % Cx ± 2 е.м.р. ± 0,01 % Cx ± 2 е.м.р. ± 0,01 % Cx ± 2 е.м.р. ± 0,01 % Cx ± 2 е.м.р. | CN = 10 - 10000 пФ -емкость эталонного конденсатора Cx/Cn > 1 |
| 2. | Тангенс угла диэлектрических потерь (tg 5) | от 0 до 0,00999 от 0,01 до 0,0999 от 0,1 до 0,999 от 1,0 до 9,99 | ± 1 % tg 5Х ± 2 е.м.р. | - |
| 3. | Добротность(Q) | от 0,1 до 100 | ± 1 % Qx | Q = -- R \С |
| 4. | Напряжение переменного тока | от 0 до 1,999 кВ от 2,0 до 19,99 кВ от 20,0 до 199,9 кВ от 200,0 до 1999 кВ | ± 1 % Ux ± 2 е.м.р. | - |
| 5. | Частота (F) | от 45,0 до 65,0 Гц | ± 0,2 % Fx | - |
где Cx, tg 5x, UX, Fx - результаты измерений; R - электрическое сопротивление цепи;
е.м.р. - единица младшего разряда.
Частота напряжения питания, Гц 50
Рабочие условия применения:
температура окружающего воздуха, °С относительная влажность, %
от плюс 10 до плюс 35 от 20 до 80 без конденсации.
Знак утверждения типа наносится на лицевую панель моста методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 3
| № п/п | Наименование изделия | Кол-во |
| 1 | Мост переменного тока 2840 зав. № 175093 | 1 шт. |
| 2 | Руководство по эксплуатации | 1 экз. |
| 3 | Методика поверки | 1 экз. |
| 4 | Упаковка | 1 шт. |
осуществляется по документу МП 57779-14 «Мост переменного тока 2840. Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки:
Средства поверки: меры емкости образцовые Р597 (кл. т. 0,05 - 0,2); трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,1); регистратор показателей качества электрической энергии ПАРМА РК3.01 (± 0,1 %).
Сведения указаны в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к мосту переменного тока 2840:
1. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
2. ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь.
3. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
4. Техническая документация фирмы «Haefely Test AG», Швейцария.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
