Делитель напряжения высоковольтный CVD600/1, 57780-14

Делитель напряжения высоковольтный CVD600/1 (далее - делитель) предназначен для преобразования высокого напряжения переменного тока в низкое напряжение переменного тока, пригодное для измерения с помощью выпускаемых промышленностью средств измерений, и применяется в составе измерительных систем высокого напряжения для контроля испытательного высокого напряжения переменного тока.

Документы

Описание типа

Карточка СИ

Номер в госреестре	57780-14
Наименование СИ	Делитель напряжения высоковольтный
Обозначение типа СИ	CVD600/1
Изготовитель	"Haefely Test AG", Швейцария
Год регистрации	2014
МПИ (интервал между поверками)	2 года
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Делитель напряжения высоковольтный CVD600/1 Назначение средства измерений

Описание

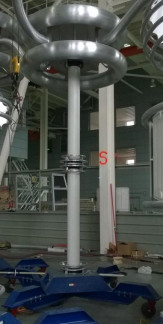

Принцип действия делителя основан на масштабном преобразовании высокого напряжения с помощью последовательно включенных конденсаторов. Делитель содержит следующие основные узлы: высоковольтный электрод, электростатический экран, плечо высокого напряжения (высоковольтная емкость FFR-2134i-A314), плечо низкого напряжения, низковольтный вывод, внешний изолирующий корпус и раму.

Делитель напряжения высоковольтный CVD600/1 используется при испытаниях электрической прочности изоляции электротехнических изделий.

Высокое напряжение подводится к высоковольтному электроду делителя. После снижения в заданное число раз (коэффициент деления) напряжение с низковольтного вывода, являющегося точкой соединения плеча высокого и низкого напряжений, подается на вход измерительного прибора.

Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1

Наименование характеристики	Значение
Диапазон измерения высокого напряжения переменного тока промышленной частоты, кВ	от 1 до 600
Номинальный коэффициент масштабного преобразования	4000
Пределы допускаемой относительной погрешности коэффициента масштабного преобразования высокого напряжения переменного тока промышленной частоты, %	±1
Сопротивление прибора, подключаемого к выходу делителя, кОм	1000± 100
Средняя наработка на отказ, ч, не менее	100 000
Срок службы, лет, не менее	12
Рабочие условия применения: - температура, °С: - относительная влажность, %	от плюс 5 до плюс 40 95
Габаритные размеры, (высотах длина хширина) мм, не более	4500x1500x1500
Масса, кг, не более	150

Знак утверждения типа

Знак утверждения типа наносится на табличку делителя методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплект поставки делителя представлен в таблице 2.

Таблица 2

Наименование и условное обозначение	Кол.
Делитель напряжения высоковольтный CVD600/1, зав. № 175095	1 шт.
Паспорт	1 экз.
Методика поверки	1 экз.

Поверка

осуществляется в соответствии с документом МП 57780-14 «Делитель напряжения высоковольтный CVD600/1. Методика поверки», утвержденным ФГУП «ВНИИМС» в апреле 2014 г.

Основные средства поверки представлены в таблице 3.

Таблица 3

Средства измерений	№ Г.Р.
Делитель напряжения составной ДН-500пт	47310-11
Трансформатор напряжения лабораторный измерительный НЛЛ-15	5811-00
Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1»	39952-08

Сведения приведены в документе: «Делитель напряжения высоковольтный CVD600/1. Паспорт».

Нормативные и технические документы, устанавливающие требования к делителю напряжения высоковольтному CVD600/1

1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2. ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением».

3. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции ».

4. Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
