| Номер в госреестре | 57781-14 |
| Наименование СИ | Вольтметр переменного тока |
| Обозначение типа СИ | OT248 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Вольтметр переменного тока ОТ248 (далее - вольтметры) предназначены для измерения среднеквадратического значения напряжения переменного тока.
Принцип действия вольтметра основан на преобразовании аналогового входного сигнала напряжения переменного тока в цифровой код. Далее производится вычисление в цифровой форме среднеквадратического значения входного сигнала с отображением результатов на встроенном цифровом индикаторе.
Вольтметр конструктивно состоит из следующих основных узлов: корпуса, передней и задней панелей, платы индикации, платы измерения.
На передней панели вольтметра находятся: цифровой дисплей, интерфейс USB, (используется для обмена данными с флэш-картой, клавиатурой/мышью) и функциональные клавиши.
Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.
Встроенное программное обеспечение вольтметров может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Идентификационные данные метрологически значимого программного обеспечения анализаторов приведены в таблице 1.
Таблица 1
| Идентификационн ое наименование программного обеспечения | Номер версии (идентификацио нный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентификацион ные данные (если имеются) | Алгоритм вычисления цифрового идентификатор а программного обеспечения |
| Встроенное | Не ниже 1.0 | - | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний».

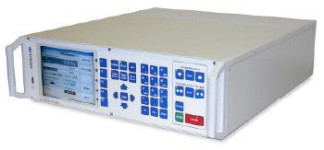

Внешний вид вольтметра представлен на рисунке 1.
Таблица 2
Основные метрологические и технические характеристики приведены в таблице 2.
| Наименование характеристики | Значение |
| Диапазоны измерений входного среднеквадратического значения напряжения переменного тока, В | от 2,5 до 150 |
| Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения переменного тока, % | ± 1,5 |
| Частотный диапазон, Г ц | от 45 до 55 |
| Напряжение питающей сети переменного тока, В | 230±10 % |
| Входное сопротивление, МОм | 1 ± 0,01 |
| Частота питающей сети, Гц | 50 или 60 |
| Рабочие условия применения: - температура, °С: - относительная влажность, % | от плюс 10 до плюс 30 95 |
| Габаритные размеры, (длинахвысотахширина) мм, не более | 500x490x130 |
| Масса, кг, не более | 15 |
| Средняя наработка на отказ, ч, не менее | 4500 |
| Средний срок службы, лет, не менее | 10 |
Знак утверждения типа наносится на лицевую панель вольтметра методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 3
| № п/п | Наименование изделия | Кол-во |
| 1 | Вольтметр переменного тока ОТ248 зав. № 174795 | 1 шт. |
| 2 | Руководство по эксплуатации | 1 экз. |
| 3 | Методика поверки | 1 экз. |
| 4 | Упаковка | 1 шт. |
осуществляется по документу МП 57781-14 «Вольтметр переменного тока ОТ248. Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки:
Калибратор универсальный 9100, Г.Р. № 25985-09.
Нормативные и технические документы, устанавливающие требования к вольтметру переменного тока ОТ248:
1. ГОСТ 22261-94 «Средства измерений электрический и магнитных величин. Общие технические условия».
2. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
3. Техническая документация фирмы - изготовителя
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
