| Номер в госреестре | 57783-14 |
| Наименование СИ | Измеритель частичных разрядов |
| Обозначение типа СИ | DDX-8003 |
| Изготовитель | "Hipotronics, Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измеритель частичных разрядов DDX-8003 Назначение средства измерений
Измеритель частичных разрядов DDX-8003 (далее по тексту - измеритель) предназначен для измерения кажущего заряда при его частичном разряде.
Принцип действия измерителя основан на детектировании импульсов напряжения частичных разрядов (далее по тексту - ЧР), возникающих внутри изоляции, посредством датчиков ЧР, с последующим их аналого-цифровым преобразованием с помощью измерителя ЧР и отображением кажущегося заряда пропорционального значению импульса напряжения ЧР с помощью программы, установленной в персональном компьютере.
Измеритель используется при контроле и диагностике предаварийного состояния изоляции высоковольтного оборудования (генераторов и электромоторов), находящегося под высоким напряжением.
Измеритель содержит два канала: измерения испытательного напряжения и измерения уровня частичных разрядов. Канал измерения испытательного напряжения представляет собой вольтметр, на вход которого поступает напряжение переменного тока низкого уровня (до 7 В) с выхода высоковольтного делителя.
Входной сигнал усиливается, фильтруется в модуле усиления и передается в модули измерения и сбора данных. Модуль измерения измеряет величину частичных разрядов и приложенное напряжение. Плата сбора данных преобразует импульсы ЧР в цифровую форму для их графического представления и анализа. Модуль может функционировать в нескольких режимах, в зависимости от типа проводимых измерений. Результаты измерений отображаются на графическом цветном LCD-дисплее с разрешением 800 на 600 точек в буквенно-цифровом виде или (и) в виде осциллограммы. Для привязки результатов измерений ко времени их выполнения измеритель оснащен системными часами.
Измеритель представляет собой цифровой измерительный прибор и обладает модульной конструкцией, при которой составные части вставляются в отдельные разъемы (слоты) и состоит из следующих основных узлов: модуля персонального компьютера (ПК), модуля усиления, модуля усиления для проверки кабелей (SL), модуля измерения, модуля сбора данных, модуля дисплея, модуля калибратора и двух блоков питания (для ПК и для остальных модулей).
Модуль калибратора генерирует импульсы с известной амплитудой для калибровки прибора.
Модуль ПК представляет собой одноплатную ЭВМ на базе процессора Intel Pentium III с 256 Мбайт оперативной памяти и 30 Гбайт памяти на жестком диске. Взаимодействие между модулями измерителя и ПК происходит через специальную интерфейсную плату.

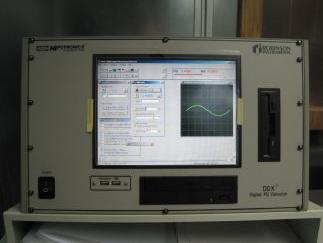

Конструктивно прибор размещен в закрытом корпусе настольного исполнения (для размещения в стандартной 19-дюймовой стойке). На передней панели прибора расположены выключатель питания, графический дисплей, порты USB для подключения внешней клавиатуры и манипулятора типа «мышь», привод CD/RW, привод для гибких дисков размером 3,5 дюйма.
На задней панели прибора расположены измерительные входы, выходной разъем встроенного калибратора, разъем для подключения внешнего монитора, разъем для подключения к локальной сети, разъем интерфейса Centronics для подключения внешнего
принтера, два разъема интерфейса RS-232; клеммы заземления, разъем сетевого питания, ручки для переноски.
Технические возможности измерителя соответствуют требованиям стандарта МЭК 60270 (ГОСТ 20074-83), устанавливающего метод измерения характеристик частичных разрядов в изоляции электрооборудования при напряжениях свыше 1000 В.
Программное обеспечение измерителя частичных разрядов DDX-8003 включает в себя операционную систему Microsoft Windows и внешнее прикладное ПО DDXMain, устанавливаемое на жесткий диск встроенного в измеритель компьютера. Оно служит для обеспечения функционирования измерителя, управления интерфейсом и процессами измерений, расчета характеристик, построения графиков и изображений и т.д. Данное ПО является метрологически значимым и защищено от несанкционированного вмешательства системой паролей.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика -тора ПО |
| Внешнее | DDXMain | Не ниже 1.0 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний».
Перечень измеряемых параметров, технических и метрологических характеристик измерителя приведен в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения уровня частичного разряда, пКл | От 0 до 1000 |
| Пределы допускаемой относительной погрешности измерения уровня частичного разряда, % | ±3,0 |
| Диапазон измерений напряжения переменного тока, В | От 0 до 7 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной погрешности измерения напряжения переменного тока, % | ±1,0 |
| Диапазон частот напряжения переменного тока, Гц | от 40 до 400 |
| Амплитуда импульсов калибратора ЧР, В | от 0,001 до 10 |
| Пределы допускаемой относительной погрешности установки амплитуды импульсов калибратора, % | ±3,0 |
| Напряжение питания, В | 230 |
| Частота напряжения питания, Г ц | 50 |
| Габаритные размеры, (длинахвысотахширина) мм, не более | 445x270x460 |
| Масса, кг, не более | 23 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность, % | от плюс 10 до плюс 35 от 35 до 80 без конденсации |
Знак утверждения типа наносят на лицевую панель корпуса измерителя ЧР в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность системы мониторинга частичных разрядов DDX-8003 приведена в таблице 3.
Таблица 3 - Комплектность системы мониторинга частичных разрядов DDX-8003
| Наименование | Количество, шт. |
| Измеритель частичных разрядов DDX-8003 Зав. № P1104586 | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Упаковочная тара | 1 |
осуществляется в соответствии с ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов», раздел 3 «Поверка и градуировка». Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование оборудования | Пределы (диапазоны) измерений | Метрологические характеристики |
| Магазин емкости Р5025 | для емкости < 1 мкФ | кл.т 0,1 |
| для емкости > 1 мкФ | кл.т 0,5 | |
| Генератор импульсов Г5-60 | от 0,05 мкс до 1 с | 10-6t ± 10 нс |
| Примечание: t - установленное значение длительности импульса. | ||
Нормативные и технические документы, устанавливающие требования к измерителю частичных разрядов DDX-8003:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения частичных разрядов».
3. Техническая документация фирмы-изготовителя «Hipotronics, Inc.», США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
