| Номер в госреестре | 57785-14 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | TM-R, TME-R, TMU-R |
| Изготовитель | "Heinrichs Messtechnik GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 02.07.2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры массовые TM-R, TME-R, TMU-R (далее - расходомеры) предназначены для измерения массового расхода, массы, плотности, температуры, объемного расхода, объема жидкости или газа.
Расходомер состоит из первичного преобразователя расхода TM или TME или TMU и одного из вторичных электронных преобразователей UMC3 или UMC4 (электронного блока). Электронный блок может быть механически соединен с первичным преобразователем расхода (компактное исполнение) или изготовлен в виде отдельного блока, соединенного с первичным преобразователем расхода кабелем (раздельное исполнение).
Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя расхода. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход и объем определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.
Вторичный электронный преобразователь обрабатывает сигналы первичного преобразователя расхода и осуществляет следующие функции:
-вычисление массового расхода и массы жидкости;
-вычисление объёмного расхода и объёма жидкости;
-индикацию результатов измерений расхода, массы, объема, плотности в различных единицах;
-самодиагностику неисправностей и их индикацию;
-передачу измеренной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер и т.д.
Расходомеры изготавливаются трех модификаций TM-R, TME-R, TMU-R различающихся точностью измерений, диапазонами температур измеряемой среды, массовым расходом и применением на трубопроводах большего диаметра.
Программное обеспечение (ПО) расходомера встроенное, состоит из двух составных частей: меню оператора, доступ к которому обеспечивается индивидуальным паролем на фирме-изготовителе, который не сообщается пользователю, и меню пользователя, защищенного его паролем.
Программное обеспечение расходомера выполняет функции контроля за измерением массы, объема, температуры измеряемой среды, вычисления параметров расхода и количества, архивирования и передачи измеренных и вычисленных параметров расхода измеряемой среды, а так же выполняет функции контроля и обновления дисплея расходомера, часов реального времени, производит регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы.
Уровень защиты ПО по МИ 3286-2010 - «С».
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового иденти-фика-тора ПО |
| UMC-3 UMC-4 | UMC-3/4 | 03.22 04.32 | EECSEDE9 CSEDE9 EECSDF68 CSDF68 | СЕТ 16 |

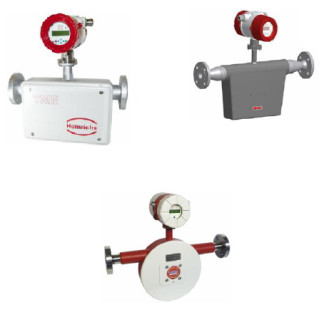

Фотографии общего вида
_Таблица 1
| Наименование характеристики | TM-R | TMU-R | TME-R |
| Диаметр условного прохода, мм | 10 ...100 | 10 ...300 | 10 ...80 |
| Диапазон измерений массового расхода, т/ч -минимальный -максимальный | 0,8 . . . 0,8-10-3 6 . . . 65 | 0,06 . . . 0,6 220 . . . 2200 | 0,06 . . . 0,6 6 . . . 60 |
| Диапазон измерений плотности, кг/м3 | 400 . . . 2000 | ||
| Диапазон температур рабочей среды, С° | - 40 . . . +260 | - 40 ... + 125 - 40 . . . +180* | |
| Пределы допускаемой основной относительной погрешности измерений массы и массового расхода жидкости/газа, % - с преобразователем UMC-3 -с преобразователем UMC-4 | ±0,1/±0,5 ±0,15/±0,5 | ±0,15/±0,5 ±0,15/±0,5 | |
| Стабильность нуля, % | ±0,15 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры рабочей среды, °С | ±0,5 | ||
Продолжение таблицы 1
| Пределы допускаемой абсолютной погрешности измерений плотности , кг/м3 | ±5,0 | |
| Пределы допускаемой абсолютной погрешности измерений плотности с калибровкой по месту, кг/м3 | ±3,0 | ±3,0(±2,0)* |
| Воспроизводимость, % | 0,02 | 0,03 |
| Пределы допускаемой дополнительной относительной погрешности измерений массы и массового расхода, вызванной изменением температуры рабочей среды, на каждые 10 °С, % | ±0,05 | |
| Максимальное рабочее давление, МПа | S' ® ^ о | 7 4 , * о 4, 0 |
| Пределы допускаемой относительной погрешности выходных сигналов, % | ±0,1 | ±0,15 |
| Пределы допускаемой абсолютной погрешности суммирования импульсов, имп | ±1 | |
| Взрывозащита датчика | 0ExdiaircT6.. ,Т2 | |
| Взрывозащита преобразователя | 1Exd[ia]IICT3. . .T6 2Exd[ia]IICT3. . .T6 | 1Exd[ia]IICT3. . .T6 2Exd[ia]IICT3. . .T6 ; 1Exd[ia]IICT4/T6 |
| Выходные сигналы: -аналоговый с/без HART, мА -импульсный выход , В -импульсный выход, Гц -предупредительный сигнал релейный, количество выходов | 4 до 20 1,8 . . . 30 0 . . . 1000 от 1 до 3 | |
| Температура окружающей среды, хранения и транспортирования, °С | -40 . . . + 60 | |
| Напряжение, В -постоянный ток -переменный ток | 19...36 220(+10/-15%) | |
| Частота, Гц | 50±1 | |
Продолжение таблицы 1
| Степень защиты от внешних воздействий | IP65 | IP65 / IP67 | |
| Габаритные размеры, не | |||
| более, мм | |||
| -стандартная | 1750х400х1717 | 3000х500х2000 | 600х205х690 |
| комплектация | |||
| -с электронным выходом | - | 3000х500х3000 | 600х137х561 |
| Потребляемая мощ | 10 | ||
| ность, Вт | |||
| Масса, не более, кг. | |||
| -стандартная комплекта | 454,5 | 904,5 | 54,5 |
| ция | |||
| -с электронным выходом | - | 900 | 50 |
| Средний срок службы, | |||
| не менее, лет | 12 | ||
| Средняя наработка на | 75000 | ||
| отказ, не менее, часов | |||
* - по заказу
наносится на титульный лист паспорта типографским способом.
| Наименование | Кол-во | Примечание |
| Расходомеры массовые TM-R, TME-R, TMU-R | 1 | По заказу |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | По заказу |
| Методика поверки | 1 |
осуществляется по документу МП 57785-14 «Расходомеры массовые TM-R, TME-R, TMU-R. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 октября 2013 г.
Основное поверочное оборудование:
-установки поверочные с весоизмерительным устройством с пределами допускаемой относительной погрешности в режиме измерения массы и массового расхода не более ±0,05% или ±0,03%;
-электронный счетчик импульсов амплитудой до 50 В, частотой 0 . . .10 кГц;
-термометр лабораторный, пределы измерений 0...100 °С, цена деления 0,1 °С;
-набор ареометров, пределы измерений 400...2000 кг/м3, погрешность ±0,03 %; -миллиамперметр постоянного тока, пределы измерения 0...20 мА, погрешность ±0,05 %.
Нормативные и технические документы, устанавливающие требования к расходомерам массовые TM-R, TME-R, TMU-R
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
2. ГОСТ 8.510-2002 ГСИ. «Государственная поверочная схема для средств измерений объема и массы жидкости».
3.ГОСТ Р 8.618-2006 ГСИ. «Государственная поверочная схема для средств измерений объемного и массового расходов газа».
4.ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
5.ГОСТ 22782.0-81 «Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний».
6. Техническая документация фирмы-изготовителя.
Осуществление торговых и товарообменных операций.
| Зарегистрировано поверок | 32 |
| Поверителей | 11 |
| Актуальность данных | 16.11.2024 |
