| Номер в госреестре | 57786-14 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | N5700 |
| Изготовитель | Компания "Keysight Technologies, Inc.", США; Фирма "Agilent Technologies, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 02.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

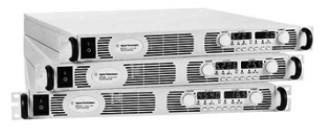

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Источники питания постоянного тока серии N5700 Назначение средства измерений
Источники питания постоянного тока серии N5700 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники питания серии N5700 представляют собой программируемые, регулируемые источники постоянного тока и напряжения с одним выходом. Семейство источников питания постоянного тока серии N5700 включает 24 модификации:
- модификации N5741 А, N5742A, N5743A, N5744A, N5745A, N5746A, N5747A, N5748A, N5749A, N5750A, N5751A, N5752A с выходной мощностью 600.780 Вт;
- модификации N5761 А, N5762A, N5763A, N5764A, N5765A, N5766A, N5767A, N5768A, N5769A, N5770A, N5771A, N5772A с выходной мощностью 1080.1560 Вт;
Управление и контроль за режимами работы источников питания осуществляет встроенный микропроцессор.
На передней панели источников питания расположены:
- жидкокристаллические цифровые индикаторы для отображения параметров напряжения и тока на выходе в цифровом виде;
- светодиодные сигнализирующие индикаторы для отображения состояния источника питания в процессе работы;
- клавиша включения/выключения источника питания;
- функциональные клавиши и поворотные переключатели, с помощью которых производится грубая или точная настройка уровня выходного напряжения или тока.
На задней панели источников питания расположены:
- выходные разъемы положительной и отрицательной полярности;
- разъем питания от сети переменного тока;
- разъемы для подключения источника питания по интерфейсу USB/LAN/GPIB;
- разъем для дистанционных измерений с целью стабилизации напряжения на нагрузке и компенсации падения напряжения в проводах нагрузки;
- блок из девяти переключателей для выбора режима дистанционного программирования.
Источники имеют встроенный измеритель напряжения и тока для контроля значений воспроизводимого тока и напряжения.
Отличия модификаций источников питания постоянного тока серии N5700 заключается в разных значениях выходных параметров напряжений и токов.
При работе источники допускают последовательное и параллельное соединение.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
стабилизации напряжения
Таблица 1 - Основные метрологические характеристики источников питания в режиме
| Модификация | Максимальное напряжение на выходе, В | Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока | Нестабильность выходного напряжения | Уровень пульсаций выходного напряжения, мВ | |
| при изменении напряжения питания, мВ | при изменении тока нагрузки, мВ | ||||
| Ш741А | 6 | (0,05-10"2-иуст+ 3 мВ) | ± 2,6 | ± 2,6 | 8 |
| Ш742А | 8 | (0,05-10"2-иуст+ 4 мВ) | ± 2,8 | ± 2,8 | 8 |
| Ш743А | 12,5 | (0,05-10"2-иуст+ 6,25 мВ) | ± 3,25 | ± 3,25 | 8 |
| Ш744А | 20 | (0,05-10"2-иуст+ 10 мВ) | ± 4 | ± 4 | 8 |
| Ш745А | 30 | (0,05-10"2-иуст+ 15 мВ) | ± 5 | ± 5 | 8 |
| Ш746А | 40 | (0,05-10"2-иуст+ 20 мВ) | ± 6 | ± 6 | 8 |
| Ш747А | 60 | (0,05^10'2^иуст+ 30 мВ) | ± 8 | ± 8 | 8 |
| Ш748А | 80 | (0,0540"2/иуст+ 40 мВ) | ± 10 | ± 10 | 8 |
| Ш749А | 100 | (0,0540"2/иуст+ 50 мВ) | ± 12 | ± 12 | 8 |
| Ш750А | 150 | (0,05-10"2-иуст+ 75 мВ) | ± 17 | ± 17 | 12 |
| Ш751А | 300 | (0,05^10'2^иуст+ 150 мВ) | ± 32 | ± 32 | 20 |
| Ш752А | 600 | (0,05^10'2^иуст+ 300 мВ) | ± 62 | ± 62 | 60 |
| Ш761А | 6 | (0,05-10"2 Иуст+ 3 мВ) | ± 2,6 | ± 2,6 | 8 |
| Ш762А | 8 | (0,05^10'2^иуст+ 4 мВ) | ± 2,8 | ± 2,8 | 8 |
| Ш763А | 12,5 | (0,05^10'2^иуст+ 6,25 мВ) | ± 3,25 | ± 3,25 | 8 |
| Ш764А | 20 | (0,05-10"2-иуст+ 10 мВ) | ± 4 | ± 4 | 8 |
| Ш765А | 30 | (0,0540"2/иуст+ 15 мВ) | ± 5 | ± 5 | 8 |
| Ш766А | 40 | (0,0540"2/иуст+ 20 мВ) | ± 6 | ± 6 | 8 |
| Ш767А | 60 | (0,0540"2/иуст+ 30 мВ) | ± 8 | ± 8 | 8 |
| Ш768А | 80 | (0,05-10"2-иуст+ 40 мВ) | ± 10 | ± 10 | 8 |
| Ш769А | 100 | (0,05^10'2^иуст+ 50 мВ) | ± 12 | ± 12 | 8 |
| Ш770А | 150 | (0,05^10'2^иуст+ 75 мВ) | ± 17 | ± 17 | 12 |
| Ш771А | 300 | (0,05-10"2-иуст+ 150 мВ) | ± 32 | ± 32 | 20 |
| Ш772А | 600 | (0,05^10'2^иуст+ 300 мВ) | ± 62 | ± 62 | 60 |
стабилизации тока
| Модификация | Максимальный | Пределы | Нестабильность выходного | Уровень | |
| ток на выходе, | допускаемой | тока | пульсаций | ||
| А | абсолютной | при | при | выходного | |
| погрешности | изменении | изменении | тока, мА | ||
| воспроизведения | напряжения | напряжения | |||
| силы постоянного | питания, мА | на нагрузке, | |||
| тока | мА | ||||
| Ш741А | 100 | (0,1 • 10_2Туст+ 100 мА) | ± 12 | ± 25 | 200 |
| Ш742А | 90 | (0,Ы0'2Туст+ 90 мА) | ± 11 | ± 23 | 180 |
| Ш743А | 60 | (0,Ы0'2Туст+ 60 мА) | ± 8 | ± 17 | 120 |
| Ш744А | 38 | (0,Ы0'2Туст+ 38 мА) | ± 5,8 | ± 12,6 | 76 |
| Ш745А | 25 | (0,Ы0'2Туст+ 25 мА) | ± 4,5 | ± 10 | 63 |
| Ш746А | 19 | (0,Ы0'2Туст+ 19 мА) | ± 3,9 | ± 8,8 | 48 |
| Ш747А | 12,5 | (0,1-10'2 1уСТ+ 12,5 мА) | ± 3,25 | ± 7,5 | 38 |
| Ш748А | 9,5 | (0,Ы0'2-1уст+ 9,5 мА) | ± 2,95 | ± 6,9 | 29 |
| Ш749А | 7,5 | (0,Ы0'2-1уст+ 7,5 мА) | ± 2,75 | ± 6,5 | 23 |
| Ш750А | 5 | (0,1-10'2 1уСТ+ 5 мА) | ± 2,5 | ± 6 | 18 |
| Ш751А | 2,5 | (0,Ы0'2-1уст+ 2,5 мА) | ± 2,25 | ± 5,5 | 13 |
| Ш752А | 1,3 | (0,Ы0'2-1уст+ 1,3 мА) | ± 2,13 | ± 5,26 | 8 |
| Ш761А | 180 | (0,0540"2Туст+ 180 мА) | ± 20 | ± 41 | 360 |
| Ш762А | 165 | (0,05^10"2^1уст+ 165 мА) | ± 18,5 | ± 38 | 330 |
| Ш763А | 120 | (0,05^10"2^1уст+ 120 мА) | ± 14 | ± 29 | 240 |
| Ш764А | 76 | (0,05 • 10"2^1уст+ 76 мА) | ± 9,6 | ± 20,2 | 152 |
| Ш765А | 50 | (0,05Т0"2Туст+ 50 мА) | ± 7 | ± 15 | 125 |
| Ш766А | 38 | (0,05 • 10"2^1уст+ 38 мА) | ± 5,8 | ± 12,6 | 95 |
| Ш767А | 25 | (0,05-10"2Туст+ 25 мА) | ± 4,5 | ± 10 | 75 |
| Ш768А | 19 | (0,05^10"2^1уст+ 19 мА) | ± 3,9 | ± 8,8 | 57 |
| Ш769А | 15 | (0,05^10"2^1уст+ 15 мА) | ± 3,5 | ± 8 | 45 |
| Ш770А | 10 | (0,05^10"2^1уст+ 10 мА) | ± 3 | ± 7 | 35 |
| Ш771А | 5 | (0,05-10"2Туст+ 5 мА) | ± 2,5 | ± 6 | 25 |
| Ш772А | 2,6 | (0,05^10"2^1уст+ 2,6 мА) | ± 2,26 | ± 5,5 | 12 |
Примечание: 1уст. - значение воспроизводимой силы постоянного тока.
Общие технические характеристики:
номинальное напряжение сети питания переменного тока, В................................................100.240
частота сети питания, Гц.....................................................................................................................50.60
габаритные размеры, не более, мм....................................................................................507x482,8x43,6
масса, не более, кг...................................................................................................................................12,73
Условия хранения и эксплуатации
рабочая температура, °С...................................
..................................От 0 до 40
От 30 до 90, без конденсации
.........................От - 20 до + 70
От 10 до 95, без конденсации ............................................3000
относительная влажность, %............................
температура хранения, °С.................................
относительная влажность, %............................
высота над уровнем моря, м.............................
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность источников питания
| Наименование | Количество |
| Источник питания | 1 шт. |
| Сетевой шнур | 1 шт. |
| Усиливающая втулка сетевого шнура[1] | 1 шт. |
| Крышка разъема питания[1] | 1 шт. |
| Разъем для аналогового управления | 1 шт. |
| Защитный экран для выходных клемм | 1 шт. |
| Крепежный комплект для подключения нагрузки к выходным шинам[2] | 1 шт. |
| Компакт диск со справочной информацией | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
Примечание: [1] - используется только с модификациями на номинальную мощность от 1080 до 1560 Вт;
[2] - используется только с модификациями на номинальное выходное напряжение от 6 до 60 В.
осуществляется по документу МП 36420-07 «Источники питания постоянного тока серии N5700. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в октябре 2007 г.
Средства поверки: мультиметр цифровой APPA-109 (Госреестр № 20085-11); катушка электрического сопротивления Р322 (Госреестр № 1737-63); нагрузка электронная многофункциональная ELTO SHH-2,4K (Госреестр № 28929-05); микровольтметр В3-57 (Госреестр № 7657-80).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока серии N5700
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 1016 до 30 А.
4. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
5. Техническая документация фирмы «Agilent Technologies», Малайзия.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
