Контроллеры микропроцессорные БЭ2005, 57787-14

Назначение

Контроллеры микропроцессорные серии БЭ2005 (далее - контроллеры) предназначены для измерения напряжения и силы переменного тока, частоты, активной, реактивной и полной мощностей, унифицированных сигналов постоянного тока, регистрации событий и выдачи управляющих воздействий на исполнительные механизмы.

Описание

Принцип действия контроллеров основан на аналого-цифровом преобразовании входных сигналов, их цифровой обработке и отображении результатов измерений на ЖК-дисплее и (или) передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления более высокого уровня.

Контроллеры обеспечивают:

-    сбор данных о состоянии станционного и подстанционного оборудования энергетических объектов промышленности, а также управление и автоматизацию управленческих и контрольных функций;

-    реализацию подсистем телемеханики, оперативной блокировки и управления коммутационной аппаратурой, мониторинга и регистрации параметров сети, состояния и переключений оборудования объектов.

В состав контроллеров входят:

-    блок процессора;

-    блок питания;

-    блок (и) измерительного преобразователя параметров сети;

-    блок (и) аналоговых входов постоянного тока;

-    блок (и) дискретных входов;

-    блок (и) дискретных выходов;

-    блок индикации (лицевая панель с органами индикации и управления);

-    объединительная плата.

Центральной частью контроллера является блок процессора. Блок процессора содержит вычислительный, управляющий и коммуникационный микропроцессоры. Микропроцессоры выполняют мониторинг входных сигналов, выдачу выходных сигналов, реализует алгоритмы функционального управления, процедуры информационного обмена с внешними системами (персональным компьютером, системами телемеханики и АСУ ТП и т.д.) по Ethernet каналу и/или последовательному интерфейсу RS-485.

Блок питания контроллера обеспечивает питание всех модулей контроллера, используя входное напряжение 90-260 В переменного тока или 110-370 В постоянного тока. Контроллер обеспечивает возможность дублирования блоков питания.

Блок измерительного преобразователя сети содержит входные схемы ввода токов и напряжений трехфазной сети и измерительный процессор, обеспечивающие вычисление значении фазных токов и напряжений, частоты, параметров активной, реактивной и полной мощностей сети, передачу этих данных в блок процессора.

Блок аналоговых входов постоянного тока обеспечивает аналого-цифровое преобразование тока 0-20 мА и передачу измерений в блок процессора.

Блок дискретных входов выполняет мониторинг входных дискретных событий, устранение дребезга контактов, установку меток времени событий, буферизацию сообщений и передачу их в блок процессора.

Блок дискретных выходов выполняет переключение выходов реле блока по командам от блока процессора.

Блок индикации обеспечивает индикацию основных состояний контроллера и внешних сигналов, а также значений измеренных и вычисленных аналоговых величин и параметров сети.

Функционирование контроллера происходит по программам, записанным в процессорах каждого блока, информационный обмен между которыми обеспечивает надлежащую работу устройства.

Часы реального времени, являющиеся часть блока процессора, обеспечивают синхронизацию всех блоков контроллера. Точная подстройка часов производится внешним сигналом PPS.

Блок логики управляет работой остальных блоков контроллера через общую шину, роль которой выполняет объединительная плата. По этой же шине передаются сигналы входных и выходных цепей, и производится питание всех блоков контроллера.

Контроллеры производят непрерывную самодиагностику исправности блоков контроллера и формирование соответствующих сигналов неисправности.

Конструктивно контроллеры серии БЭ2005 могут быть собраны в корзине 3U системы ЕВРОМЕХАНИКА или герметичном алюминиевом корпусе, в виде набора конструктивно раздельных блоков, объединяемых общей шиной. Контроллеры изготавливаются для установки в шкаф, а также как самостоятельное устройство.

Для предотвращения несанкционированного доступа к внутренним частям производится пломбирование контроллеров специальной этикеткой, разрушающейся при вскрытии контроллера, расположенной на задней стенке.

Пломбирование производится только при поставке контроллеров как самостоятельного устройства. При поставке контроллеров в составе шкафа пломбирование не производится.

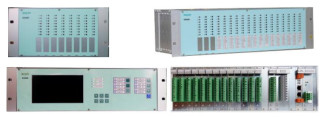

Фотографии общего вида контроллеров в зависимости от конструктивного исполнения приведены на рисунке 1.

Контроллеры выпускаются в различных исполнениях. Информация о структуре условного обозначения исполнения контроллера (код заказа) приведена на рисунке 2.

---------1 иоилппелное /стоглавоуправления. игчерг^ч.

сигнализации. автоматики и защиту тгвных щупов

—I комплектное устройство с другими ocriei-нострш

—! номинальное напряжение питание

DH!Jti п woflynn ввода дискретньх супналоа DG22C - модули е ыал^а j /икратных сигиапоа

ALI01 - могулы комплексно-:) измерен/я -i кпиматтеогое исгялнание yxJlJ 1 по ГОСТ 151ЁО

Рисунок 2 - Структура условного обозначения исполнения контроллера (код заказа)

Технические характеристики

Контроллеры обеспечивают измерение электрических параметров сети переменного

тока:

действующее значение фазного (UA, Ub, Uc) напряжений; действующее значение фазного тока (Ia, Ib, Ic);

активная (P), реактивная (Q) и полная (S) мощности (фазная и трехфазная); частота сети (f).

Номинальные значения входных токов, напряжений и мощностей указаны в таблице 1. Номинальное значение коэффициента активной мощности С08фном = 1, коэффициента реактивной мощности 8Шфном = 1. Номинальное значение частоты сети переменного тока 50 Гц.

Таблица 1 - Номинальные значения электрических параметров сети переменного тока

Диапазоны измерения электрических параметров сети переменного тока указаны в таблице 2.

Таблица 2 - Диапазон измерения электрических параметров сети переменного тока

Пределы допускаемой основной приведенной погрешности уХ и абсолютной погрешности ДХ по измеряемому параметру Х указаны в таблице 3.

Нормирующее значение при определении основной приведенной погрешности равно номинальному значению измеряемого параметра.

Таблица 3 - Пределы допускаемых погрешностей при измерении электрических параметров сети переменного тока_

Диапазон измерений, пределы допускаемой приведенной погрешности уХ измерения силы постоянного тока указаны в таблице 4.

Таблица 4 - Пределы допускаемых погрешностей при измерения силы постоянного тока

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением температуры окружающего воздуха от нормальной (20 ± 5) °С в рабочем диапазоне температур на каждые 10 °С не более 0,1 % (для частоты - 0,01 Гц).

Напряжение питания контроллера:

110 - 370 В напряжения постоянного тока;

90 - 260 В напряжения переменного тока частотой 50 Гц;

9 - 36 В напряжения постоянного тока.

Контроллер соответствует требованиям устойчивости технических средств к электромагнитным помехам по ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5-2001).

Контроллер соответствует параметрам индустриальных радиопомех в сеть электропитания и в окружающее пространство для класса А по ГОСТ Р 51318.22-2006 (СИСПР 22:2006), ГОСТ Р 50746-2000.

Группа механического исполнения в части воздействия механических факторов внешней среды М40 по ГОСТ 17516.1-90:

вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением до 0,6 g;

одиночные удары длительностью от 2 до 20 мс с максимальным ускорением 3 g. Габаритные размеры и масса контроллеров приведены в таблице 5.

Таблица 5 - Габаритные размеры и масса

Климатическое исполнение и категория размещения контроллеров, предназначенных для нужд экономики страны и на экспорт в районы с умеренным климатом, а также для атомных станций - УХЛ4 с расширенным температурным диапазоном от + 1 до + 45 °С, в районы с тропическим климатом - О4 по ГОСТ 15150-69.

Высота над уровнем моря - не более 2000 м (исполнение для атомных станций - не более 1000 м).

Знак утверждения типа

Знак утверждения типа наносится методом наклейки заднюю панель приборов и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Таблица 6 - Комплектность (обязательная поставка)

Таблица 7 - Комплектность (опциональная поставка)

Поверка

осуществляется по документу ЭКРА.650132.251 МП «Контроллеры микропроцессорные серии БЭ2005. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2014 г.

Средства поверки: установка многофункциональная измерительная CMC 256 plus (Госреестр № 26170-09); калибратор токовой петли Fluke 705 (Госреестр № 29194-05).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ЭКРА.650132.251 РЭ.

Нормативные и технические документы, устанавливающие требования к контроллерам микропроцессорным серии БЭ2005

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин». Общие технические условия.

2.    ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления». Общие технические требования и методы испытаний.

3. ТУ 3433-042-20572135-2013 «Контроллеры микропроцессорные серии БЭ2005». Технические условия.

Рекомендации к применению

- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
