| Номер в госреестре | 57788-14 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | N8900 |
| Изготовитель | Компания "Keysight Technologies Deutschland GmbH", Германия (срок свидетельства: 13.05.2024); Фирма "Agilent Technologies", Малайзия, Фирма "Agilent Technologies Deutschland GmbH & Co. KG", Германия, Компания "Keysig |
| Год регистрации | 2014 |
| Срок свидетельства | 02.07.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Источники питания постоянного тока серии N8900 Назначение средства измерений
Источники питания постоянного тока серии N8900 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники питания являются программируемыми электронными устройствами различной мощности, формирующие на выходе из напряжения сети питания, регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжения, сила постоянного тока и параметры мощности измеряются и отображается на дисплее с высокой точностью.
Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, стабилизации выходной мощности, локального управления, дистанционного управления.
Регулировка выходных напряжения и силы тока осуществляется независимо. Возможно параллельное соединение источников для увеличения выходной мощности.
Источники выпускаются в 28 модификациях: N8920A, N8921A, N8923A, N8924A, N8925A, N8926A, N8928A, N8929A, N8930A, N8931A, N8932A, N8934A, N8935A, N8937A, N8940A, N8941A, N8943A, N8944A, N8945A, N8946A, N8948A, N8949A, N8950A, N8951A, N8952A, N8954A, N8955A, N8957A, отличающихся между собой значениями выходных напряжения, тока, мощности, уровнем пульсаций, напряжением питания.
Источники снабжены защитой от перегрева, от перегрузки по напряжению, от перегрузки по току.
Конструктивно источники предназначены для монтажа в промышленную стойку с вертикальными размерами 3U.

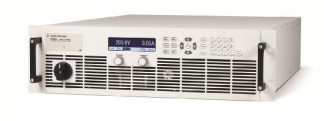

На передней панели источников расположены: жидкокристаллический дисплей для отображения параметров напряжения и тока на выходе в цифровой форме, а так же других режимов работы источников; клавиша включения/выключения источника; светодиодный индикатор работы «включен/выключен»; регуляторы управления выходным напряжением и током; блок функциональных клавиш для выбора режимов работы источника; блок клавиш навигации для перемещения по меню и выбора соответствующих параметров источника; клавиши вывода; блок цифровых клавиш для установки цифровых значений параметров.
На задней панели источников расположены: выходные контакты; разъемы интерфейсов GPIB, USB, LAN; разъем сети питания; заземление корпуса; отверстия для вентиляции.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
Таблица 1 - Выходные параметры источников серии N8900
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Максимальная выходная мощность, Вт |
| N8920A, N8940A | 0 - 80 | 0 - 170 | 5000 |
| N8921A, N8941A | 0 - 200 | 0 - 70 | 5000 |
| N8923A, N8943A | 0 - 500 | 0 - 30 | 5000 |
| N8924A, N8944A | 0 - 750 | 0 - 20 | 5000 |
| N8925A, N8945A | 0 - 80 | 0 - 340 | 10000 |
| N8926A, N8946A | 0 - 200 | 0 - 140 | 10000 |
| N8928A, N8948A | 0 - 500 | 0 - 60 | 10000 |
| N8929A, N8949A | 0 - 750 | 0 - 40 | 10000 |
| N8930A, N8950A | 0 - 1000 | 0 - 30 | 10000 |
| N8931A, N8951A | 0 - 80 | 0 - 510 | 15000 |
| N8932A, N8952A | 0 - 200 | 0 - 210 | 15000 |
| N8934A, N8954A | 0 - 500 | 0 - 90 | 15000 |
| N8935A, N8955A | 0 - 750 | 0 - 60 | 15000 |
| N8937A, N8957A | 0 - 1500 | 0 - 30 | 15000 |
Таблица 2 - Основные метрологические характеристики источников серии N8900 в режиме стабилизации напряжения_
| Модификация | Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ | Нестабильность выходного напряжения | Уровень пульсаций выходного напряжения (СКЗ), мВ | |
| при изменении напряжения питания, мВ | при изменении тока нагрузки, мВ | |||
| N8920A, N8940A | ± 80 | ± 16 | ± 40 | 16 |
| N8921A, N8941A | ± 200 | ± 40 | ± 100 | 40 |
| N8923A, N8943A | ± 500 | ± 100 | ± 250 | 70 |
| N8924A, N8944A | ± 750 | ± 150 | ± 375 | 200 |
| N8925A, N8945A | ± 80 | ± 16 | ± 40 | 25 |
| N8926A, N8946A | ± 200 | ± 40 | ± 100 | 40 |
| N8928A, N8948A | ± 500 | ± 100 | ± 250 | 70 |
| N8929A, N8949A | ± 750 | ± 150 | ± 375 | 200 |
| N8930A, N8950A | ± 1000 | ± 200 | ± 500 | 350 |
| N8931A, N8951A | ± 80 | ± 16 | ± 40 | 25 |
| N8932A, N8952A | ± 200 | ± 40 | ± 100 | 40 |
| N8934A, N8954A | ± 500 | ± 100 мВ | ± 250 | 70 |
| N8935A, N8955A | ± 750 | ± 150 мВ | ± 375 | 200 |
| N8937A, N8957A | ± 1500 | ± 300 мВ | ± 750 | 400 |
Таблица 3 - Основные метрологические характеристики источников серии N8900 в режиме стабилизации тока
| Модификация | Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА | Нестабильность выходного тока | Уровень пульсаций выходного тока (СКЗ), мА | |
| при изменении напряжения питания, мА | при изменении напряжения на нагрузке, мА | |||
| N8920A, N8940A | ± 340 | ± 85 | ± 255 | 80 |
| N8921A, N8941A | ± 140 | ± 35 | ± 105 | 22 |
| N8923A, N8943A | ± 60 | ± 15 | ± 45 | 16 |
| N8924A, N8944A | ± 40 | ± 10 | ± 30 | 16 |
| N8925A, N8945A | ± 680 | ± 170 | ± 510 | 160 |
| N8926A, N8946A | ± 280 | ± 70 | ± 210 | 44 |
| N8928A, N8948A | ± 120 | ± 30 | ± 90 | 32 |
| N8929A, N8949A | ± 80 | ± 20 | ± 60 | 32 |
| N8930A, N8950A | ± 60 | ± 15 | ± 45 | 22 |
| N8931A, N8951A | ± 1100 | ± 255 | ± 765 | 240 |
| N8932A, N8952A | ± 420 | ± 105 | ± 315 | 66 |
| N8934A, N8954A | ± 180 | ± 45 | ± 135 | 48 |
| N8935A, N8955A | ± 120 | ± 30 | ± 90 | 48 |
| N8937A, N8957A | ± 60 | ± 15 | ± 45 | 26 |
Таблица 4 - Дополнительные погрешности
| Модификация | Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока/°С | Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы постоянного тока/°С |
| Все модификации | 0,00005U | 0,00005I |
Примечание: U - воспроизводимое значение напряжения;
I - воспроизводимое значение силы тока.
Таблица 5 - Технические характеристики
| Характеристика | Значение |
| Напряжение питания: - модификации N8920A, N8921A, N8923A, N8924A, N8925A, N8926A, N8928A, N8929A, N8930A, N8931A, N8932A, N8934A, N8935A, N8937A - модификации N8940A, N8941A, N8943A, N8944A, N8945A, N8946A, N8948A, N8949A, N8950A, N8951A, N8952A, N8954A, N8955A, N8957A | От 187 до 229 В; три фазы; 45 - 65 Гц От 360 до 440 В; три фазы; 45 - 65 Гц |
| Г абаритные размеры (длинахширинахвысота), мм - модификации N8920A, N8921A, N8923A, N8924A, N8925A, N8926A, N8928A, N8929A, N8930A, N8931A, N8932A, N8934A, N8935A, N8937A - модификации N8940A, N8941A, N8943A, N8944A, N8945A, N8946A, N8948A, N8949A, N8950A, N8951A, N8952A, N8954A, N8955A, N8957A | 764x483x135 714x483x135 |
| Характеристика | Значение |
| Масса, кг | |
| - модификации N8920A, N8921A, N8923A, N8924A | 18,5 |
| - модификации N8925A, N8926A, N8928A, N8929A, N8930A | 27 |
| - модификации N8931A, N8932A, N8934A, N8935A, N8937A | 35,5 |
| - модификации N8940A, N8941A, N8943A, N8944A | 17 |
| - модификации N8945A, N8946A, N8948A, N8949A, N8950A | 25,5 |
| - модификации N8951A, N8952A, N8954A, N8955A, N8957A | 32 |
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | 23 ± 5 |
| - относительная влажность воздуха, % | до 80 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 0 до + 45 |
| - относительная влажность воздуха, % | до 80 |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность
| Наименование | Количество |
| Источник питания | 1 шт. |
| Сетевой шнур | 1 шт. |
| Защитный экран для выходных клемм | 1 шт. |
| Компакт диск со справочной информацией | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 57788-14 «Источники питания постоянного тока серии N8900. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2014 г.
Средства поверки: вольтметр универсальный В7-78/1 (Госреестр № 52147-12); катушка электрического сопротивления Р310 (Госреестр № 1162-58); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (Госреестр № 24112-02); микровольтметр В3-57 (Госреестр № 7657-80).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока серии N8900
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
4. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
5. Техническая документация фирмы-изготовителя.
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
