| Номер в госреестре | 57792-14 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | 61700-ТЕСТ |
| Изготовитель | "Chroma ATE Inc.", Тайвань |
| Год регистрации | 2014 |
| Срок свидетельства | 02.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Источники питания серии 61700-ТЕСТ Назначение средства измерений
Источники питания серии 61700-ТЕСТ предназначены для воспроизведения напряжения и силы постоянного и переменного тока.
Источники питания серии 61700-ТЕСТ модификаций 61701-ТЕСТ, 61702-ТЕСТ, 61703-ТЕСТ, 61704-ТЕСТ, 61705-ТЕСТ (далее - источники питания) представляют собой программируемые, регулируемые источники постоянного и переменного напряжения и тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.
Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Модификации источников питания идентичны по принципу действия, управлению и отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблицах 2 - 3.

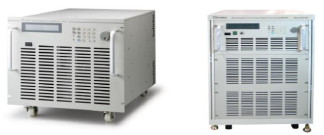

Внешний вид источников питания и места пломбировки от несанкционированного доступа приведены на рисунке 1-2.
Программное обеспечение источников питания серий 61700-ТЕСТ встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики источников питания нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения источников питания представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 61000CF | 62012P | v3.00 | — | — |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Основные метрологические и технические характеристики источников питания серий 61700-ТЕСТ представлены в таблицах 2 - 3.
Таблица 2 - Основные метрологические характеристики источников питания серии 61700-ТЕСТ
| Характеристика | Значение | ||||
| 61701 | 61702 | 61703 | 61704 | 61705 | |
| Количество фаз | 3 | 3 | 3 | 3 | 3 |
| Максимальные значения напряжения/силы постоянного тока на выходе в каждой фазе | 212 В / 2 А 424 В/ 1 А | 212 В / 4 А 424 В / 2 А | 212 В / 6 А 424 В / 3 А | 212 В / 8 А 424 В / 4 А | 212 В / 16 А 424 В / 8 А |
| Максимальные значения напряжения/силы переменного тока на выходе в каждой фазе | 150 В / 4 А 300 В/2 А | 150 В / 8 А 300 В/4 А | 150 В / 12 А 300 В/6 А | 150 В / 16 А 300 В/8 А | 150 В / 32 А 300 В / 20 А |
| Предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного и переменного тока на выходе, В | ± (0,002 • UyCT + 0,002 • ^акс) | ||||
| Предел допускаемой абсолютной погрешности воспроизведения силы постоянного и переменного тока, А | ± (0,004 • IyCT + 0,003 • ^акс) | ||||
| Нестабильность напряжения на выходе при изменении напряжения питания (на ± 10 % от номинального), мВ | ± 0,001 • U^t | ||||
| Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до 0,9-!макс), мВ | ± 0,002 • U^t | ||||
| Диапазон частот выходного напряжения, Г ц | 15 - 1200 | |
| Напряжение сети питания, В: | ||
| номинальное | 3 х 220/380 | 3 х 220/380 |
| рабочее | 3 х (90 - 250) | 3 х (190 - 250) |
| Частота сети питания, Гц: | ||
| номинальная | 50; 60 | |
| рабочая | 47 - 63 | |
Таблица 3 - Основные технические характеристики источников питания серии 61700-ТЕСТ
| Габаритные размеры (высота х ширина х глубина), мм | 483 х 399 х 600 | 897 х 546 х 700 | |
| Масса, кг, не более | 74 | 75 | 150 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более | от 0 до плюс 40 90 | ||
Примечания:
иуст - значение воспроизводимого напряжения постоянного/переменного тока на выходе; имакс - максимальное воспроизводимое значение напряжения постоянного/переменного тока;
1уст - значение воспроизводимой силы постоянного/переменного тока на выходе;
1макс - максимальное воспроизводимое значение силы постоянного/переменного тока.
Знак утверждения типа наносят на лицевую панель источников питания в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки источников питания серий 61700-ТЕСТ представлен в таблице 5. Таблица 5
| Наименование | Количество |
| Источник питания | 1 |
| Сетевой кабель | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Поверка источников питания осуществляется по документу МП-058/551-2014 «Источники питания серий 61700-ТЕСТ . Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 марта 2014 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В
предел допускаемой абсолютной погрешности измерения (DU): ± (0,5 10-6 - 2,5 10-6)U диапазон измерения напряжения переменного тока: 0 - 1000 В (1 Гц - 10 МГц) предел допускаемой абсолютной погрешности измерения (DU): ± (2 10-4 - 710-4)U
- шунт токовый АКИП-7501
номинальные значения сопротивления: 0,001 Ом; 0,01 Ом; 0,1 Ом; 1 Ом; 10 Ом диапазон измерения силы постоянного/переменного тока 1 мкА - 250 А
классы точности: 0,01 (измерение силы постоянного тока); 0,1 (измерение силы переменного тока).
- Нагрузка электронная АКИП-1315
Диапазон установки значений напряжения постоянного тока: 0 - 500 В
Предел допускаемой абсолютной погрешности измерения (DU);± (0,0025 • иуст + 0,0025 • ипред) Диапазон установки значений силы постоянного тока: 0 - 120 А
Предел допускаемой абсолютной погрешности измерения (DI); ± (0,005 • 1уст + 0,005 • 1пред)
- Нагрузка электронная АКИП-1320
Диапазон установки значений напряжения постоянного тока: 0 - 300 В
Предел допускаемой абсолютной погрешности измерения (DU);± (0,005 • иизм + 0,002 • ипред)
Диапазон установки значений силы постоянного тока: 0 - 18, 18-36 А
Предел допускаемой абсолютной погрешности измерения (DI); ± (0,005 • 1уст + 0,005 • 1пред)
Методы измерений с помощью источников питания серий 61700-ТЕСТ указаны в документе «Источники питания серий 61700-ТЕСТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к источникам питания серий 61700-ТЕСТ
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 117 |
| Поверителей | 8 |
| Актуальность данных | 17.09.2024 |
