| Номер в госреестре | 57792-19 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | 61700-ТЕСТ |
| Изготовитель | "Chroma ATE Inc.", Тайвань |
| Год регистрации | 2019 |
| Срок свидетельства | 13.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания серии 61700-ТЕСТ предназначены для воспроизведений напряжения и силы постоянного и переменного тока.
Принцип действия источников питания основан на формировании стабилизированных значений напряжения и силы постоянного или переменного тока на выходе прибора. Заданные значения измеряются и отображаются на жидкокристаллическом цифровом дисплее.
Источники питания серии 61700-ТЕСТ (далее - источники) представляют собой программируемые, регулируемые источники постоянного или переменного напряжения и силы тока.
Управление и контроль над режимами работы источников осуществляет встроенный микропроцессор. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.
Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке.
Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Источники питания серии 61700-ТЕСТ выпускаются в следующих модификациях 61701-ТЕСТ, 61702-ТЕСТ, 61703-ТЕСТ, 61704-ТЕСТ, 61705-ТЕСТ, которые отличаются диапазонами воспроизведений и измерений напряжения и силы постоянного или переменного тока.

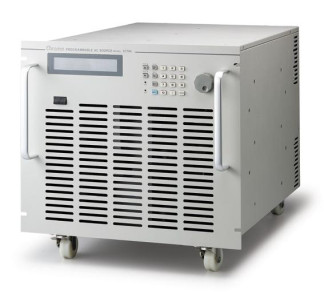

Общий вид средства измерений представлен на рисунках 1 и 2.
Схема пломбировки источников от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки источников от несанкционированного доступа
Конструкция источников исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 62012P |
| Номер версии (идентификационный номер) ПО | не ниже v 3.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| 61701-ТЕСТ | 61702-ТЕСТ | 61703-ТЕСТ | 61704-ТЕСТ | 61705-ТЕСТ | |
| Количество фаз | 3 | 3 | 3 | 3 | 3 |
| Максимальные значения напряжения/ силы постоянного тока на выходе в каждой фазе | 212 В / 2 А 424 В / 1 А | 212 В / 4 А 424 В / 2 А | 212 В / 6 А 424 В / 3 А | 212 В / 8 А 424 В / 4 А | 212 В / 16 А 424 В / 8 А |
| Максимальные значения напряжения/силы переменного тока на выходе в каждой фазе | 150 В / 4 А 300 В/2 А | 150 В/8 А 300 В/4 А | 150 В / 12 А 300 В/6 А | 150 В / 16 А 300 В/8 А | 150 В/32 А 300 В / 20 А |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного и переменного тока на выходе, В | ±(0,002 • Иуст + 0,002 • Имакс) | ||||
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного и переменного тока, А | ±(0,004 • 1уст + 0,003 • 1макс) | ||||
| Нестабильность напряжения на выходе при изменении напряжения питания (на ±10 % от номинального), мВ | ±0,001 • иуст |
| Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до 0,9Тмакс), мВ | ±0,002 • иуст |
| Примечания: иуст - значение воспроизводимого напряжения постоянного/переменного тока на выходе, В; имакс - максимальное воспроизводимое значение напряжения постоянного/переменного тока, В; 1уст - значение воспроизводимой силы постоянного/переменного тока на выходе, А; 1макс - максимальное воспроизводимое значение силы постоянного/переменного тока, А | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон частот выходного напряжения, Гц | от 15 до 1200 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230/380 |
| - частота переменного тока, Гц | 50/60 |
| Габаритные размеры (высотахширинахглубина), мм, не более для модификаций: - 61701-ТЕСТ, 61702-ТЕСТ, 61703-ТЕСТ, 61704-ТЕСТ | 483x399x600 |
| - 61705-ТЕСТ | 897x546x700 |
| Масса, кг, не более, для модификаций: - 61701-ТЕСТ, 61702-ТЕСТ | 74 |
| - 61703-ТЕСТ, 61704-ТЕСТ | 75 |
| - 61705-ТЕСТ | 150 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность, % | от 30 до 90 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на лицевую панель источников питания в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания | 61701-ТЕСТ, 61702-ТЕСТ, 61703-ТЕСТ, 61704-ТЕСТ, 61705-ТЕСТ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-058/551-2014 | 1 экз. |
| Сетевой кабель | - | 1 шт. |
осуществляется по документу МП-058/551-2014 «ГСИ. Источники питания серии 61700-ТЕСТ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20 марта 2014 г.
Основные средства поверки:
- нагрузка электронная АКИП-1315 (регистрационный номер в Федеральном информационном фонде 40237-08);
- нагрузка электронная АКИП-1320 (регистрационный номер в Федеральном информационном фонде 40236-08);
- шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде 49121-12);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя CHROMA ATE INC
