| Номер в госреестре | 57798-14 |
| Наименование СИ | Калибраторы процессов многофункциональные |
| Обозначение типа СИ | Fluke 725Ex |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 01.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы процессов многофункциональные Fluke 725Ex (далее - калибраторы) предназначены для измерений и воспроизведения напряжения и силы постоянного тока, электрического сопротивления, частоты сигналов. Калибраторы позволяют измерять выходные электрические сигналы датчиков давления и температуры (в комплект калибраторов не входят), измеряя электрические величины, в которые датчики преобразуют температуру и давление, а так же генерировать сигналы, имитирующие выходные сигналы датчиков давления и температуры.

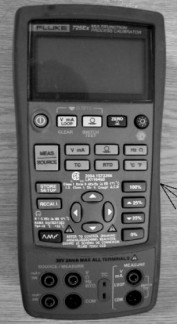

Конструктивно калибраторы выполнены в ударопрочном пылезащитном корпусе и представляют собой портативные цифровые приборы, питающиеся от четырёх стандартных элементов питания размера АА. Внешний вид калибраторов представлен на рисунке 1.
Лист № 2 Всего листов 7
На передней панели калибраторов расположены: три двухпроводных разъёма, жидкокристаллический дисплей, кнопки включения/отключения питания, переключения режимов работы, подсветки дисплея, клавиши управления, разъём для термопары.
Калибраторы могут использоваться в качестве источника питания для измерительного контура. Связь с внешним компьютером осуществляется с помощью последовательного интерфейса. Калибраторы Fluke 725Ex по метрологическим характеристикам идентичны калибраторам Fluke 725, но отличаются от них взрывобезоопасным исполнением.
Программное обеспечение калибраторов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения калибраторов представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения калибраторов процессов многофункциональных Fluke 725Ex
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| ПО для калибраторов процессов многофункциональных Fluke 725Ex | Fluke 72X Firmware | v 1.0 | Отсутствует | Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики калибраторов приведены в таблицах 2 - 8
| Таблица 2 - Изме | рение и воспроизведение силы постоянного тока | |
| Диапазон, мА | Разрешение, мА | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| от минус 24 до 24 | 0,001 | ± (0,0002 I + 0,002 А) |
| Примечание - I - показания калибратора | ||
| Диапазон, В | Разрешение, В | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| Измерение | ||
| от минус 0,1 до 0,75 | 0,00001 | ± (0,00025 U + 0,00001 В)2 |
| от минус 0,09 до 0,09 | 0,00001 | ± (0,0002 U + 0,00002 В) |
| от минус 30 до 30 | 0,001 | ± (0,0002 U + 0,002 В) |
| Воспроизведение | ||
| от минус 0,1 до 0,75 | 0,00001 | ± (0,00025 U + 0,00001 В)3 |
| от минус 0,1 до 0,1 | 0,00001 | ± (0,0002 U + 0,00002 В) |
| от минус 10 до 10 | 0,001 | ± (0,0002 U + 0,002 В) |
| Примечания: 1 U - показания калибратора | ||
| 2 Сигнал измеряется на мини разъёме для термопар | ||
| 3 Сигнал снимается с мини разъёма для термопар | ||
Таблица 4 - Электрическое сопротивление
| Диапазон, Ом | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С |
| Измерение | |
| от 0 до 400 | ± 0,1 Ом (четырёхточечный способ измерения) ± 0,1 Ом (трёх и двухточечный способ измерения) |
| от 400 до 1500 | ± 0,5 Ом (четырёхточечный способ измерения) ± 1,0 Ом (трёх и двухточечный способ измерения) |
| от 1500 до 3200 | ± 1,0 Ом (четырёхточечный способ измерения) ± 1,5 Ом (трёх и двухточечный способ измерения) |
| Воспроизведение | |
| от 15 до 400 | ± 0,15 Ом4 |
| от 15 до 400 | ± 0,1 Ом5 |
| от 400 до 1500 | ± 0,5 Ом |
| от 1500 до 3200 | ± 1 Ом |
| Примечания: 1 Погрешность измерения сопротивления при двухточечном способе измерения указана без учёта сопротивления измерительных проводов 2 Погрешность измерения сопротивления при трёхточечном способе измерения указана для сопротивления измерительных проводов менее 100 Ом 3 R - показания калибратора 4 При измерительном токе от 0,15 до 0,5 мА 5 При измерительном токе от 0,5 до 2 мА 6 При измерительном токе от 0,1 до 0,5 мА 7 При измерительном токе от 0,5 до 3 мА | |
| Диапазон | Разрешение | Пределы допускаемой основной погрешности при температуре окружающего воздуха(23 ± 5)°С |
| Измерение | ||
| от 1 до 1000 Гц | 0,1 Гц | ± (0,0005 F + 0,1 Гц) |
| от 1 до 10 кГц | 0,01 кГц | ± (0,0005 F + 0,01 кГц) |
| Воспроизведение | ||
| от 1 до 1000 Гц | 1 Гц | ± 0,0005 F |
| от 1 до 10 кГц | 0,1 кГц | ± 0,0025 F |
| Примечание - F - показания калибратора | ||
Таблица 6 - Измерение и воспроизведение выходных сигналов термопары
| Тип термопары | Диапазон, °С | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С (без учёта погрешности преобразователей), °С |
| J | от минус 200 до 0 | ± 1,0 |
| от 0 до 1200 | ± 0,7 | |
| К | от минус 200 до 0 | ± 1,2 |
| от 0 до 1370 | ± 0,8 | |
| Т | от минус 200 до 0 | ± 1,2 |
| от 0 до 400 | ± 0,8 | |
| Е | от минус 200 до 0 | ± 0,9 |
| от 0 до 950 | ± 0,7 | |
| R | от минус 20 до 0 | ± 2,5 |
| от 0 до 500 | ± 1,8 | |
| от 500 до 1750 | ± 1,4 | |
| S | от минус 20 до 0 | ± 2,5 |
| от 0 до 500 | ± 1,8 | |
| от 500 до 1750 | ± 1,5 | |
| B | от 600 до 800 | ± 2,2 |
| от 800 до 1000 | ± 1,8 | |
| от 1000 до 1800 | ± 1,4 | |
| L | от минус 200 до 0 | ± 0,85 |
| от 0 до 900 | ± 0,7 | |
| U | от минус 200 до 0 | ± 1,1 |
| от 0 до 400 | ± 0,75 | |
| N | от минус 200 до 0 | ± 1,5 |
| от 0 до 1300 | ± 0,9 | |
| ХК | от минус 200 до минус 100 | ± 0,5 |
| от минус 100 до 1300 | ± 0,6 | |
| ВР | от 0 до 800 | ± 1,2 |
| от 800 до 2500 | ± 2,5 |
| Тип термометра | Диапазон, °С | Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5) °С (без учёта погрешности датчиков), °С |
| 120 Ом Ni(672) | от минус 80 до 260 | ± 0,2 |
| 100 Ом Pt(385) | от минус 200 до 800 | ± 0,33 |
| 100 Ом Pt(392) | от минус 200 до 630 | ± 0,3 |
| 100 Ом Pt(JIS) | от минус 200 до 630 | ± 0,3 |
| 200 Ом Pt(385) | от минус 200 до 250 | ± 0,2 |
| от 250 до 630 | ± 0,8 | |
| 500 Ом Pt(385) | от минус 200 до 500 | ± 0,3 |
| от 500 до 630 | ± 0,4 | |
| 1000 Ом Pt(385) | от минус 200 до 100 | ± 0,2 |
| от 100 до 630 | ± 0,2 | |
| от 100 до 300 | ± 0,25 | |
| от 300 до 600 | ± 0,35 | |
| от 600 до 800 | ± 0,45 | |
| Примечание - Погрешность измерения указана для четырёхпроводного способа | ||
Таблица 8 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от минус 10 до 55 |
| Относительная важность (при температуре 50 °С), % | 45 |
| Температурный коэффициент в пределах рабочего диапазона для температур менее 18 °С и более 28 °С | 0,005 х (предел измерения) / °С |
| Габаритные размеры(длина х ширина х высота), мм | 200 х 96 х 47 |
| Масса (не более), г | 650 |
Знак утверждения типа наносится в виде наклейки на боковую часть корпуса калибратора в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
В комплект поставки входят:
калибратор - 1шт.;
методика поверки - 1 экз.;
элемент питания типа АА - 4 шт.;
руководство пользователя - 1шт.;
компакт-диск с руководством пользователя - 1 шт.;
измерительные провода и зажимы типа «крокодил» - 1 комплект;
жёсткий футляр с наклонной подставкой - 1 шт.
Поверка осуществляется по документу МП 57798-14 «Калибраторы процессов многофункциональные Fluke 725Ex фирмы Fluke Corporation, США. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.06.2014 г.
Основное оборудование, необходимое для поверки:
- калибратор многофункциональный с усилителем Fluke 5720A, пределы допускаемой погрешности при воспроизведении напряжения в диапазоне до 1100 В составляют ± 0,007%. Пределы допускаемой погрешности при воспроизведении силы тока в диапазоне до 220 мА составляют ± 0,0045%. Пределы допускаемой погрешности при воспроизведении электрического сопротивления в диапазоне до 10 кОм составляют ± 0,00085%;
- мультиметр Agilent 3458A, пределы допускаемой погрешности при измерении напряжения в диапазоне до 100 В составляют ± 0,001 %. Пределы допускаемой относительной погрешности при измерении сопротивления в диапазоне до 10 кОм составляют ± 0,001 %. Пределы допускаемой погрешности при измерении тока в диапазоне до 100 мА составляют ± 0,004 %;
- частотомер электронно-счётный Agilent 53131A, пределы допускаемой погрешности при измерении частоты составляют ± 0,0005%;
- генератор сигналов произвольной формы Agilent 33220A. Пределы допускаемой погрешности воспроизведения частоты составляют ± 0,005%.
Калибраторы процессов многофункциональные Fluke 725Ex. Руководство пользователя.
Нормативные документы, устанавливающие требования к калибраторам процессов многофункциональным Fluke 725Ex
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 600 |
| Поверителей | 47 |
| Актуальность данных | 18.09.2024 |
