| Номер в госреестре | 57799-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | SGS10/2 |
| Изготовитель | "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока SGS10/2 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

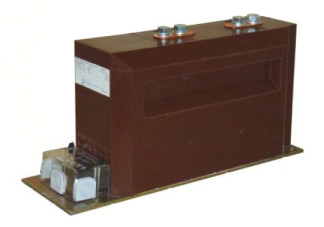

Трансформаторы тока SGS10/2 по принципу конструкции -опорные с литой изоляцией выполненной из эпоксидного компаунда. Имеют три вторичных обмотки, одну для измерений и учета и две для защиты.. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства.
Место
пломбиро!
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
| Таблица 1 - Метрологические и технические характеристики | |
| Наименование характеристики | Значение |
| Номинальное напряжение ином, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальное значение силы первичного тока, А | 2000; 150 |
| Номинальное значение силы вторичного тока, А | 5 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,5S |
| Класс точности вторичной обмотки для защиты | 5Р |
| Номинальная вторичная нагрузка обмоток для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | 5 |
| Номинальная вторичная нагрузка вторичных обмоток для защиты с коэффициентом мощности cos ф2 = 0,8, В-А | 10 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 5 |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Габаритные размеры, мм, (длинахширинахвысота) | 455x148x220 |
| Масса трансформатора, не более, кг | 30 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия |
| 1 | Трансформатор тока SGS10/2 Зав. №№ 1302907 01 - 1302907 06; 14/041611-14/041616 |
| 2 | Паспорт |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т.
0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ±
Лист № 3 Всего листов 3
(0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока SGS10/2
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы изготовителя.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
