| Номер в госреестре | 57810-14 |
| Наименование СИ | Сигнализаторы загазованности оксидом углерода |
| Обозначение типа СИ | СЗ-2Е |
| Изготовитель | ООО "Центр Инновационных технологий-Плюс" (ЦИТ-Плюс), г. Саратов |
| Год регистрации | 2014 |
| Срок свидетельства | 24.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности оксидом углерода СЗ-2Е (далее сигнализаторы) предназначены для непрерывного автоматического контроля содержания оксида углерода (СО) в воздухе.
Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с двумя фиксированными порогами аварийной сигнализации.
Принцип действия сигнализаторов основан на преобразовании концентрации газа в напряжение. Полученная величина напряжения сравнивается с заданными при калибровке значениями, соответствующими пороговым уровням загазованности. Если измеренная концентрация газа равна или превышает какой-либо пороговый уровень, то формируются звуковые, световые и управляющие сигналы в соответствии с логикой работы сигнализаторов.
Сигнализаторы выпускаются в трех вариантах исполнения:
а) СЗ-2Е - с питанием от сети ~220 В, узлом управления клапаном, интерфейсом RS485 и возможностью формирования сигнала закрытия клапана при отключении электроэнергии;
б) СЗ-2ЕР - с питанием от сети ~220 В, узлом управления клапаном, радиоканалом и возможностью формирования сигнала закрытия клапана при отключении электроэнергии;
в) СЗ-2ЕВ - с питанием от внешнего источника постоянного тока номинальным напряжением 24В, без узла управления клапаном, с интерфейсом RS485.

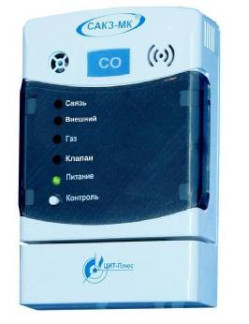

Внешний вид сигнализаторов представлен на рисунках 1, 2.
| 1 | Сим* |
| ВНЕШНИЙ | |
| Таэ | |
| Млаляч | |
| т | Питание |
| т | ймгро» |
Р
Рисунок 2 - Фотография мест для пломбирования сигнализатора загазованности оксидом углерода СЗ-2Е.
Концентрации газа, вызывающие срабатывание сигнализаторов СЗ-2Е и пределы допускаемой основной абсолютной погрешности приведены в таблице 1.
Таблица 1
| Концентрация газа, вызывающая срабатывание сигнализатора, мг/м3 | Пределы допускаемой основной абсолютной погрешности, мг/м3 |
| 20 | ± 5 |
| 100 | ± 25 |
Основные технические характеристики сигнализаторов СЗ-2Е приведены в таблице 2. Таблица 2
| Наименование параметра или характеристики | Значение для СЗ- | ||
| -2ЕР | -2Е | -2ЕВ | |
| Время установления рабочего режима, с, не более | 30 | ||
| Время срабатывания сигнализации, с, не более | 60 | ||
| Средняя наработка на отказ, ч, не менее | 30000 | ||
| Полный срок службы, лет, не менее | 10 | ||
| Напряжение питания, В | +22 220 -33 | 24 +4,5 -13,5 | |
| Род тока | переменный, (50±1) Гц | постоян ный | |
| Потребляемая мощность, ВА (Вт), не более | 3 | 3 | (2) |
| * Габаритные размеры , мм, не более | 130 х 85 х 35 | ||
| Масса, кг, не более: | 0,5 | ||
| Примечание - *Без учета длины антенны для СЗ-2ЕР | |||
Условия эксплуатации:
- температура окружающей среды
от минус 10 °С до плюс 40 °С;
от 20 % до 80 % при температуре 25 °С;
от 86 кПа до 106,7 кПа.
- относительная влажность воздуха
- атмосферное давление
Знак утверждения типа наносится типографским способом на этикетку, прикрепляемую на корпус сигнализатора, а также на эксплуатационную документацию, сопровождающую каждый сигнализатор.
ЯБКЮ.421453.116
- сигнализатор
- кабель питания (кроме СЗ-2ЕВ)
- крепежный комплект
- антенна (только для СЗ-2ЕР)
ЯБКЮ .685624.001-02 ЯБКЮ.421453.116 ПС ЯБКЮ.421453.116 РЭ ЯБКЮ.323150.001
- паспорт
- руководство по эксплуатации
- тара потребительская
осуществляется по документу ЯБКЮ.421453.116 РЭ (Приложение Е) "Сигнализаторы загазованности оксидом углерода СЗ-2Е. Методика поверки", утвержденному ФБУ «Саратовский ЦСМ им. Б.А.Дубовикова» 15.05.2014 г.
Основные средства поверки:
ПГС № 1 - ПНГ-воздух марка А или Б по ТУ 6-21-5-82;
ПГС № 2 - СО + воздух ГСО 4264-88, (13 ± 1,3) млн-1 по ТУ 6-16-2956-92;
ПГС № 3 - СО + воздух ГСО 3843-87 (21 ± 2) млн'1 по ТУ 6-16-2956-92;
ПГС № 4 - СО + воздух ГСО 3844-87 (64 ± 4) млн-1 по ТУ 6-16-2956-92;
ПГС № 5 - СО + воздух ГСО 3847-87 или 4265-88 (107 ± 7) млн-1 по ТУ 6-16-2956-92.
изложены в Руководстве по эксплуатации сигнализаторов.
Нормативные и технические документы, устанавливающие требования к сигнализаторам загазованности оксидом углерода СЗ-2Е
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
РД 12-341-00 Инструкция по контролю за содержанием окиси углерода в помещениях котельных.
ЯБКЮ.421453.116 ТУ Сигнализаторы загазованности оксидом углерода СЗ-2Е. Технические условия.
при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 38093 |
| Поверителей | 148 |
| Актуальность данных | 25.11.2025 |
