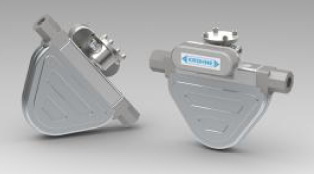

Расходомеры массовые OPTIGAS 4010C, 57811-14

Назначение

Расходомеры массовые OPTIGAS 4010С предназначены для измерений массы и массового расхода газа.

Описание

Принцип действия расходомеров OPTIGAS 4010С основан на использовании сил Ко-риолиса. Эти силы возникают в колебательной системе, в которой одновременно имеет место поступательное и вращательное движения.

Величина кориолисовой силы зависит от массы газа и скорости его движения в системе.

Расходомеры имеют двойную V-образную измерительную трубу, изготовленную из нержавеющей стали, в которой движущая среда делится на два одинаковых потока. В нижней части двойной измерительной трубы размещена катушка возбуждения, которая, располагаясь между двумя трубками, передает каждой из них колебательное движение. Обе трубки колеблются в противоположных направлениях. Фазовое смещение синусоидальных волн, пропорциональное массовому расходу, измеряется при помощи двух индуктивных сенсоров, размещенных по обе стороны от катушки.

Температура измеряемой среды измеряется встроенным термометром сопротивления Pt500.

Расходомеры состоят из:

-    первичных преобразователей расхода моделей MFS 4000;

-    электронных измерительных преобразователей сигнала (конверторов) или MFC 010С. Преобразователи сигнала MFC 010C встраиваются в первичные преобразователи MFS

4000 и имеют выходные сигналы Modbus и RS485

Место пломбировки

Программное обеспечение

Расходомеры массовые OPTIGAS 4010С имеют встроенное программное обеспечение (ПО), установленное в конверторах.

ПО предназначено для обработки измерительной информации, индикации результатов, формирования параметров выходных сигналов, настройки расходомеров, проведение диагностики расходомеров от первичного преобразователя. ПО и настройки расходомеров защище-

ны от несанкционированного доступа с помощью паролей. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Таблица 1_

Технические характеристики

Таблица 2

Знак утверждения типа

наносят на конвертор методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Расходомер массовый OPTIGAS 4010С

1 шт. 1 экз. 1 экз. 1 экз.

Руководство по эксплуатации ...........

Методика поверки МП РТ 2088-2014 ..

Паспорт........................................

Поверка

осуществляется по документу МП РТ 2088-2014 «Расходомеры массовые OPTIGAS 4010С. Методика поверки», разработанному и утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 мая 2014 г.

Основные средства поверки:

-    установка поверочная расходомерная «Flow Master Mini» , диапазон расходов от 0,05 до 40,0 м3/ч, ПГ ± 0,15 %,

-    установка поверочная расходомерная «Flow Master», диапазон расходов от 0,9 до 500,0 м3/ч, ПГ ± 0,15 %,

-    измеритель температуры и относительной влажности воздуха ИВТМ-7,

-    барометр М67 по ТУ 2504-1797-95 с пределами измерения давления от 600 до 810 мм рт. ст,

-    весы, НПВ 150 кг, класс точности III (средний).

Сведения о методах измерений

приведены в документе «Руководство по эксплуатации на массовые расходомеры OPTIGAS 4010C».

Нормативные и технические документы, устанавливающие требования к расходомерам массовым OPTIGAS 4010C

1.    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

2.    Техническая документация «KROHNE Ltd», Великобритания
