Комплексы для измерения количества газа КИ-СТГ-УС, 57822-14

Назначение

Комплексы для измерения количества газа КИ-СТГ-УС предназначены для измерения рабочего объема природного газа по ГОСТ 5542-87 и автоматического приведения измеренного объема газа к стандартным условиям в зависимости от давления, температуры и коэффициента сжимаемости газа.

Описание

Принцип действия комплекса основан на одновременном измерении ультразвуковым счетчиком газа - рабочего объема газа, корректором - давления и температуры газа в рабочих условиях и приведения корректором рабочего объема газа к стандартным условиям (Рс=0,101325МПа, Тс =273,15 К) на основании известных зависимостей.

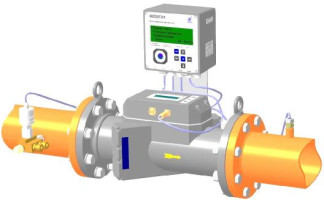

Комплекс состоит из серийно выпускаемых средств измерений - функциональных блоков (счетчиков газа Зонд 2, корректоров, преобразователей давления, температуры), внесенных в Федеральный информационный фонд по обеспечению единства измерений и объединенных в средство измерений, отвечающее единым требованиям. По требованию заказчика комплексы могут комплектоваться дополнительным средством измерения перепада давления на счетчике

Лист № 2 Всего листов 8

датчик комплексный с вычислителем расхода «ГиперФлоу-ЗПм» (госреестр № 15646-14),

корректор объёма газа ЕК (госреестр №41978-13),

корректор объёма газа ELCOR-2 (госреестр №47252-11),

корректор объема газа CORUS (госреестр № 50499-12),

корректор объёма газа «Суперфлоу 23» (госреестр № 43509-09),

корректор объёма газа ТС 220 (госреестр № 47922-11),

вычислитель количества газа ВКГ-3Т (госреестр № 31879-11),

корректоры СПГ (госреестр № 36693-13, № 37670-13, № 37671-13),

корректор объёма газа температурный «ГЕЛИОС-Т» (госреестр № 45106-10),

преобразователь расчетно-измерительный «ТЭКОН» (госреестр № 24849-13),

счетчик СТД (госреестр № 41550-09),

вычислитель УВП-280 (госреестр № 18379-09),

блок коррекции объема газа «ФЛОУГАЗ» (госреестр № 47254-11).

3 Датчики давления, температуры и расхода, применяемые на комплексах с корректором СПГ, вычислителями ВКГ-3Т, УВП-280, счетчиком СТД, и преобразователем расчетно-измерительным ТЭКОН, должны выбираться в соответствии с рекомендациями, указанными в руководстве по эксплуатации на данные изделия. Возможно применение на данных комплексах датчиков других типов и моделей, отличных от рекомендованных, при условии обеспечения регламентированной погрешности комплексов и требований по взрывобезопасности.

В соответствии с заказом комплексы поставляются потребителю с любым сочетанием счетчиков газа ультразвуковых Зонд 2 и корректоров.

Комплексы с блоком коррекции объема газа измерительно-вычислительным БК, датчиком комплексным с вычислителем расхода «ГиперФлоу-3Пм», корректорами объёма газа ЕК, ELCOR-2, CORUS, «Суперфлоу 23», ТС 220, блоком коррекции объема газа «ФЛОУГАЗ», являющимися взрывозащищенными, могут устанавливаться непосредственно во взрывоопасной зоне в соответствии с маркировкой взрывозащиты корректора и счетчика.

Комплексы, в состав которых входят вычислитель количества газа ВКГ-3Т, корректор объема газа СПГ, корректор объема газа температурный «ГЕЛИОС-Т», преобразователь расчетно-измерительный ТЭКОН, счетчик СТД, вычислитель УВП-280 предполагают установку корректора вне взрывоопасной зоны и соединение со счетчиками (датчиками) во взрывоопасной зоне через сертифицированные барьеры искробезопасности.

Комплексы обеспечивают индикацию и вывод на внешние устройства измеренных и вычисленных величин, архивирование измерительной информации и нештатных ситуаций.

В зависимости от типа применяемых счетчиков газа и корректоров, комплексы имеют модификации, отличающиеся между собой диаметром условного прохода, диапазоном измерения объемного расхода, верхним пределом диапазона измерения давления, габаритными и присоединительными размерами.

Конструкция комплексов предусматривает возможность ремонта всех узлов в специальных организациях или на предприятии-изготовителе.

Конструкцией комплекса предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Функциональные блоки комплексов (корректоры и счетчики) пломбируются в соответствии со схемой пломбирования, пломбами и способами, указанными в технической документации на данные функциональные блоки.

Электрические и пневматические линии соединений функциональных блоков комплекса со средствами измерений опломбированы согласно конструкторской документации предприятия-изготовителя таким образом, чтобы исключить возможность их вскрытия без нарушения пломб.

Доступ к программному обеспечению возможен только через пароль.

Защита сервисного программного обеспечения «КИ-СТГ» от преднамеренных и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Условное обозначение комплекса:

КИ-СТГ-УС-Б-80/250-10А-1-М-П

Исполнение комплекса: П - правое; Л - левое Тип термопреобразователя сопротивления (медный или платиновый) - указывается при использовании корректора БК

Вариант исполнения корректора (I или II) - указывается при использовании блока БК

Обозначение верхнего предела диапазона измерения абсолютного (А) или избыточного (И) давления, МПа (для блоков БК соответствует указанному значению, деленному на 10) Номинальный измеряемый объемный расход при рабочих условиях

(G), м3/ч_

Диаметр условного прохода, мм Тип корректора1: Б - блок БК; Г - датчик «ГиперФлоу»;

Е - корректор ЕК; М - корректор ELCOR; С - корректор SEVC-D (Corus);

П - корректор «Суперфлоу»; Т - корректор ТС; В - вычислитель ВКГ;

Л - корректор СПГ; О - корректор «ГЕЛИОС-Т»; Н - контроллер «ТЭКОН»;

Д - счетчик СТД; У - вычислитель УВП; Ф - блок «ФЛОУГАЗ»

УС - счетчик газа ультразвуковой Зонд 2

ТаблицаЗ

Таблица 5

Знак утверждения типа

наносится на шильдик методом плоской фотопечати и в левом верхнем углу титульного листа руководства по эксплуатации типографским способом.

Комплектность

Комплектность комплекса представлена в таблице 7. Таблица 3

Поверка

осуществляется в соответствии с документом СЯМИ. 407229-478 МП «Инструкция. ГСИ. Комплексы для измерения количества газа КИ-СТГ. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 27 марта 2013 г. с изменением № 1.

- установка поверочная, диапазон воспроизводимых расходов от 0,03 до 4000 м /ч, погрешность ± 0,25 %; ± 0,33 %;

Лист № 8 Всего листов 8

-    гигрометр ВИТ-1, диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от плюс 15оС до плюс 40оС, погрешность по температуре ± 2°С, по влажности ± 5 %;

-    барометр-анероид М 67, диапазон измерения от 81130 до 105320 Па, погрешность ± 106 Па;

-    манометр МТИ, диапазон измерения от 0 до 2,5 МПа, класс точности 1,0;

-    цифровой манометр DPI-145, диапазон измерения от 0 до 3,5 МПа, погрешность

0,025 %;

-    секундомер СОС пр-2б-2, диапазон измерения от 0 до 3600 с, класс точности 2;

-    магазин сопротивлений МСР-63, диапазон измерения 0-10000 Ом, класс точности

0,05;

-    термостат « Термотест-100», диапазон регулирования температуры от минус 30 °C до плюс 100°C, нестабильность поддержания установленной температуры ± 0,01°C, неоднородность температурного поля в рабочем объёме термостата ± 0,01°C.

Нормативные и технические документы, устанавливающие требования к комплексам для измерения количества газа КИ-СТГ-УС

1    ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

2    СЯМИ.407229-478 ТУ Комплексы для измерения количества газа КИ-СТГ. Технические условия.

Рекомендации к применению

осуществление торговли и товарообменных операций;
