Мерники металлические технические МТ, 57823-14

Назначение

Мерники металлические технические МТ предназначены для измерения объема спирта, водно-спиртовых растворов и других неагрессивных жидкостей.

Описание

Принцип работы мерников основан на измерении объёма жидкости методом слива или

налива.

Мерник заполняется рабочей жидкостью и по отметкам на шкале оценивается объём. Исполнения мерников металлических технических МТ:

-    вертикальные шкальные;

-    вертикальные на полную вместимость;

-    горизонтальные на полную вместимость.

в)

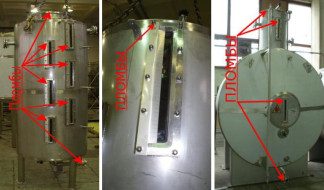

Рисунок 1- Мерники металлические технические: а) общий вид вертикального шкального мерника, б) смотровое окно с мерной шкалой, в) общий вид горизонтального мерника.

Мерник вертикальный представляет собой металлический вертикальный сосуд цилиндрической формы с коническими днищем и крышей установленный на опоры.

Мерник горизонтальный состоит из цилиндрической обечайки установленной горизонтально или конической обечайкой с углом (между образующей обечайки и полом) наклона не менее 3 градусов. В верхней части имеет горловину с люком. Устанавливается на опоры.

Конструктивные элементы мерников (рисунок 1):

-    люк;

-    патрубок соединяющий внутреннюю полость мерника с атмосферой;

-    смотровые окна со шкалами или уровнемерную трубку со шкалой;

-    световое окно;

-    краны для отбора проб;

-    термометр или показывающий термометр электрического принципа действия;

-    патрубок для донного налива жидкости;

-    патрубок переливной;

-    патрубок с краном для слива жидкости;

-    отвес для выставления мерника;

-    опоры.

Технические характеристики

Таблица 1

Запасной объем от номинальной вместимости, %

Пределы допускаемой относительной погрешности мерников при температуре (20±10) °С от номинального значения полной вместимости, %:

Всего листов 4

4

-    1-го класса

±0,2;

±0,5

от минус 40 до плюс 40

10000x4000x10000

10000

-    2-го класса Температура окружающей среды, °С

Г абаритные размеры (ДхШхВ), мм, не более Масса, кг, не более

Знак утверждения типа

наносится в паспорт мерников типографическим способом и на шильдик методом гравировки.

Комплектность

Сведения о методах измерений

отсутствуют.

Поверка

поверка мерников осуществляется по документам: ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки»; ГОСТ Р 8.679-2009 «Государственная система обеспечения единства измерений. Мерники металлические технические. Методика поверки».

При поверке мерников металлических технических МТ применяются следующие средства измерений:

-    эталонные мерники 1-го разряда номинальной вместимостью 10; 20; 50; 100; 200; 500; 1000 дм3 с погрешностью не более ± 0,025 % номинальной вместимости;

-    эталонные мерники 2-го разряда номинальной вместимостью 5; 10; 20; 50; 100; 200; 500; 1000 дм3 с погрешностью не более ± 0,1 % номинальной вместимости;

-    эталонные стеклянные колбы 1-го разряда номинальной вместимостью 0,5; 1; 2; 5 и 10 дм3;

-    эталонные стеклянные колбы 2-го разряда номинальной вместимостью 0,5; 1; 2; 5 и 10 дм3;

-    термометры лабораторные с ценой деления 0,5 °С;

-    установка динамического измерения количества воды с погрешностью измерения ±0,1%.

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к мерникам металлическим техническим МТ

ТУ 4381-001-11740800-2014 Мерники металлические технические МТ. Технические

условия.

ГОСТ Р 8.679-2009 ГСИ. Мерники металлические технические. Методика поверки. ГОСТ 13844-68 Мерники металлические технические. Методы и средства поверки. ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
