| Номер в госреестре | 57824-14 |
| Наименование СИ | Система измерительно-управляющая конвертера № 5 кислородно-конвертерного цеха № 2 ОАО "ЕВРАЗ ЗСМК" |
| Изготовитель | ОАО "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (ЕВРАЗ ЗСМК), г.Новокузнецк |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система измерительно-управляющая конвертера № 5 кислородно-конвертерного цеха № 2 ОАО «ЕВРАЗ ЗСМК» (далее - ИУС) предназначена для измерений объёмного расхода (воды, кислорода, азота), массового расхода (пара, воды), давления (кислорода, азота, воды, пара), разности давлений (конвертерных газов), разрежения (конвертерных газов), уровня (воды) и температуры (воды, конвертерных газов, масла, футеровки конвертера, подшипников циркуляционных насосов, стали), автоматического непрерывного контроля технологических параметров, их визуализации, регистрации и хранения, диагностики состояния технологического оборудования ИУС, формирования сигналов предупредительной и аварийной сигнализации.
ИУС является средством измерений единичного производства. Конструкция ИУС представляет собой трехуровневую систему, построенную по иерархическому принципу. В состав ИУС входят 92 измерительных канала. Измерительные каналы (ИК) ИУС состоят из следующих компонентов (по ГОСТ Р 8.596):
1) измерительные компоненты - первичные и вторичные измерительные преобразователи, имеющие нормированные метрологические характеристики (нижний уровень ИУС);
2) комплексные компоненты - контроллеры программируемые SIMATIC S7-400 (средний уровень ИУС);
3) вычислительные компоненты - автоматизированные рабочие места (АРМ 1 - АРМ 8) (верхний уровень ИУС);
4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИУС к другому.
Измерительные каналы ИУС имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. Структурная схема ИУС приведена на рисунке 1.
Принцип действия ИУС заключается в следующем. ИУС функционирует в автоматическом режиме. Первичные измерительные преобразователи выполняют измерение физических величин и их преобразование в унифицированный сигнал постоянного тока (от 4 до 20 мА) и термоЭДС. Вторичные измерительные преобразователи измеряют значение термоЭДС и преобразуют его в унифицированный токовый сигнал (от 4 до 20 мА). Контроллеры программируемые измеряют аналоговые унифицированные выходные сигналы измерительных преобразователей, выполняют их аналого-цифровое преобразование, осуществляют преобразование цифровых кодов в значения технологических параметров, выполняют вычислительные и логические операции, проводят диагностику оборудования, формируют сигналы предупредительной и аварийной сигнализации. Контроллеры программируемые по цифровым каналам передают информацию на информационное табло и АРМ 1, АРМ 3, АРМ 6, АРМ 7, АРМ 8, которые выполняют функции серверов. АРМ 1 - АРМ 8 обеспечивают отображение параметров технологического процесса, архивных данных, журнала сообщений, сигналов сигнализации, информации о
ИТ - информационное табло, ПИП - первичный измерительный преобразователь, ВИП - вторичный измерительный преобразователь

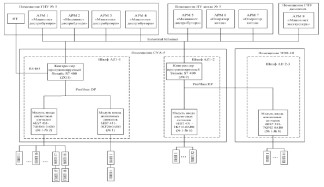

Рисунок 1 - Структурная схема ИУС
пип 18
Ю
о о ч О
и к о
о ^
СИ Го*
ю ю ^1
К
о
н
состоянии оборудования ИУС, настройку сигнализации. Информационное табло осуществляет отображение текущих значений основных технологических параметров.
ИУС обеспечивает выполнение следующих основных функций:
1) измерение и отображение значений физических величин, характеризующих технологический процесс;
2) автоматическая диагностика и отображение состояния технологического оборудования;
3) контроль протекания технологического процесса;
4) формирование журнала сообщений, отображение аварийных, предупредительных, технологических и диагностических системных сообщений и их протоколирование;
5) формирование и отображение сигналов предупредительной, аварийной сигнализации;
6) хранение архивов значений параметров технологического процесса;
7) выполнение функции защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне;
8) ведение системы обеспечения единого времени.
Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений и синхронизации времени. СОЕВ ИУС включает в состав: АРМ 1 - АРМ 8 и сервер технологической информации (СТИ), синхронизирующий время с корпоративным сервером времени ОАО «ЕВРАЗ ЗСМК». Сервер времени осуществляет прием точного времени через Интернет с использованием протокола NTP от тайм-серверов 2 уровня (Stratum 2). АРМ 1 -АРМ 8 один раз в 15 минут обращаются к СТИ, считывают точное время и осуществляют синхронизацию шкал времени часов АРМ 1 - АРМ 8.
Структура и функции программного обеспечения (ПО) ИУС:
- ПО АРМ 1 - АРМ 8 функционирует в SCADA системе SIMATIC WinCC и осуществляет отображение измеренных значений параметров технологического процесса, архивных данных, журнала сообщений, сигналов предупредительной и аварийной сигнализации, информации о состоянии технологического оборудования ИУС; настройку сигнализации; ведение журнала сообщений. ПО АРМ 1, АРМ 3, АРМ 6, АРМ 7, АРМ 8 (выполняют функции серверов) осуществляет прием данных из контроллеров, хранение архивных данных и сообщений в СУБД MS SQL Server 2000. ПО АРМ 1 и АРМ 3 обеспечивает передачу данных от АРМ 1 на АРМ 2 и от АРМ 3 на АРМ 4, АРМ 5;
- встроенное ПО контроллера программируемого SIMATIC S7-400 (ZG1) (метрологически значимая часть ПО ИУС) и встроенное ПО контроллера программируемого SIMATIC S7-400 (ZG2) (метрологически значимая часть ПО ИУС) разработано в системе программирования STEP 7 и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на информационное табло и АРМ 1, АРМ 3, АРМ 6, АРМ 7, АРМ 8, обеспечивает работу предупредительной и аварийной сигнализации, осуществляет диагностику оборудования.
Идентификация метрологически значимой части ПО ИУС (ПО контроллеров) выполняется с помощью программатора и USB/MPI адаптера по команде оператора, доступ защищен паролем.
Идентификационные данные приведены в таблице 1.
| Идентификацион ное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Проект в системе программирования STEP 7 для контроллера программируемого ZG1: PLC_Konv5 | - | Для файла конфигурации проекта PLC Konv5: subblk.dbt F51DAFF 6DA73DA642DB113363A8DF79D | MD5 |
| Проект в системе программирования STEP 7 для контроллера программируемого ZG2: PLC_Kotel5 | - | Для файла конфигурации проекта PLC Kotel5: subblk.dbt 1A3C915BF52161FDB5FB8EB5230C5746 | MD5 |
Метрологические характеристики ИУС нормированы с учетом ПО контроллеров. Защита программного обеспечения контроллера программируемого SIMATIC S7-400 (ZG1) и контроллера программируемого SIMATIC S7-400 (ZG2) соответствует уровню «А» по классификации МИ 3286-2010. Для защиты программного обеспечения АРМ от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита ПО АРМ соответствует уровню «С» по классификации МИ 3286-2010.
Метрологические характеристики и характеристики погрешности измерительных каналов ИУС приведены в таблице 2.
Параметры электрической сети питания:
- напряжение питания переменного тока, В от 198 до 242;
- частота, Гц от 49,6 до 50,4;
- напряжение питания постоянного тока, В от 21,6 до 26,4.
Параметры выходных сигналов с первичных измерительных преобразователей:
1) непрерывные сигналы (по ГОСТ 26.011-80):
- электрический ток, мА от 4 до 20;
2) сигналы с термопар с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001.
Параметры входных сигналов модулей ввода аналоговых сигналов контроллеров:
- модуль 6ES7 431-7QH00-0AB0 (электрический ток) от 4 до 20 мА;
- модуль 6ES7 431-1KF20-0AB0 (электрический ток) от 4 до 20 мА;
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| Расход кислорода на продувку основной линии | от 0 до 2000 м3/мин | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Y<±(0,08-r+0,1) % | 30883-05 | |||
| 1 | Модуль ввода аналоговых сигналов SM 431 мод.: 6ES7 431-7QH00-0AB0 контроллера программируемого Simatic S7-400 (далее - Модуль 6ES7 431-7QH00-0AB0) | у=±0,15 % | Y=±0,004 %/К | 15773-06 | Y=±1,6 % | Y=±2,4 % | ||
| 2 | Расход кислорода на продувку | от 0 до 630 м3/мин | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | Y<±(0,08-r+0,1) % | 30883-05 | Y=±1,6 % | Y=±2,4 % |
| обводной линии | Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | ||||
| 3 | Расход воды | от 0 до 500 | Преобразователь давления измерительный EJA 110A-EHS5A | Y=±0,075 % | Y=±0,085 %/28 °C | 14495-09 | Y=±2,5 % | Y=±4 % |
| на фурму 1 | м3/ч | Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||
| 4 | Расход воды | от 0 до 500 | Преобразователь давления измерительный EJA 110A-EHS5A | Y=±0,075 % | Y=±0,085 %/28 °C | 14495-09 | Y=±2,5 % | Y=±4 % |
| на фурму 2 | м3/ч | Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||
| 5 | Расход азота на уплотнение течки | от 0 до 4000 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Y<±(0,08-r+0,1) % | 30883-05 | Y=±1,1 % | Y=±1,6 % |
| сыпучих левой | Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | y=±0,004 %/К | 15773-06 | ||||
| 6 | Расход азота на уплотнение течки | от 0 до 4000 м3/ч | Преобразователь давления измерительный EJA 110A-EMS5A | Y=±0,075 % | Y=±0,09 %/28 °C | 14495-09 | Y=±1,4 % | Y=±2,1 % |
| сыпучих правой | Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | ||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 7 | Расход азота на уплотнение фурменного окна | от 0 до 4000 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±1,1 % | Y=±1,6 % |
| Модуль 6ES7 431-7QH00-0AB0 | у=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| 8 | Расход азота на гарнисаж | от 0 до 80000 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FА02-1АА1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±1,2 % | Y=±2,0 % |
| Модуль 6ES7 431-7QH00-0AB0 | у=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| 9 | Давление азота на | от 0 до 25 кгс/см2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1HA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±0,6 % | Y=±2,9 % |
| гарнисаж | Модуль 6ES7 431-7QH00-0AB0 | y=±0,15 % | y=±0,004 %/К | 15773-06 | ||||
| 10 | Давление кислорода на | от 0 до 25 кгс/см2 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1HA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±0,6 % | Y=±2,9 % |
| продувку | Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | ||||
| 11 | Давление кислорода перед фурмой 1 | от 0 до 25 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CE00-1AA1 | y=±0,25 % | Y=±0,25 %/10 °C | 30883-05 | Y=±0,5 % | Y=±1,1 % |
| Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 12 | Давление кислорода перед | от 0 до 25 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CE00-1AA1 | y=±0,25 % | Y=±0,25 %/10 °C | 30883-05 | Y=±0,5 % | Y=±1,1 % |
| фурмой 2 | Модуль 6ES7 431-7QH00-0AB0 | y=±0,15 % | Y=±0,004 %/К | 15773-06 | ||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 13 | Температура воды после фурмы 1 | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | у=±0,25 % | y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,7 °С | Д=±2,0 °С |
| Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | у=±0,004 %/К | 15773-06 | |||||
| 14 | Температура воды после фурмы 2 | от 0 до 100 °С | Т ермопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | у=±0,25 % | у=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,7 °С | Д=±2,0 °С |
| Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | у=±0,004 %/К | 15773-06 | |||||
| 15 | Давление воды перед фурмой 1 | от 0 до 25 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CE00-1AA1 | Y=±0,25 % | Y=±0,25 %/10 °С | 30883-05 | Y=±0,5 % | Y=±1,1 % |
| Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 16 | Давление воды перед фурмой 2 | от 0 до 25 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод. 7MF1564-3CE00-1AA1 | y=±0,25 % | Y=±0,25 %/10 °С | 30883-05 | Y=±0,5 % | Y=±1,1 % |
| Модуль 6ES7 431-7QH00-0AB0 | y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 17 | Температура стали на повалке | от 1000 до 1800 °С | Преобразователь термоэлектрический ТПР-91К | Д=±2 °С | - | 12940-09 | Д=±10°С | Д=±19 °С |
| Термопреобразователь SITRANS TK мод. 7NG3122-1JN00 | Y=±0,1 % | Y=±0,01 %/°С | 14406-02 | |||||
| Модуль 6ES7431-1KF20-0AB0 | y=±0,7 % | Y=±1,0 % | 15773-06 | |||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 18 | Температура газов после орошаемого газохода | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | у=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,7 °С | Д=±2,0 °С |
| Модуль 6ES7431-1KF10-0AB0 | у=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 19 | Температура газов после первой ступени | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,7 °С | Д=±2,0 °С |
| газоочистки | Модуль 6ES7431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | ||||
| 20 | Температура газов после второй ступени газоочистки | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,7 °С | Д=±2,0 °С |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 21 | Температура газов после газоочистки | от 0 до 100 °С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,7 °С | Д=±2,0 °С |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 22 | Уровень воды в рабочем | от минус 315 | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1DA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Y<±(0,08-r+0,1) % | 30883-05 | Y=±2,1 % | Y=±6 % |
| отсеке барабана | до 315 мм | Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 23 | Уровень воды в сливном отсеке барабана | от минус 1500 до 1000 мм | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±0,6 % | Y=±2,5 % |
| Модуль 6ES7 431-1KF10-0AB0 | у=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| 24 | Расход питательной воды на барабан | от 0 до 200 т/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±1,1 % | Y=±1,6 % |
| Модуль 6ES7 431-1KF10-0AB0 | у=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 25 | Давление пара в барабане | от 0 до 40 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3CG00-1AA1 | y=±0,25 % | Y=±0,25 %/10 °C | 30883-05 | Y=±0,5 % | Y=±1,0 % |
| котла | Модуль 6ES7 431-1KF10-0AB0 | y=±0,15 % | Y=±0,004 %/К | 15773-06 | ||||
| 26 | Давление питательной воды на барабан котла нитка левая | от 0 до 100 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3DB00-1AA1 | y=±0,25 % | Y=±0,25 %/10 °C | 30883-05 | Y=±0,5 % | Y=±1,1 % |
| Модуль 6ES7 431-1KF10-0AB0 | y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 27 | Давление питательной воды на барабан котла нитка правая | от 0 до 100 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3DB00-1AA1 | y=±0,25 % | Y=±0,25 %/10 °C | 30883-05 | Y=±0,5 % | Y=±1,1 % |
| Модуль 6ES7 431-1KF10-0AB0 | y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 28 | Давление оборотной воды на | от 0 до 16 кгс/см2 | Преобразователь давления измерительный SITRANS P Z мод.7MF1564-3CD00-1AA1 | у=±0,25 % | y=±0,25 %/10 °С | 30883-05 | Y=±0,6 % | Y=±1,1 % |
| газоочистку | Модуль 6ES7 431-1KF10-0AB0 | у=±0,15 % | y=±0,004 %/К | 15773-06 | ||||
| 29 | Расход оборотной воды на | от 0 до 3200 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±1,6 % | Y=±3 % |
| газоочистку | Модуль 6ES7 431-1KF10-0AB0 | у=±0,15 % | y=±0,004 %/К | 15773-06 | ||||
| 30 | Расход оборотной воды на 2-5 ярус орошения | от 0 до 1000 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±1,1 % | Y=±1,6 % |
| Модуль 6ES7 431-1KF10-0AB0 | у=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| 31 | Расход оборотной воды на 1 ярус орошения | от 0 до 400 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1EA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±2,5 % | Y=±4 % |
| Модуль 6ES7 431-1KF10-0AB0 | y=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| 32 | Расход оборотной воды на пленку 2 ступени | от 0 до 400 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1DA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±1,7 % | Y=±2,8 % |
| трубы распылителя | Модуль 6ES7 431-1KF10-0AB0 | y=±0,15 % | y=±0,004 %/К | 15773-06 | ||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 33 | Расход оборотной воды на форсунки | от 0 до 400 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1DA02-1AA1-Z | y<±(0,0029-r+ +0,071) % | y<±(0,08-r+0,1) % | 30883-05 | Y=±1,7 % | Y=±2,8 % |
| 2 ступени | Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | y=±0,004 %/К | 15773-06 | ||||
| 34 | Разряжение после орошаемого газохода | от минус 80 до 80 кгс/м2 | Преобразователь давления измерительный EJA 110A-ELS5A | Y=±0,075 % | Y=±0,17 %/28 °C | 14495-09 | Y=±0,6 % | Y=±0,9 % |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| 35 | Разряжение после первой ступени газоочистки | от 0 до 630 кгс/м2 | Преобразователь давления измерительный EJA 110A-ELS5A | Y=±0,075 % | Y=±0,17 %/28 °C | 14495-09 | y=±0,4 % | Y=±0,7 % |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| 36 | Разность давлений на первой ступени газоочистки | от 0 до 250 кгс/м2 | Преобразователь давления измерительный EJA 110A-ELS5A | Y=±0,075 % | Y=±0,17 %/28 °C | 14495-09 | Y=±0,5 % | Y=±0,8 % |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| 37 | Разряжение после второй ступени газоочистки | от 0 до 1600 кгс/м2 | Преобразователь давления измерительный EJA 110A-EMS5A | Y=±0,075 % | Y=±0,09 %/28 °C | 14495-09 | Y=±0,7 % | Y=±1,0 % |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| 38 | Разность давлений на второй ступени газоочистки | от 0 до 1600 кгс/м2 | Преобразователь давления измерительный EJA 110A-EMS5A | Y=±0,075 % | Y=±0,09 %/28 °C | 14495-09 | Y=±0,7 % | Y=±1,0 % |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | y=±0,004 %/К | 15773-06 | |||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 39 | Температура оборотной воды на | от 0 до 100 0С | Т ермопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±0,7 °С | Д=±2,0 °С |
| газоочистку | Модуль 6ES7 431-1KF10-0AB0 | у=±0,15 % | у=±0,004 %/К | 15773-06 | ||||
| 40 | Расход циркуляционной воды на | от 0 до 1000 т/ч | Преобразователь давления измерительный EJA 110A-EHS5A | у=±0,075 % | у=±0,085 %/28 °C | 14495-09 | Y=±2,7 % | Y=±5 % |
| вертикальный газоход | Модуль 6ES7 431-1KF10-0AB0 | у=±0,15 % | у=±0,004 %/К | 15773-06 | ||||
| 41 | Расход циркуляционной воды на крышку | от 0 до 25 т/ч | Преобразователь давления измерительный EJA 110A-EHS5A | y=±0,075 % | у=±0,085 %/28 °C | 14495-09 | Y=±2,7 % | Y=±5 % |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 42 | Расход циркуляционной воды на | от 0 до 1250 т/ч | Преобразователь давления измерительный EJA 110A-EHS5A | y=±0,075 % | y=±0,085 %/28 °C | 14495-09 | Y=±2,5 % | Y=±4 % |
| наклонный газоход | Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | ||||
| 43 | Расход циркуляционной воды на | от 0 до 63 т/ч | Преобразователь давления измерительный EJA 110A-EMS5A | y=±0,075 % | y=±0,09 %/28 °C | 14495-09 | Y=±2,5 % | Y=±4 % |
| крышку и нож крышки | Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | ||||
| 44 | Расход циркуляционной воды на | от 0 до 500 т/ч | Преобразователь давления измерительный EJA 110A-EMS5A | y=±0,075 % | y=±0,09 %/28 °C | 14495-09 | Y=±1,1 % | Y=±1,7 % |
| кессон левый водовод | Модуль 6ES7 431-1KF10-0AB0 | y=±0,15 % | y=±0,004 %/К | 15773-06 | ||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 45 | Расход циркуляционной воды на кессон правый водовод | от 0 до 500 т/ч | Преобразователь давления измерительный EJA 110A-EMS5A | Y=±0,075 % | Y=±0,09 %/28 °C | 14495-09 | Y=±1,1 % | Y=±1,7 % |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 46 | Расход циркуляционной воды на угловые панели и кессончики | от 0 до 400 т/ч | Преобразователь давления измерительный EJA 110A-EHS5A | Y=±0,075 % | Y=±0,085 %/28 °C | 14495-09 | Y=±2,7 % | Y=±5 % |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 47 | Давление воды после циркуляционного насоса ЦН 1 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 48 | Давление воды на уплотнение циркуляционного насоса ЦН 1 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 49 | Температура подшипника циркуляционного насоса ЦН 1 т. 1 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 50 | Температура подшипника циркуляционного насоса ЦН 1 т. 2 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 51 | Температура масла подшипника циркуляционного насоса ЦН 1 т. 3 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 52 | Давление воды после циркуляционного насоса ЦН 2 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 53 | Давление воды на уплотнение циркуляционного насоса ЦН 2 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 54 | Температура подшипника циркуляционного насоса ЦН 2 т. 1 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 55 | Температура подшипника циркуляционного насоса ЦН 2 т. 2 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 56 | Температура масла циркуляционного насоса ЦН 2 т. 3 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 57 | Давление воды после циркуляционного насоса ЦН 3 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 58 | Давление воды на уплотнение циркуляционного насоса ЦН 3 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 59 | Температура подшипника циркуляционного насоса ЦН 3 т. 1 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 60 | Температура подшипника циркуляционного насоса ЦН 3 т. 2 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 61 | Температура масла циркуляционного насоса ЦН 3 т. 3 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 62 | Давление воды после циркуляционного насоса ЦН 4 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 63 | Давление воды на уплотнение циркуляционного насоса ЦН 4 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 64 | Температура подшипника циркуляционного насоса ЦН 4 т.1 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||||
| № ИК | Наименование ИК ИУС | Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||
| 65 | Температура подшипника циркуляционного насоса | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| ЦН 4 т. 2 | Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | ||||
| 66 | Температура масла циркуляционного насоса | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| ЦН 4 т. 3 | Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | ||||
| 67 | Расход воды на юбку | от 0 до 500 т/ч | Преобразователь давления измерительный EJA 110A-EMS5A | Y=±0,075 % | Y=±0,09 %/28 °C | 14495-09 | у=±3 % | Y=±5 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 68 | Давление воды после циркуляцион | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans_P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| ного насоса ЦН 5 | Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | ||||
| 69 | Давление воды на уплотнение циркуляцион | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| ного насоса ЦН 5 | Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | y=±0,005 %/К | 15772-06 | ||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 70 | Температура подшипника циркуляционного насоса ЦН 5 т. 1 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 71 | Температура подшипника циркуляционного насоса ЦН 5 т. 2 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 72 | Температура масла цирку-ляционного насоса ЦН 5 т. 3 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 73 | Давление воды после циркуляционного насоса ЦН 6 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 74 | Давление воды на уплотнение циркуляционного насоса ЦН 6 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 75 | Температура подшипника циркуляционного насоса ЦН 6 т. 1 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | у=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 76 | Температура подшипника циркуляционного насоса ЦН 6 т. 2 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 77 | Температура масла циркуляционного насоса ЦН 6 т. 3 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 78 | Давление воды после циркуляционного насоса ЦН 7 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| 79 | Давление воды на уплотнение циркуляционного насоса ЦН 7 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | Y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | Y=±0,5 % | Y=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 80 | Температура подшипника циркуляционного насоса ЦН 7 т. 1 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 81 | Температура подшипника циркуляционного насоса ЦН 7 т. 2 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 82 | Температура масла циркуляционного насоса ЦН 7 т. 3 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 83 | Давление воды после циркуляционного насоса ЦН 8 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 84 | Давление воды на уплотнение циркуляционного насоса ЦН 8 | от 0 до 100 кгс/см2 | Преобразователь давления измерительный Sitrans P220 мод. 7MF1567-3DB | y=±0,25 % | Y=±0,25 % /10 K | 51587-12 | Y=±0,7 % | Y=±1,2 % |
| Модуль 6ES7 331-7KF02-0AB0 | y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 85 | Температура подшипника циркуляционного насоса ЦН 8 т. 1 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 86 | Температура подшипника циркуляционного насоса ЦН 8 т. 2 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | у=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 87 | Температура масла циркуляционного насоса ЦН 8 т. 3 | от 0 до 100 0С | Термопреобразователь с унифицированным выходным сигналом мод. ТСМУ Метран 274-05-(100М) | Y=±0,25 % | Y=±0,25 % на каждые 10 °С | 21968-06 | Д=±1,1 °С | Д=±2,3 °С |
| Модуль 6ES7 331-7KF02-0AB0 | y=±0,5 % | у=±0,005 %/К | 15772-06 | |||||
| 88 | Расход оборотной воды на пленку 1 ступени трубы распылителя | от 0 до 400 м3/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1DA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Y<±(0,08-r+0,1) % | 30883-05 | Y=±1,4 % | Y=±2,2 % |
| Модуль 6ES7 431-1KF10-0AB0 | y=±0,15 % | у=±0,004 %/К | 15773-06 | |||||
| 89 | Расход пара от барабана котла правый | от 0 до 200 т/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Y<±(0,08-r+0,1) % | 30883-05 | Y=±1,2 % | Y=±2,0 % |
| Модуль 6ES7 431-1KF10-0AB0 | y=±0,15 % | у=±0,004 %/К | 15773-06 | |||||
| № ИК | Наименование ИК ИУС | Диапазон измерений физической величины, ед. измерений | СИ, входящие в состав ИК ИУС | Границы допускаемой основной погрешности ИК | Границы допускаемой погрешности ИК в рабочих условиях | |||
| Наименование, тип СИ | Пределы допускаемой основной погрешности компонента ИК | Пределы допускаемой дополнительной погрешности компонента ИК | Номер в Гос. реестре СИ | |||||
| 90 | Расход пара от барабана котла левый | от 0 до 200 т/ч | Преобразователь давления измерительный SITRANS P DSIII мод. 7MF4433-1FA02-1AA1-Z | Y<±(0,0029-r+ +0,071) % | Y<±(0,08-r+0,1) % | 30883-05 | Y=±1,2 % | Y=±2,0 % |
| Модуль 6ES7 431-1KF10-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 91 | Температура отходящих газов | от 0 до 1100°С | Преобразователь термоэлектрический кабельный КТХА 01.16-020^1^^310-20 | Д=±1,5 °С от 0 до 375 °С Д=±(0,004Ч) °С свыше 375 °С | - | 36765-09 | Д=±5°С от 0 до 375 °С Д=±(4+ +0,004 t) °С свыше 375 °С | Д=±10°С от 0 до 375 °С Д=±(8+ +0,004 t) °С свыше 375 °С |
| Термопреобразователь SITRANS TK мод. 7NG3122-1JN00 | Y=±0,1 % | Y=±0,01 %/°С | 14406-02 | |||||
| Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| 92 | Температура футеровки конвертера | от 0 до 1100°С | Преобразователь термоэлектрический кабельный КТХА 01.16-020^1^^310-20 | Д=±1,5 °С от 0 до 375 °С Д=±(0,004Ч) °С свыше 375 °С | - | 36765-09 | Д=±5°С от 0 до 375 °С Д=±(4+ +0,004 t) °С свыше 375 °С | Д=±10°С от 0 до 375 °С Д=±(8+ +0,004 t) °С свыше 375 °С |
| Термопреобразователь SITRANS TK мод. 7NG3122-1JN00 | Y=±0,1 % | Y=±0,01 %/°С | 14406-02 | |||||
| Модуль 6ES7 431-7QH00-0AB0 | Y=±0,15 % | Y=±0,004 %/К | 15773-06 | |||||
| Примечания: 1) В таблице приняты следующие обозначения: Д - абсолютная погрешность; y - приведенная погрешность, r = max диапазон измерения / установленный диапазон измерения; t - измеренная температура, 0С. 2) Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными техническими и метрологическими характеристиками | ||||||||
- модуль 6ES7 431-1KF10-0AB0 (электрический ток) от 4 до 20 мА;
- модуль 6ES7 331-7KF02-0AB0 (электрический ток) от 4 до 20 мА.
Коммуникационные каналы и интерфейсы:
- информационный обмен между измерительными и комплексными компонентами ИУС осуществляется по кабелям контрольным с медными жилами с ПВХ изоляцией и проводам термоэлектродным (компенсационным);
- информационный обмен между компонентами среднего и верхнего уровней ИУС осуществляется посредством промышленных информационных сетей: Profibus DP для связи модулей ввода аналоговых сигналов с центральными управляющими устройствами контроллеров ZG1 и ZG2; Industrial Ethernet для связи контроллеров ZG1 и ZG2 с АРМ, для связи между АРМ, а также связи между контроллерами ZG1 и ZG2;
- для связи контроллера ZG1 с информационным табло используется интерфейс
RS-485.
Климатические условия применения:
- для измерительных и связующих компонентов ИУС:
а) температура окружающего воздуха, °С:
1) преобразователи давления измерительные
от 5 до 40;
при измеряемой температуре; от 0 до 40; от 40 до 90; от 84 до 106,7.
2) датчики температуры:
- погружаемая часть
- контактные головки
б) относительная влажность при 25 °С, %
в) атмосферное давление, кПа
- для комплексных компонентов и АРМ ИУС:
а) температура окружающего воздуха, °С
от 5 до 40; от 40 до 80; от 84 до 106,7.
б) относительная влажность при 25 °С, %
в) атмосферное давление, кПа
Средний срок службы ИУС, лет, не менее 8.
Система обеспечения единого времени ИУС согласована со шкалой UTC (SU) с погрешностью ±5 с.
Знак утверждения типа наносится типографским способом на титульный лист документа «Система измерительно-управляющая конвертера № 5 кислородно-конвертерного цеха № 2 ОАО «ЕВРАЗ ЗСМК». Паспорт».
В комплект ИУС входят технические средства, специализированные программные средства, а также документация, представленные в таблицах 2 - 4, соответственно.
Измерительные и комплексные компоненты ИУС представлены в таблице 2, вычислительные и вспомогательные компоненты, программное обеспечение (включая программное обеспечение контроллеров программируемых) - в таблице 3, техническая документация - в таблице 4.
| № | Наименование | ПО | Коли чество, шт. |
| 1 | В состав АРМ 1 «Машинист дистрибутора», АРМ 2 «Машинист дистрибутора», АРМ 3 «Машинист дистрибутора», АРМ 4 «Машинист дистрибутора», АРМ 5 «Машинист дистрибутора» входят: - компьютер в промышленном исполнении, минимальные требования: процессор Pentium D; 3.0 ГГц; 1 Гбайт ОЗУ; 160 Гбайт HDD; CDROM; Ethernet; Монитор 19” (1 шт.); клавиатура (1 шт.); мышь (1 шт.) | Операционная система: Microsoft Windows 2003 Server. Прикладное ПО: СУБД Microsoft SQL Server 2000 SP3; SCADA система - SIMATIC WinCC v.6.0, Siemens AG; проект: konv_5 | 5 |
| 2 | В состав АРМ 6 «Оператор котла», АРМ 7 «Оператор котла» входят: - компьютер в промышленном исполнении, минимальные требования: процессор Pentium D; 3.0 ГГц; 1 Гбайт ОЗУ; 160 Гбайт HDD; CDROM; Ethernet; Монитор 19” (1 шт.); клавиатура (1 шт.); мышь (1 шт.) | Операционная система: Microsoft Windows 2003 Server. Прикладное ПО: СУБД Microsoft SQL Server 2000 SP3; SCADA система - SIMATIC WinCC v.6.0, Siemens AG; проект: KOTEL К5 | 2 |
| 3 | В состав АРМ 8 «Машинист эксгаустера» входят: - компьютер в промышленном исполнении, минимальные требования: процессор Pentium D; 3.0 ГГц; 1 Гбайт ОЗУ;160 Гбайт HDD; CDROM; Ethernet; Монитор 19” (1 шт.); клавиатура (1 шт.); мышь (1 шт.) | Операционная система: Microsoft Windows 2003 Server. Прикладное ПО: СУБД Microsoft SQL Server 2000 SP3; SCADA система - SIMATIC WinCC v.6.0, Siemens AG; проект: KOTEL К5 | 1 |
| 4 | Контроллер программируемый SIMATIC S7-400 (ZG1) | Система программирования STEP7; проект: PLC Konv5 | 1 |
| 5 | Контроллер программируемый SIMATIC S7-400 (ZG2) | Система программирования STEP7; проект: PLC Kotel5 | 1 |
| № | Наименование | ПО | Коли чество, шт. |
| 6 | Программатор, минимальные требования: ноутбук 15"; Pentium IV; 3.0 ГГц; 512 Мбайт ОЗУ; 80 Гбайт HDD; DVD-R/RW; FDD; Ethernet; USB/MPI адаптер | Операционная система: Microsoft Windows ХР Pro. Прикладное ПО: Пакет PCS7 v.6.0; система программирования STEP 7 | 1 |
| 7 | Источник бесперебойного питания APC Black Smart-UPS 1500 VA | - | 5 |
| 8 | Стабилизированный блок питания модульного типа SITOP POWER 120/230-500 В АС (ивх), 24 В/10 A DC (ивых) | - | 14 |
| 9 | Информационное табло MID PI1.8-SR18.03F | - | 1 |
Таблица 4
| № | Наименование | Коли чество, шт. |
| 1 | РИЦ170.01-ИЭ.01 Модернизация АСУТП выплавки стали в конвертере № 5 и УДМ № 5. Подсистема «Конвертер № 5». Руководство пользователя | 1 |
| 2 | РИЦ170.02-ИЭ.01 Модернизация АСУТП выплавки стали в конвертере № 5 и УДМ № 5. Подсистема «Котел № 5». Руководство пользователя | 1 |
| 3 | РИЦ170.00-П5 Модернизация АСУТП выплавки стали в конвертере № 5 и УДМ № 5. Подсистемы «Конвертер № 5» и «Котел № 5». Описание информационного обеспечения | 1 |
| 4 | Система измерительно-управляющая конвертера № 5 кислородноконвертерного цеха № 2 ОАО «ЕВРАЗ ЗСМК». Паспорт | 1 |
| 5 | МП 207-13 ГСИ. Система измерительно-управляющая конвертера № 5 кислородно-конвертерного цеха № 2 ОАО «ЕВРАЗ ЗСМК». Методика поверки | 1 |
осуществляется по документу МП 207-13 «ГСИ. Система измерительно-управляющая конвертера № 5 кислородно-конвертерного цеха № 2 ОАО «ЕВРАЗ ЗСМК». Методика поверки», утвержденному ФБУ «Томский ЦСМ» в декабре 2013 г.
Основные средства поверки:
- средства измерений в соответствии с нормативной документацией по поверке первичных измерительных преобразователей;
- калибратор многофункциональный MC5-R. Основные метрологические характеристики калибратора приведены в таблице 5;
- радиочасы МИР РЧ-02. Основные метрологические характеристики радиочасов МИР РЧ-02 приведены в таблице 5.
Таблица 5
| Наименование и тип средства поверки | Основные метрологические характеристики | |
| Диапазон измерений, номинальное значение | Погрешность, класс точности, цена деления | |
| Калибратор многофунк циональный MC5-R | Воспроизведение сигналов силы постоянного тока в диапазоне от 0 до 20 мА (при R^r-p = 800 Ом) | Д = ±(0,2-10 3Тпоказ. +1) мкА |
| Воспроизведение сигналов термопар типа ХА(К) по ГОСТ Р 8.585-2001 в диапазоне температуры: | ||
| - от минус 200 до 0 °С; - от 0 до 1000 °С; - от 1000 до 1372 °С | Д = ±(0,1 + 1-10-3-Т показ.) °С; Д = ±(0,1 + 0,2 10-3-Тпоказ.) °С; Д = ±(0,3 -10-3-Тпоказ.) °С | |
| Миллиомметр Е6-18/1 | от 0,0001 до 100 Ом | 5 = ±1,5 % |
| Радиочасы МИР РЧ-02 | Пределы допускаемой абсолютной погрешности синхронизации («привязки») фронта выходного сигнала 1 Гц по шкале координированного времени UTC (Universal Time Coordinaed) ± 1 мкс | |
| Примечания 1) В таблице приняты следующие обозначения: Д - абсолютная погрешность; 5 - относительная погрешность; 1показ., Тпоказ. - показания тока и температуры соответственно. 2) Разрешающая способность для термопар 0,01 °С, R^ > 10 МОм | ||
Метод измерений приведен в документах:
- РИЦ170.01-ИЭ.01 Модернизация АСУТП выплавки стали в конвертере № 5 и УДМ № 5. Подсистема «Конвертер № 5». Руководство пользователя;
- РИЦ170.02-ИЭ.01 Модернизация АСУТП выплавки стали в конвертере № 5 и УДМ № 5. Подсистема «Котел № 5». Руководство пользователя.
Нормативные и технические документы, распространяющиеся на Систему измерительно-управляющую конвертера № 5 кислородно-конвертерного цеха № 2 ОАО «ЕВРАЗ ЗСМК»
1 ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 РИЦ170.00-П5 Модернизация АСУТП выплавки стали в конвертере № 5 и УДМ № 5. Подсистемы «Конвертер № 5» и «Котел № 5». Описание информационного обеспечения.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
